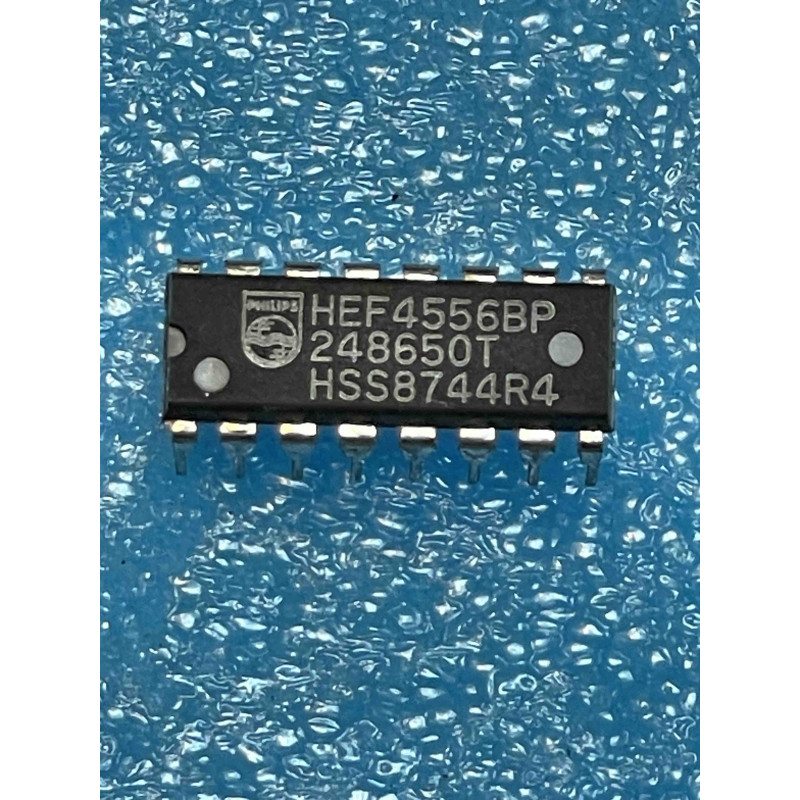

Le HEF4556BP (de Philips/NXP) est un circuit logique de la famille CMOS 4000 contenant deux décodeurs/démultiplexeurs indépendants de type 2 vers 4. Il est extrêmement courant pour le décodage d'adresses dans les systèmes informatiques vintage et la sélection de périphériques. Il est compatible avec les standards (HCF4556, MC14556, CD4556).
Note technique :
Fonctionnement : Pour chaque décodeur, les 2 entrées binaires sélectionnent l'une des 4 sorties. Lorsque l'entrée d'activation (Enable) est au niveau haut, la sortie sélectionnée passe à l'état bas (logique active bas).
Indépendance : Le boîtier contient deux unités totalement séparées, permettant de gérer deux canaux de décodage différents avec un seul composant.
Architecture : La sortie active est au niveau bas (0), tandis que les trois autres restent au niveau haut (1), ce qui est idéal pour piloter des broches de sélection de puce (Chip Select) sur des mémoires ou des ports d'E/S.
Conseils Pro :
Gestion de l'activation (Enable) : Les entrées Enable sont cruciales. Si elles ne sont pas pilotées correctement, les sorties restent bloquées à l'état haut. Reliez-les à la masse ou au VDD selon votre logique de contrôle, mais ne les laissez jamais flottantes.
Découplage : Comme pour tous les circuits de décodage, un condensateur de 100 nF entre VDD et VSS est recommandé au plus près du boîtier pour éviter les "glitches" (impulsions parasites) sur les sorties lors des changements d'état des entrées binaires.
Maintenance (NOS) : Utilisé dans les vieux équipements pour sélectionner des banques de mémoire ou des périphériques. Si un périphérique ne répond plus, vérifiez avec un voltmètre si la sortie correspondante du 4556 passe bien au niveau bas (0V) lors de l'accès. Si elle reste à 5V alors que l'adresse est bonne, le décodeur est probablement en fin de vie ou surchargé.
