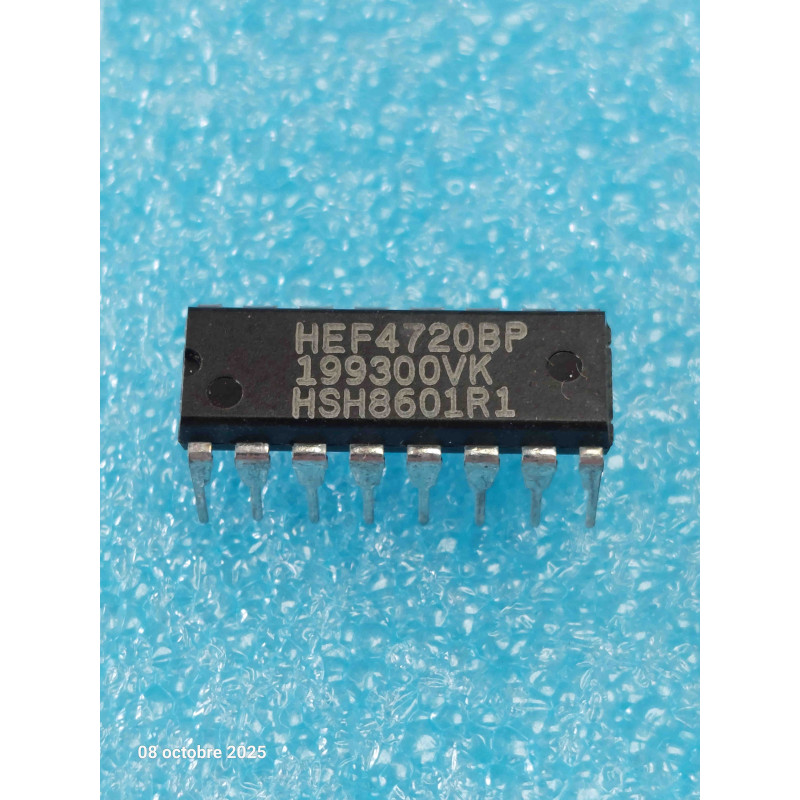

Le HEF4720BP est un circuit intégré logique et de mémorisation hautement spécialisé appartenant à la famille CMOS standard (Série 4000), fabriqué historiquement par Philips (signnalé par le préfixe HEF). Logé dans un boîtier DIP16, ce composant est une mémoire tampon de type FIFO (First-In, First-Out / Premier entré, premier sorti) d'une capacité de 256 mots de 1 bit. C'est une architecture asynchrone d'époque, conçue pour servir de zone tampon (buffer) entre deux sous-systèmes numériques fonctionnant à des vitesses ou des fréquences d'horloge différentes (comme le traitement de données capteurs, la sérialisation de signaux ou les lignes de retard numériques) sans perte de données.
Note technique :
Fonctionnement FIFO Asynchrone : Le HEF4720BP possède des broches d'horloge totalement distinctes pour l'écriture (Shift-In) et pour la lecture (Shift-Out). Les données de 1 bit entrent en cascade et sont poussées automatiquement vers la sortie. Des indicateurs d'état intégrés permettent de savoir immédiatement si la mémoire est vide (Buffer Empty) ou saturée (Buffer Full), facilitant l'interfaçage avec des microprocesseurs ou des automates.
Avantage de la technologie HEF (CMOS) : Contrairement aux mémoires TTL gourmandes, la structure CMOS de Philips offre une consommation électrique au repos quasi nulle, des courants d'entrée infimes et surtout une excellente marge de bruit lorsque le circuit est alimenté sous une tension élevée (ex: 12V ou 15V).
Conseils Pro :
Le piège de la synchronisation et de la tension d'alimentation : Bien que ce circuit soit de la famille CMOS 4000 (pouvant accepter jusqu'à 15V), il est très souvent interfacé avec des systèmes logiques en 5V. Lors d'un diagnostic, vérifiez impérativement que les niveaux logiques des signaux d'horloge (Shift-In / Shift-Out) correspondent exactement à la tension d'alimentation injectée sur la broche VDD de la puce. Si le HEF4720BP est alimenté en 12V mais reçoit des impulsions d'horloge 5V issues d'un circuit TTL, les seuils logiques hauts ne seront pas atteints et la mémoire refusera d'enregistrer les données, simulant une panne de mémoire défectueuse.
Maintenance & Signaux de Statut : 1. Si une carte de traitement de données se bloque de manière intermittente, inspectez à l'oscilloscope les broches de statut Empty (Vide) et Full (Plein). Un condensateur de découplage fatigué sur le rail d'alimentation peut générer des micro-coupures provoquant de faux signaux de saturation, ce qui pousse le processeur en amont à cesser l'envoi de données.
2. Ce composant combine une fonction de mémoire et un protocole FIFO spécifique dans un format DIP16. Il ne peut pas être remplacé par un simple registre à décalage standard (comme un 4006 ou 4015). Le recours à une pièce d'origine New Old Stock est indispensable pour réparer les modules de retard audio vintage, les buffers d'instruments de mesure ou les cartes de communication industrielles des années 80.
