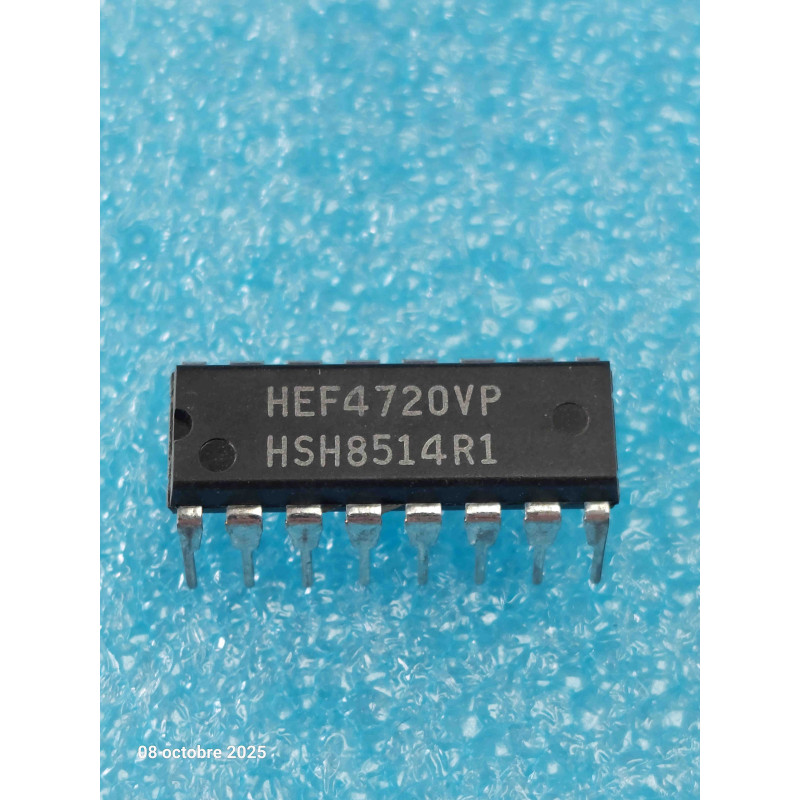

Le HEF4720VP (ou HEF 4720 VP) est la variante spécifique en boîtier plastique DIP16 standard (parfois désigné par le suffixe "P" ou "V" selon les nomenclatures de l'époque) d'une mémoire vive statique (SRAM) historique de petite capacité développée par Philips Semiconductor. Ce composant offre une architecture de 256 bits, organisée en 1 bit par mot (256 x 1-bit).
Conçu grâce au procédé industriel LOCMOS (Local Oxidation CMOS) propre à Philips, ce circuit se distingue par une consommation de courant au repos pratiquement nulle et une excellente immunité aux parasites. Contrairement aux séries mémoires classiques de l'époque, il présente des entrées et des sorties entièrement compatibles avec les niveaux logiques TTL standards (série 74), ce qui simplifiait l'architecture des cartes mixtes dans les années 80. C'est une pièce New Old Stock (NOS) rare, indispensable pour le dépannage de racks industriels, d'automates d'époque et d'instruments de mesure scientifiques.
Note technique :
Double Ligne de Sortie (O et O barre) : L'une des grandes originalités du HEF4720VP est de proposer simultanément la donnée lue sur la broche de sortie O, mais également son inverseur logique immédiat sur la broche O barre. Cela évitait aux ingénieurs d'époque d'ajouter une porte inverseuse (comme un 7404 ou 4049) sur la carte mère pour traiter les logiques inversées du bus de données.
Fonctionnement des Entrées de Contrôle :
W (Write Control) : Une impulsion au niveau HAUT valide l'écriture de la donnée présente sur la broche D (Data In) dans la cellule mémoire sélectionnée par le bus d'adresse.
CS (Chip Select) : La sélection du boîtier s'effectue au niveau HAUT. Lorsque CS passe à 1, la puce est active. S'il retombe à 0, les sorties basculent en haute impédance (circuit ouvert).
Conseils Pro :
Le piège de la tension de commutation sur batterie : La technologie LOCMOS est réputée pour sa capacité à sauvegarder ses données à des tensions très basses, jusqu'à 3,0V. Si vous utilisez cette puce pour réparer un module de sauvegarde sur pile d'époque et que la mémoire se corrompt systématiquement à la coupure du secteur, vérifiez le circuit de commutation à diodes de la carte. Si la chute de tension dans les vieilles diodes de signal fait descendre le rail de la pile sous la barre critique des 3,0V, les données stockées dans le HEF4720VP seront instantanément altérées.
Sensibilité aux décharges statiques (ESD) : Bien que protégée en interne, cette génération de puces CMOS d'époque est sensible à l'électricité statique accumulée par le corps humain. Manipulez ce composant rare avec précaution, idéalement sur un tapis antistatique, et utilisez un support DIP16 de qualité (contacts tulipe de préférence) sur votre carte pour éviter d'appliquer un stress thermique direct sur le plastique d'époque lors du soudage.
