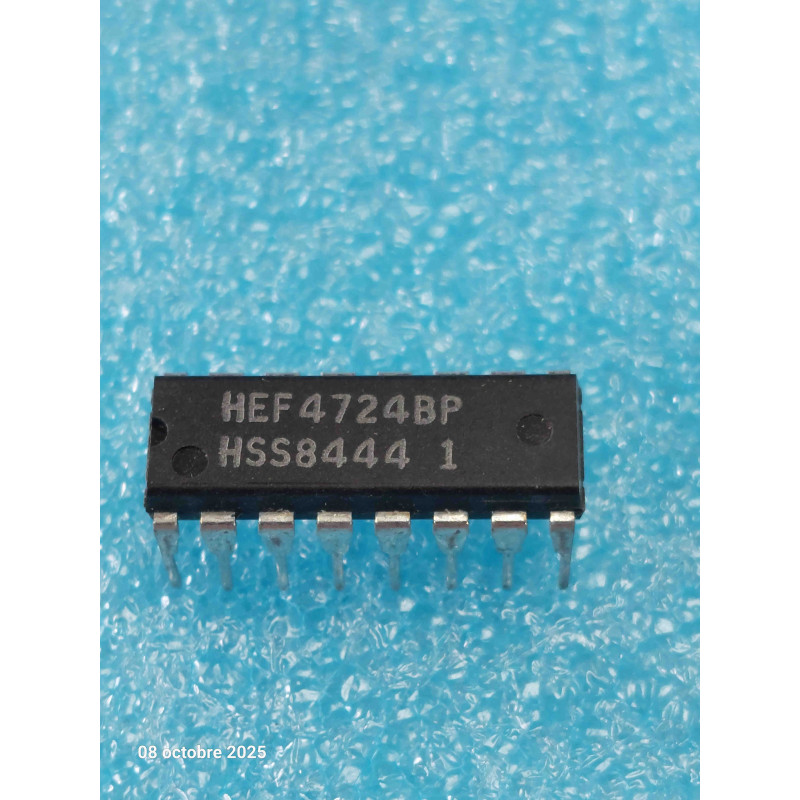

Le HEF4724BP est un circuit intégré logique de la famille CMOS standard (Série 4000), fabriqué par Philips. Présenté dans un boîtier DIP16, ce composant est un registre de verrouillage adressable à 8 bits (8-bit Addressable Latch). Il permet de convertir un signal de donnée série en une sortie parallèle de 8 bits, ou de servir de démultiplexeur de données de 1 vers 8 avec mémorisation. C'est un élément clé pour étendre le nombre de sorties d'un microprocesseur ou d'un circuit logique de commande, très utilisé dans les affichages matriciels, les commandes de relais et les modules de commutation des années 80.
Note technique :
Principe de l'Addressable Latch : Le circuit possède 3 entrées d'adresse (A0, A1, A2) qui permettent de sélectionner de manière unique l'une des 8 sorties (Q0 à Q7). Lorsqu'une donnée (0 ou 1) est présentée sur l'entrée Data, elle est transférée et mémorisée sur la sortie sélectionnée dès que le signal de validation (Enable) est activé. Les autres sorties conservent précieusement leur état précédent.
Flexibilité des modes : Grâce à la combinaison de la broche de validation (Enable) et de la broche de remise à zéro (Clear), le HEF4724BP peut être configuré soit comme un simple registre de stockage, soit comme un démultiplexeur actif où toutes les sorties non adressées restent forcées au niveau bas (0V).
Conseils Pro :
Le piège de la broche Clear lors du routage ou dépannage : L'entrée Clear (remise à zéro générale) est asynchrone et prioritaire. En fonctionnement normal de mémorisation, elle doit impérativement être maintenue au niveau bas (GND). Si une piste de masse d'époque est coupée ou si une soudure devient résistive sur cette broche, l'entrée va se retrouver flottante, capter les interférences de la carte et réinitialiser de manière intermittente l'ensemble des 8 sorties à 0V, provoquant des bugs inexplicables.
Diagnostic & Remplacement : 1. Si le circuit refuse de mémoriser les données sur les sorties, vérifiez l'état de la broche Enable. Pour verrouiller les données, la ligne Enable doit repasser au niveau haut. Si le signal reste bloqué au niveau bas en amont, les sorties suivront en permanence l'entrée Data en temps réel au lieu de bloquer la valeur.
2. Ce composant est l'équivalent Philips exact du standard CD4724B. Bien qu'il remplisse une fonction de conversion série-parallèle proche d'un registre à décalage standard (comme le 4094 ou le 74HC595), son architecture à adressage direct par bus est totalement différente. Le recours à une pièce New Old Stock d'origine est requis pour préserver le brochage et le comportement logique exact des cartes de contrôle rétro, des modules d'affichage d'époque ou des platines d'automatismes industriels.
