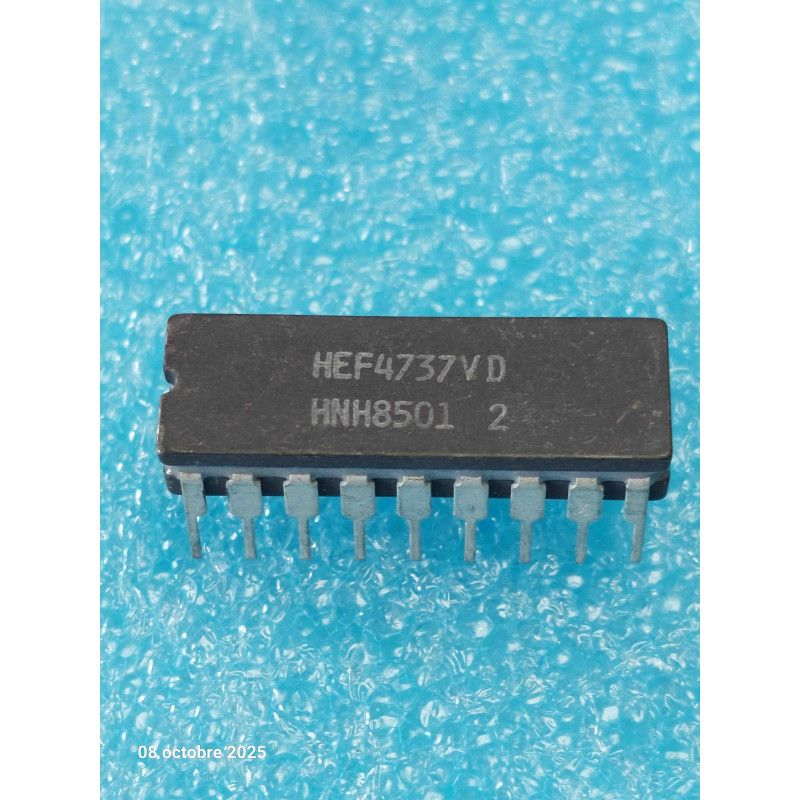

Le circuit intégré HEF4737VD de Philips est un composant actif rare et de haute qualité proposé en stock ancien neuf (NOS - New Old Stock), logé dans un boîtier en céramique étanche de type DIP-18.
Type de Composant : Circuit intégré logique / spécialisé (Integrated Circuit).
Fabricant : Philips.
Référence : HEF4737VD (HEF 4737 VD).
Boîtier : DIP-18 (Dual In-Line à 18 broches).
Matière du Boîtier : Céramique (version militaire / industrielle haut de gamme offrant une excellente résistance thermique et environnementale).
État : NOS (New Old Stock - Pièce d'origine neuve de stock ancien).
Conditionnement : Unité.
Signification de la conception :
Boîtier céramique : Conçu pour des conditions d'exploitation exigeantes et une fiabilité à long terme supérieure aux boîtiers en plastique conventionnels.
Série HEF : Logique CMOS de Philips (compatibilité de tension et robustesse caractéristiques de la famille).
Repérage et Brochage : Boîtier DIP 18 broches. Repérez l'encoche de détrompage en demi-lune pour orienter correctement le circuit lors de son insertion sur un support ou un circuit imprimé. Le brochage suit la numérotation standard de 1 à 18 en U inversé.
Environnement : Systèmes électroniques vintage, équipements industriels de mesure, télécommunications et maintenance d'appareillage scientifique des années 1970 à 1990.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Défaillance fonctionnelle d'un sous-ensemble logique, absence de traitement de signal ou blocage sur un équipement ancien nécessitant un remplacement à l'identique.
Mesures : Vérifier la stabilité des tensions d'alimentation aux bornes du circuit et l'intégrité des signaux d'entrée/sortie à l'oscilloscope ou à l'analyseur logique.
Recommandations de Montage & Restauration :
Brasage / Manipulation : Manipulez le boîtier céramique avec précaution. Si vous soudez directement le circuit sur la carte, utilisez un fer à température contrôlée pour préserver l'intégrité thermique des broches et du substrat. Il est fortement recommandé d'utiliser un support tulipe adapté pour éviter toute surchauffe lors du montage.
