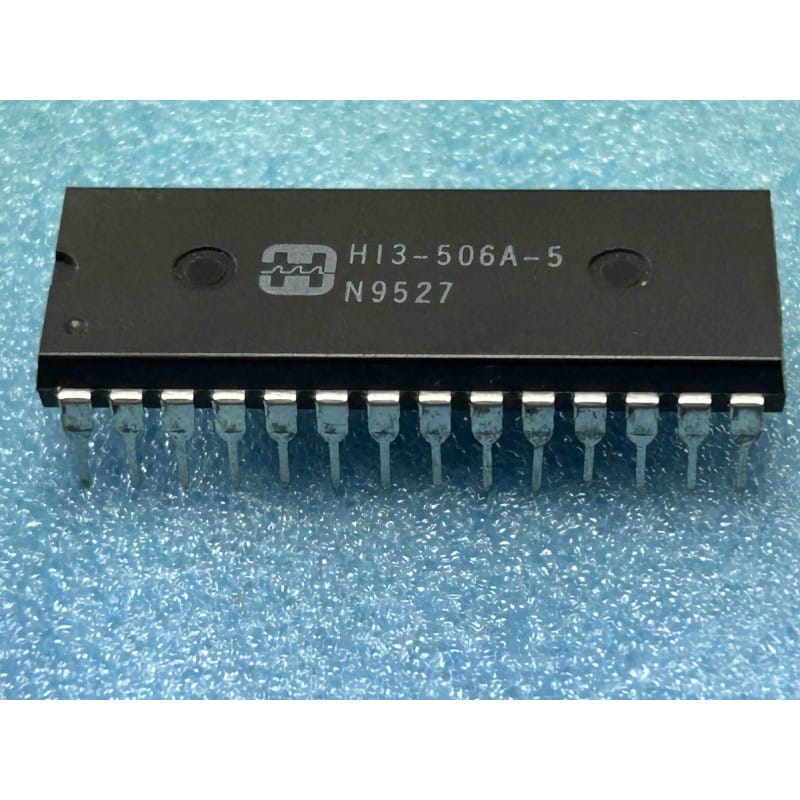

Le HI3-506A-5 (ou HI3-506A -5) est un circuit intégré d'époque de très haute précision conçu par le fondeur américain Harris Semiconductor (reconnaissable à son célèbre logo historique représentant une couronne stylisée ou un cercle traversé). Logé dans un boîtier standard DIP28 (28 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un multiplexeur analogique CMOS monolithique à 16 canaux simples (Single 16-Channel Multiplexer) équipé de circuits de protection contre les surtensions.
La série HI-506A de chez Harris est une référence de légende dans l'instrumentation de précision, le traitement de signal industriel et le spatial d'époque. Ce circuit haut de gamme est très recherché pour restaurer des cartes d'acquisition de données, des instruments de laboratoire vintage (oscilloscopes, analyseurs de spectre, multimètres de table de haute précision), ainsi que des synthétiseurs analogiques polyphoniques haut de gamme des années 80 (qui utilisent ces puces pour distribuer les tensions de commande des paramètres ou CV vers les différentes voix).
Le HI3-506A-5 permet d'aiguiller l'une de ses 16 entrées analogiques vers une unique sortie commune (ou inversement) en fonction d'une adresse binaire appliquée sur ses entrées de contrôle :
16 canaux analogiques asymétriques : Permet de commuter 16 signaux analogiques distincts vers une seule ligne d'analyse ou de traitement.
Protection renforcée contre les surtensions (Overvoltage Protection) : C'est la force de la série "A". Le circuit intègre une protection robuste qui protège la puce et les circuits adjacents contre des surtensions accidentelles sur les entrées analogiques (jusqu'à 33V au-dessus des rails d'alimentation), évitant l'effet destructeur de "latch-up" propre aux anciens circuits CMOS.
Faible résistance à l'état passant (R_on) : Garantit une distorsion et une atténuation infimes du signal analogique traversant le commutateur, préservant la précision des mesures ou la pureté des formes d'ondes audio.
Entrée d'activation (Enable) : Dispose d'une broche d'activation logique permettant de déconnecter l'intégralité des commutateurs (mise en circuit ouvert de tous les canaux), idéal pour coupler plusieurs multiplexeurs en cascade afin d'étendre le système à 32 ou 64 canaux.
Compatibilité logique universelle : Les entrées d'adresse numérique (A0, A1, A2, A3) et d'activation (EN) acceptent les niveaux logiques standard DTL, TTL et CMOS 5V.
Le décodage de la référence Harris d'époque :
HI = Famille des circuits intégrés de chez Harris.
3 = Indique le type de boîtier plastique DIP (Dual In-line Package).
506A = Modèle du multiplexeur (16 canaux simples avec protection de surtension).
-5 = Spécifie la plage de température de fonctionnement de 0°C à +75°C (la version militaire haut de gamme étant notée -2 ou -8, généralement en boîtier céramique "cerdip" noté HI1-).
Le diagnostic d'une panne d'acquisition ou de dérive de signal :
Si votre instrument ou votre synthétiseur vintage saute des canaux, présente une distorsion sur certaines voies, ou si des valeurs de mesure dérivent de manière incohérente :
La vérification de l'alimentation symétrique : Le HI3-506A-5 requiert une alimentation symétrique propre (généralement +15V sur la broche V+ et -15V sur la broche V-). Si l'un des deux rails d'alimentation est absent ou parasité par du ronflement de filtrage, le multiplexeur se comportera de manière totalement erratique ou saturera le signal analogique passant.
Mesure des fuites de canal (Courant d'arrêt) : Avec le temps et suite à des décharges d'électricité statique, l'un des 16 commutateurs internes (transistors MOSFET) peut fuir électriquement même lorsqu'il est désactivé. Si un canal fuyard laisse passer du courant, il viendra perturber la mesure du canal actif en cours de lecture. Pour le détecter à l'oscilloscope, observez la sortie commune : si le signal lu est parasité par la tension présente sur un canal inactif, la jonction interne du multiplexeur est dégradée.
Vérification de la logique de sélection : Assurez-vous que les 4 lignes d'adresse binaire (A0 à A3) reçoivent des transitions logiques franches (0V / 5V). Si une ligne d'adresse reste flottante à cause d'une piste coupée sur la carte mère d'époque, le multiplexeur permutera de manière désordonnée entre deux canaux uniquement.
La règle absolue de la masse analogique (GND) :
Le circuit de Harris dispose d'une broche de masse logique (GND) et d'une broche de référence. Assurez-vous que la continuité de la masse est parfaite sur votre carte d'époque. Une rupture de masse peut décaler les seuils logiques de sélection d'adresse ou provoquer un décalage de tension continue (offset DC) catastrophique sur le signal analogique de sortie.
Précautions de montage d'époque :
Le format DIP28 à 28 broches dissipe peu de chaleur mais possède un corps plastique large. Les pistes de cuivre des cartes de précision d'époque (souvent double-face vernies) tolèrent très mal la chaleur prolongée d'un fer à souder lors du retrait de l'ancien composant.
Méthode d'atelier : Dessoudez l'ancienne puce avec soin à l'aide d'une tresse à dessouder fine et fluxée ou d'une station de dessoudage à aspiration réglée à 310 degrés Celsius maximum.
Pour préserver totalement ce précieux composant d'origine Harris (NOS) et sécuriser vos futures interventions de test à l'établi, installez obligatoirement un support tulipe de précision DIP28 large (600 mil) de haute qualité.
Soudez le support vide, nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement le HI3-506A-5 à froid.
