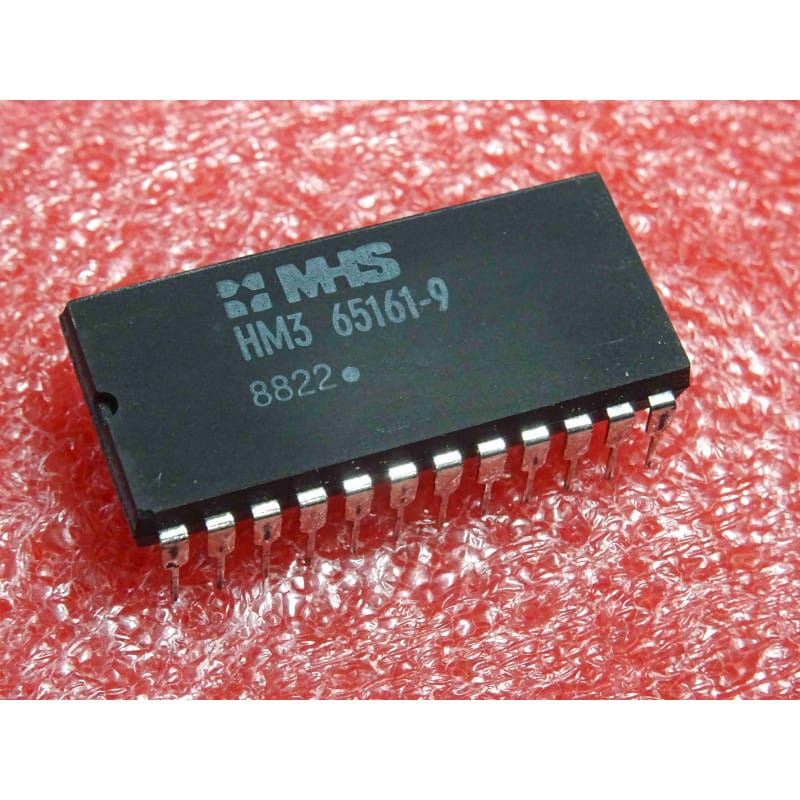

Le HM3-65161-9 (couramment marqué HM3-65161-9 ou HM3-65161 avec le logo "MHS" stylisé) est un circuit intégré de mémoire vive statique historique, conçu et fabriqué en France par le fondeur franco-américain de légende Matra-Harris Semiconducteurs (MHS). Ce composant vintage adopte le format d'un boîtier traversant standard en plastique DIP24 (24 broches, corps étroit de 300 mils ou large de 600 mils selon les versions de carte mère d'époque).
Le préfixe HM3 spécifie de manière stricte le boîtier plastique standard chez Matra-Harris, tandis que le suffixe -9 valide une sélection de vitesse d'accès et de tolérance thermique de haute fiabilité pour l'industrie.
Il s'agit d'une mémoire vive statique (SRAM) d'une capacité de 16 Kbits, organisée en 2048 octets de 8 bits (16K High-Speed CMOS Static RAM, 2Kx8, boîtier DIP24 de chez MHS). Fabriquée à l'aide de la technologie CMOS de précision de Matra-Harris (sous licence Harris Semiconductor USA), la HM3-65161-9 combine un temps d'accès très court avec une consommation électrique au repos extrêmement faible, typique de la technologie CMOS. Grâce à son organisation en octets (8 bits de large), elle communique directement et sans logique d'interface intermédiaire avec la majorité des microprocesseurs 8 bits classiques d'époque. On retrouve principalement cette puce de mémoire au cœur des calculateurs industriels des années 80/90, des ordinateurs rétro de collection, de l'instrumentation de mesure embarquée et de divers automates de l'industrie aéronautique européenne. Géré en qualité New Old Stock (NOS), ce boîtier d'origine MHS est une pièce maîtresse pour restaurer, dépanner ou maintenir l'état d'origine de vos cartes de collection.
Le diagnostic de la corruption de données à l'allumage (Le piège de l'alimentation de sauvegarde par batterie) : C'est le cas typique d'établi sur les automates industriels ou les ordinateurs rétro qui utilisent la HM3-65161-9 avec une pile de sauvegarde externe. Si la mémoire refuse de conserver son programme ou ses paramètres de calibration hors tension, testez la tension de veille. Méthode d'atelier : Circuit principal éteint, mesurez à l'aide d'un multimètre la tension de veille (V_standby) directement sur la broche d'alimentation VCC (broche 24). Si elle descend en dessous de 2,0V, remplacez la batterie ou la diode de blocage associée. Si la tension de sauvegarde est parfaite mais que les octets se corrompent de manière aléatoire lors de la mise sous tension générale, le contrôleur d'écriture ou une ligne d'adresse interne de la puce d'époque présente un défaut de fuite. Remplacez le circuit défectueux par votre pièce MHS NOS.
Le piège des lignes d'adresses ou d'entrées/sorties flottantes lors des tests hors carte : Si vous testez la HM3-65161-9 au banc d'essai ou sur un programmateur de circuits universel d'atelier, ne laissez aucune entrée d'adresse (A0 à A10) ou commande de contrôle en l'air. L'impédance gigantesque des transistors CMOS d'entrée capte instantanément les parasites de l'environnement, créant des instabilités de lecture et d'écriture au cours du test. Reliez-les franchement au rail VCC ou à la masse selon l'état recherché.
Le respect rigoureux du découplage de proximité : Bien que ce composant consomme très peu d'énergie au repos, les cycles de lecture et d'écriture à haute fréquence génèrent d'infimes perturbations sur les lignes d'alimentation. Soudez impérativement un condensateur céramique multicouche (MLCC) de 100 nF directement sous le circuit imprimé, au plus près, entre la broche 24 (VCC) et la broche 12 (GND).
Brasage et installation sur support de précision : Pour protéger le boîtier plastique et la matrice de silicium précieux de cette pièce MHS NOS d'époque, ne brasez jamais directement le composant sur la platine d'origine. Installez systématiquement un support tulipe DIP24 de très haute qualité à contacts dorés. Brasez ce support sur la carte d'origine à l'aide d'une panne réglée à 310 degrés Celsius maximum, utilisez un fil d'étain de qualité et procédez rapidement (moins de 2 secondes par broche). Un nettoyage chirurgical final à l'alcool isopropylique éliminera tous les résidus de flux conducteurs pour garantir un fonctionnement sans perturbations parasites. Insérez ensuite délicatement votre puce MHS à froid une fois que la carte a complètement refroidi.
