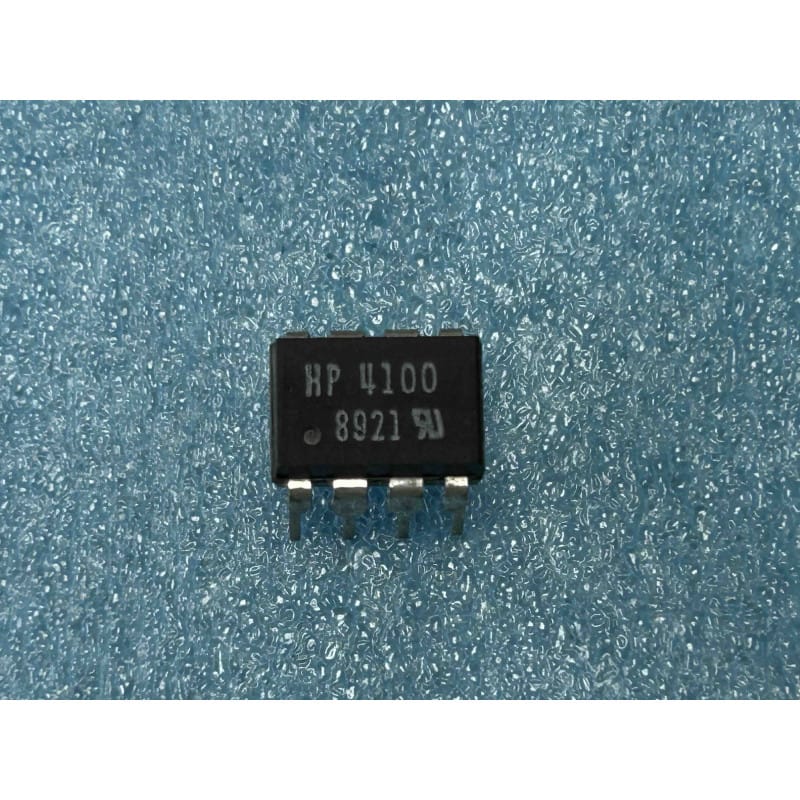

Le HCPL-4100 (ou HCPL4100) est un circuit intégré optoélectronique d'époque conçu à l'origine par Hewlett-Packard (HP) (dont la branche composants est devenue successivement Agilent puis Avago/Broadcom). Logé dans un boîtier standard DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un émetteur de boucle de courant 20 mA (Optically Isolated 20 mA Current Loop Transmitter).
Ce lot de deux circuits intégrés est particulièrement recherché pour la maintenance, la réparation et la restauration d'interfaces de communication industrielles d'époque, de terminaux de télécommunication vintages (téléimprimeurs, liaisons série de télétypes), et d'automates programmables des années 80 et 90 utilisant la norme de transmission par boucle de courant.
Le HCPL-4100 sert d'interface de conversion pour traduire des signaux logiques standards en signaux de ligne robustes pour boucle de courant de 20 mA, tout en assurant une isolation galvanique totale :
Isolation optique haute performance : Intègre une barrière d'isolation optique d'époque (optocoupleur interne) capable de supporter des tensions d'isolement élevées, protégeant efficacement les calculateurs ou microcontrôleurs contre les pointes de tension et les boucles de masse des lignes de transmission extérieures.
Haute vitesse de transmission : Conçu pour assurer des débits de transmission de données élevés (couramment jusqu'à 19,2 kBd ou plus selon la longueur de la ligne), bien supérieurs aux montages discrets d'époque.
Générateur et commutateur de courant calibré : Il intègre la logique nécessaire pour réguler et commuter proprement le courant de 20 mA dans la boucle (mode actif ou passif) à partir d'une simple commande logique TTL/CMOS en entrée.
Compatibilité logique directe : Ses entrées de contrôle s'interfacent sans composants tampons avec les circuits logiques d'époque alimentés en 5V.
Le compagnon de réception (HCPL-4200) :
Dans la majorité des architectures de communication industrielles d'époque, le HCPL-4100 (émetteur) est associé à son complément direct, le HCPL-4200 (récepteur de boucle de courant 20 mA). Si votre liaison série bidirectionnelle (Full-Duplex) est totalement en panne, vérifiez et remplacez souvent ces puces par paire.
Le diagnostic d'une liaison série par boucle de courant en panne :
Si les données n'arrivent plus au périphérique distant :
La présence du courant de boucle (20 mA) : Insérez un ampèremètre en série dans la boucle de ligne. Lors des phases de repos (Marking state), un courant continu d'environ 20 mA doit circuler. Si le courant est nul (0 mA), la boucle est ouverte (câble coupé) ou l'étage de puissance interne du HCPL-4100 ou de l'alimentation de boucle d'époque a rendu l'âme.
Vérification de l'alimentation locale (VCC1 / VCC2) : Le composant nécessite généralement une alimentation locale pour sa logique d'entrée et une alimentation côté ligne. Vérifiez la propreté du +5V sur la partie logique à l'oscilloscope. Les parasites sur l'alimentation peuvent provoquer des erreurs de parité ou des caractères corrompus (Frame Error).
La LED interne de contrôle : Le signal logique d'entrée (TX data de l'UART d'époque) excite une LED infrarouge interne. Vérifiez à l'oscilloscope que le signal logique arrive de manière franche sur la broche d'entrée.
Précautions de montage sur platine d'époque :
Pour préserver l'isolation galvanique spécifiée par Hewlett-Packard, veillez à respecter scrupuleusement la distance d'isolement (creepage/clearance) sur le circuit imprimé d'origine. Ne faites passer aucune piste de masse commune sous le composant entre la partie logique (entrées) et la partie ligne (sorties).
Utilisez systématiquement des supports tulipes de précision DIP8 de haute qualité pour installer ces composants d'époque. Cela évite de soumettre le boîtier historique à la chaleur directe du fer à souder et simplifie les opérations de diagnostic futur.
Soudez les supports vides avec un fer réglé à 310 degrés Celsius maximum, nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement vos deux circuits intégrés à froid.
