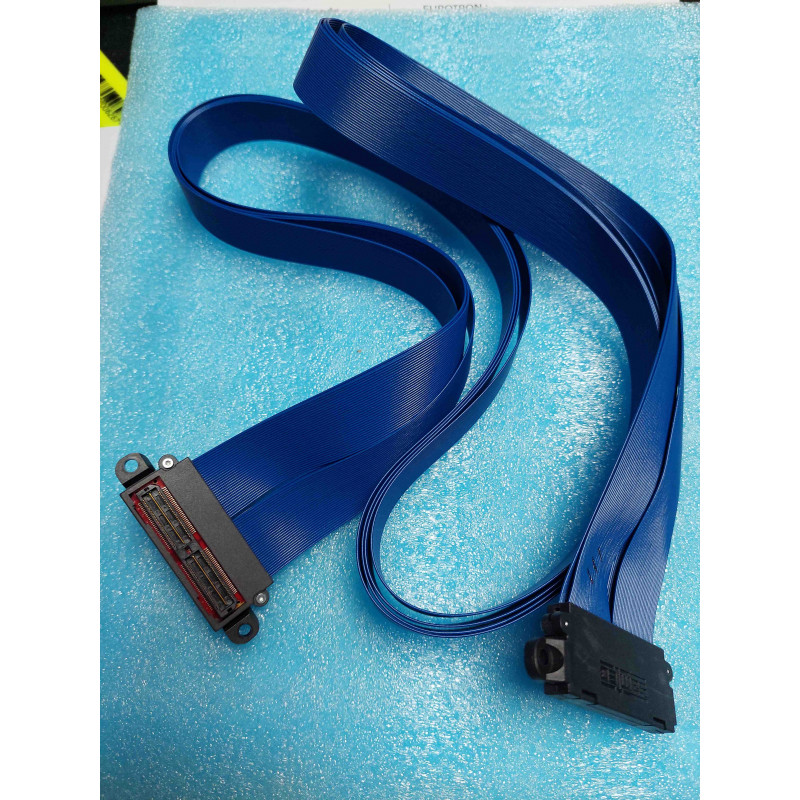

Cet ensemble de câblage haute vitesse (High-Speed Coaxial Ribbon Cable Assembly) d'origine constructeur Samtec (Série HQCD / Référence complète : HQCD-060-40.00-TBL-TBL-1-B) est conçu pour l'interconnexion carte-à-carte à très haute densité et intégrité de signal critique (débits multi-gigabits, transmission RF et signaux différentiels rapides).
D'une longueur normalisée de 40,00 pouces (soit 1,016 m / ~1 mètre), il intègre un ruban de micro-câbles coaxiaux 50 ohms et se termine à chaque extrémité par un connecteur mâle haute densité de la série Q Strip au pas ultra-fin de 0,50 mm (60 positions / 120 points de contact signal + plan de masse central continu). Le détrompage et les verrous de guidage assurent une insertion précise et une tenue mécanique optimale sur les embases de circuits imprimés (série QRF8). Livré 100 % neuf de stock d'origine.
Plan de Masse Central Intégré (Ground Plane) : Réduit drastiquement la diaphonie (crosstalk) et assure un contrôle parfait de l'impédance caractéristique tout au long de la nappe.
Micro-Câbles Coaxiaux Flexibles 50 $\Omega$ : Permet des rayons de courbure serrés sans dégrader les temps de montée des signaux numériques rapides (jitter minimal).
Verrouillage TBL / Type B : Sécurise la nappe contre les déconnexions sous vibrations tout en facilitant l'éjection propre sans tirer sur les conducteurs fins.
Connecteurs Complémentaires (Embases PCB compatibles) :
S'enfiche directement sur les embases femelles CMS Samtec de la série QRF8-060 (pas de 0,50 mm, 60 positions).
Précautions de Manipulation :
Manipuler par les coques plastiques des connecteurs et non par la nappe centrale.
Ne pas vriller ni plier la nappe avec un rayon inférieur au rayon de courbure minimal recommandé (environ 15 à 20 mm) pour préserver le blindage micro-coaxial.
Interconnexion Haute Vitesse & Bus Numériques / Fabricant : SAMTEC / Gamme : HQCD (Q Strip 0.50 mm) / Réf : HQCD-060-40.00-TBL-TBL-1-B / Longueur : 1 m / Contacts : 60 pos. (120 pts) / Impédance : 50 Ohms / État : 100 % Neuf.
