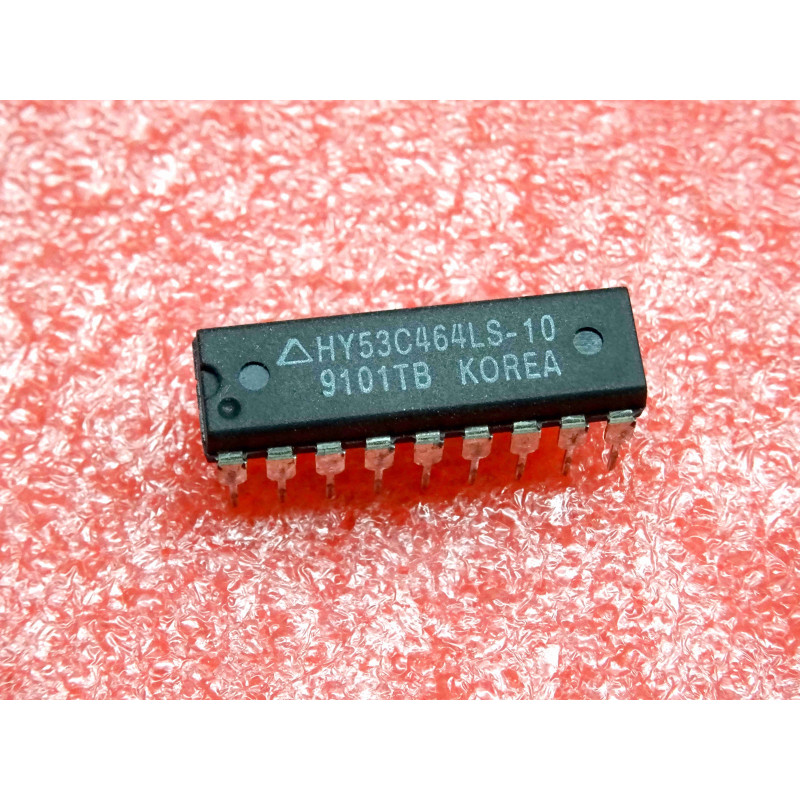

La HY53C464LS-10 est une mémoire vive dynamique (DRAM) rapide, organisée en 65 536 mots de 4 bits (64K x 4). Fabriquée par Hyundai en technologie CMOS/NMOS, cette mémoire intègre le mode d'accès Fast Page, permettant des cycles de lecture et d'écriture accélérés pour les blocs de données contigus. Sa version "LS" (Low Power Short ZIP/DIP) offre une consommation optimisée, particulièrement adaptée pour l'extension de mémoire ou le dépannage de cartes graphiques et de micro-ordinateurs vintage des années 80/90.
Note technique :
Architecture 64K x 4 : Sa configuration en 4 bits de large permet de concevoir des bus de données de 8 bits en associant seulement deux puces en parallèle, réduisant ainsi l'espace nécessaire sur le circuit imprimé par rapport aux puces traditionnelles en 1 bit (64K x 1).
Fast Page Mode (FPM) : Ce mode permet des accès aléatoires plus rapides à l'intérieur d'une même ligne de mémoire (page) en maintenant le signal RAS (Row Address Strobe) actif et en faisant commuter uniquement le signal CAS (Column Address Strobe).
Rafraîchissement : S'agissant d'une mémoire dynamique, les cellules mémoires (condensateurs) nécessitent des cycles de rafraîchissement périodiques pour conserver les données (généralement 256 cycles toutes les 4 ms).
Conseils Pro :
Découplage de puissance : Les mémoires DRAM provoquent d'importantes pointes de courant internes lors des transitions des signaux RAS et CAS. Il est indispensable de placer un condensateur céramique multicouche de 100 nF au plus près des broches d'alimentation (VCC/GND) de chaque puce pour éviter des erreurs d'inversion de bits (soft errors).
Adaptation des signaux de contrôle : Si vous remplacez ce composant sur une carte vintage, assurez-vous que les lignes de commande RAS, CAS et WE ne présentent pas de rebonds ou de suroscillations importantes (overshoot), ce qui est fréquent sur les nappes de rallonge ou les circuits mal terminés et peut corrompre les données.
Maintenance & Diagnostic : Lors du dépannage d'un système qui refuse de démarrer (écran noir ou bip d'erreur RAM) :
Mesurez à l'oscilloscope la présence des signaux d'horloge de rafraîchissement sur RAS et CAS. Si un de ces signaux reste figé à l'état HAUT, la mémoire perdra son contenu instantanément.
Utilisez un testeur de DRAM matériel ou un logiciel de diagnostic (type MemTest si le système démarre partiellement) pour repérer la ligne de bit défaillante. Une défaillance sur un seul bit corrompt l'ensemble du quartet (4 bits) sortant.
Si la puce chauffe de manière excessive au toucher après quelques secondes de mise sous tension, elle est en court-circuit interne et doit être remplacée immédiatement.
