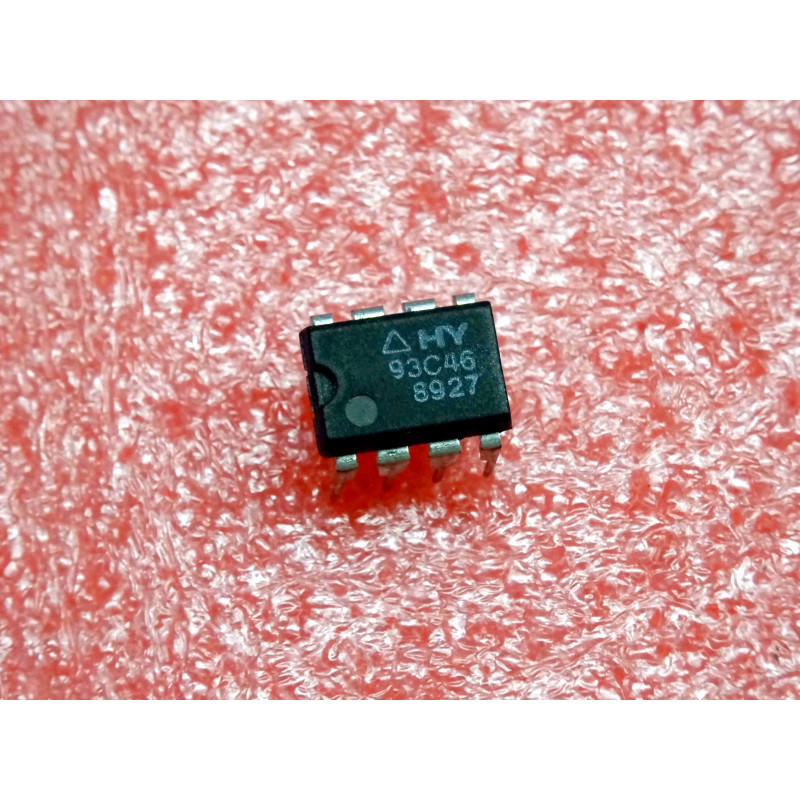

Le HY93C46 est un circuit intégré de mémorisation non volatile de type EEPROM série (effaçable et programmable électriquement), fabriqué historiquement par Hyundai. Logé dans un boîtier compact DIP8, ce composant offre une capacité de stockage totale de 1 Kilobit (1024 bits). Basé sur l'interface série standard Microwire (3 ou 4 fils), ce circuit est hautement configurable et supporte une organisation interne de la mémoire soit en 64 mots de 16 bits, soit en 128 mots de 8 bits. C'est une puce à très faible consommation d'énergie, largement implantée dans les années 90 pour stocker des données de configuration critiques, des numéros de série, des clés de sécurité ou des paramètres d'étalonnage (autoradios, compteurs automobiles, cartes réseau et petits automatismes).
Note technique :
Le rôle crucial de la broche ORG (Organisation) : La configuration de l'architecture interne dépend physiquement du câblage de la broche 6 (ORG). Si la broche ORG est reliée au rail positif (VCC), la mémoire est structurée en 64 mots de 16 bits. Si elle est reliée à la masse (GND), elle passe en mode 128 mots de 8 bits. Une mauvaise interprétation de cette broche par le circuit d'accueil empêche toute lecture correcte du code.
Protocole Microwire robuste : Contrairement au bus I²C (qui utilise des adresses matérielles), le protocole Microwire utilise une ligne dédiée de sélection de puce (Chip Select - CS). La transmission des instructions de lecture/écriture, des adresses et des données s'effectue de manière synchrone via l'horloge (SK), l'entrée des données (DI) et la sortie des données (DO).
Conseils Pro :
Le piège du mode de lecture et de la protection en écriture : Lors du remplacement d'un circuit défaillant, si le programmateur universel (comme un TL866 ou similaire) échoue à écrire ou renvoie des erreurs de vérification sur la puce neuve, assurez-vous que l'instruction matérielle Write Enable (WEN) a bien été envoyée en début de cycle. La puce intègre un verrou de sécurité logiciel pour empêcher toute modification accidentelle des données en cas de baisse de tension sur la carte hôte.
Clonage & Diagnostic : 1. Si les paramètres d'un appareil (comme le code de sécurité d'un autoradio rétro ou l'étalonnage d'un appareil de mesure) sont perdus à chaque coupure de courant, la structure interne de l'EEPROM d'origine est probablement fatiguée par un dépassement du nombre maximal de cycles d'écriture.
2. Le HY93C46 partage le même brochage et protocole Microwire standard que les séries 93C46 d'autres fabricants (STMicroelectronics, Microchip, National Semiconductor). Le remplacement par cette pièce d'origine New Old Stock garantit une parfaite conformité avec les tolérances de synchronisation des microcontrôleurs des années 90, sans risque d'incompatibilité liée aux déclinaisons modernes ultra-rapides (qui intègrent parfois des tensions de seuil plus basses).
