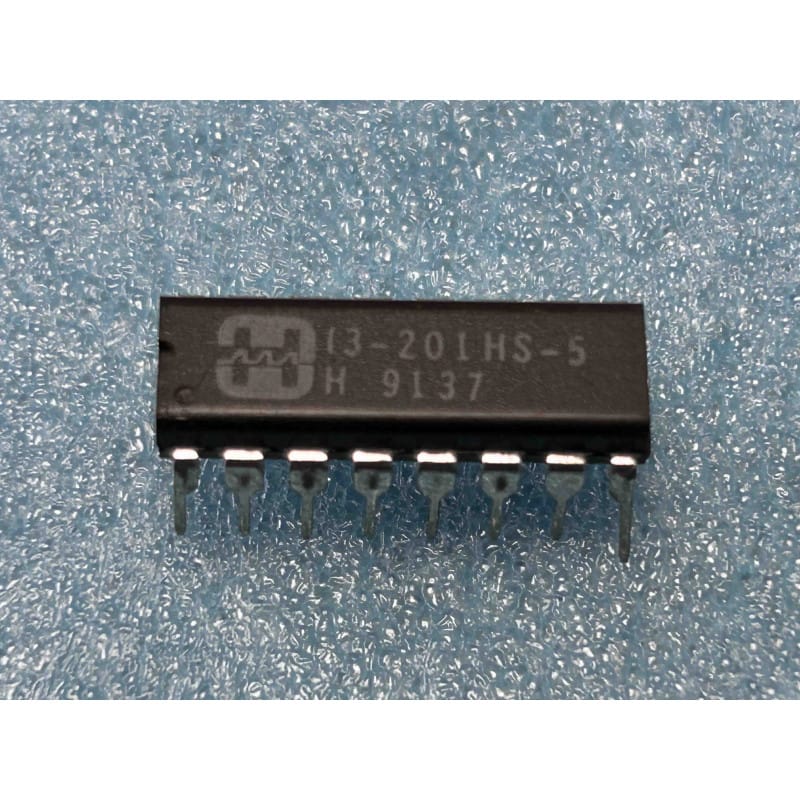

Le HI3-201HS-5 (généralement marqué HI3-201HS-5 ou référencé sous la nomenclature abrégée I3-201HS-5) est un circuit intégré de très haute précision développé par le fondeur américain Harris Semiconductor. Présenté dans un boîtier standard DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un quadruple commutateur analogique SPST à très haute vitesse (Quad High-Speed Analog Switch).
Ce circuit de la famille légendaire des commutateurs monolithiques Harris se distingue par le suffixe HS (High-Speed). Grâce à un procédé de fabrication avancé utilisant l'isolation diélectrique propre à Harris, il offre des temps de commutation extrêmement courts. On le retrouve dans les applications professionnelles et de mesure de précision des années 80 et 90 : systèmes d'acquisition de données à haute fréquence, circuits échantillonneurs-bloqueurs (Sample & Hold), têtes d'analyse de signaux de radar, ainsi que dans l'instrumentation médicale et de laboratoire.
Le HI3-201HS-5 intègre quatre interrupteurs analogiques indépendants de type SPST (Single Pole, Single Throw) normalement ouverts (NO) ou normalement fermés (NC) selon la configuration logique, caractérisés par une vitesse de transition hors norme :
Temps de réponse ultra-rapide (High-Speed) : Affiche des temps de commutation de l'ordre de 50 nanosecondes à l'ouverture et au blocage. Cela permet de commuter des signaux analogiques de fréquences élevées sans distorsion de phase.
Faible résistance à l'état passant (R_on) : Offre une résistance de contact interne généralement inférieure à 50 Ohms, ce qui évite l'atténuation du signal analogique traversant le commutateur et limite grandement les décalages de tension continue.
Excellente isolation à l'état bloqué : Assure que les signaux présents sur les voies d'entrée ne fuient pas vers la sortie lorsque le commutateur est ouvert, éliminant ainsi toute interférence dynamique ou diaphonie.
Compatibilité logique universelle : Les entrées de commande acceptent directement les niveaux logiques standard TTL (5V) et CMOS, facilitant l'interfaçage direct avec un microcontrôleur de gestion ou des puces logiques de décodage.
Le décodage de la référence Harris d'époque :
HI = Famille des circuits intégrés de chez Harris.
3 = Indique le type de boîtier en plastique DIP (Dual In-line Package).
201HS = Modèle du commutateur (Quadruple SPST version haute vitesse).
-5 = Spécifie la plage de température de fonctionnement commerciale (0°C à +75°C).
Le diagnostic d'une panne d'échantillonnage ou de commutation rapide :
Si votre appareil d'acquisition de données présente des pertes de données, un signal analogique déformé ou si l'une des voies de mesure reste bloquée :
La vérification de la propreté de l'alimentation symétrique : Le HI3-201HS-5 nécessite une alimentation symétrique propre (généralement +15V sur la broche V+ et -15V sur la broche V-). Si un rail d'alimentation présente une ondulation ou est manquant suite à la défaillance d'un condensateur de filtrage d'époque, les interrupteurs internes satureront immédiatement ou refuseront de s'ouvrir.
Mesure des fuites de commutation (Le courant d'arrêt) : À la suite de décharges d'électricité statique ou de surtensions sur les lignes analogiques, les commutateurs MOSFET internes peuvent se détruire ou présenter des micro-fuites. Si l'un des canaux laisse passer du signal alors que l'entrée de commande logique est à l'état bloqué, la jonction interne du canal est endommagée.
Vérification de la continuité de commande logique : Assurez-vous que les broches de sélection reçoivent des signaux logiques francs avec des transitions propres de 0V à 5V. Une commande logique "molle" ou bruitée ralentira la vitesse de transition du commutateur et augmentera la dissipation thermique de la puce.
Précautions de montage d'époque (Pas de LaTeX) :
Les circuits d'instrumentation et d'acquisition de cette génération utilisent des pistes de cuivre vernies très sensibles à la chaleur prolongée d'un fer à souder.
Lors du dessoudage de l'ancienne puce, procédez avec soin en utilisant de la tresse fine imprégnée de flux et un fer réglé à 310 degrés Celsius maximum.
Pour préserver totalement ce précieux composant d'origine Harris (NOS) et sécuriser de futures opérations de diagnostic à l'établi, installez obligatoirement un support tulipe de précision DIP16 de haute qualité.
Soudez le support vide, nettoyez les résidus de flux de soudure à l'alcool isopropylique, puis insérez délicatement le HI3-201HS-5 à froid une fois la carte refroidie.
