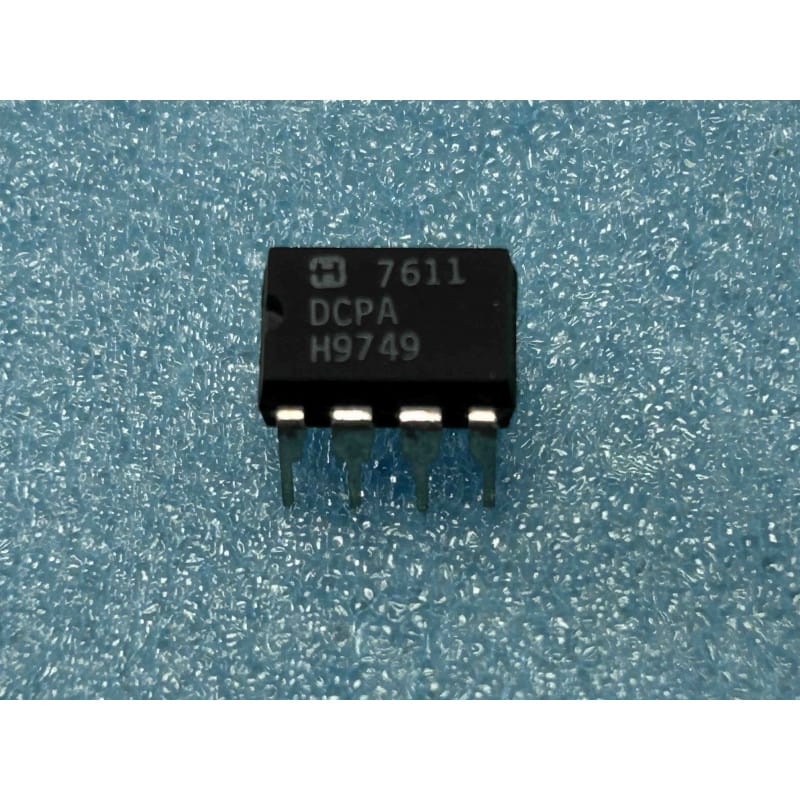

Le ICL7611DCPA (ou ICL7611 DCPA) est un circuit intégré monolithique d'époque conçu à l'origine par Intersil et produit ici par le fondeur américain Harris Semiconductor (qui a acquis la division silicium d'Intersil à la fin des années 80). Logé dans un boîtier standard DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un amplificateur opérationnel unique à entrée CMOS (Single CMOS Operational Amplifier) doté d'une programmation de courant de veille révolutionnaire pour son époque.
Ce circuit se distingue par ses caractéristiques d'impédance d'entrée extrêmement élevées et sa capacité à fonctionner avec des courants de veille microscopiques. C'est une pièce d'époque indispensable pour la restauration ou le dépannage d'instruments de mesure portatifs haut de gamme des années 80 et 90, de préamplificateurs de capteurs à très haute impédance (pH-mètres, hydrophones, détecteurs d'ionisation, équipements de mesure de gaz) et de circuits de dataloggers d'époque fonctionnant sur batterie longue durée.
L'ICL7611DCPA exploite la technologie CMOS d'époque pour offrir des spécifications d'isolation d'entrée exceptionnelles et une flexibilité d'alimentation unique :
Courant d'entrée extrêmement faible (Input Bias Current) : Grâce aux transistors d'entrée CMOS, le courant de polarisation est de l'ordre de 1 picoampère (1 pA) typique. Cela évite d'altérer la charge des condensateurs dans les montages intégrateurs ou de perturber les capteurs à très haute impédance de source.
Sélection du courant de veille (Pin-Programmable Quiescent Current) : C'est la signature technique de la série ICL7611. La broche 8 (ISET) permet de configurer le courant de fonctionnement interne de la puce selon trois modes pré-calibrés en fonction des priorités de votre montage :
Courant faible (Low Power) : Seulement 10 microampères de courant de veille, idéal pour économiser les piles, au prix d'une bande passante réduite (environ 44 kHz).
Courant moyen (Medium Power) : Un compromis de 100 microampères de courant de veille.
Courant élevé (High Power) : Un courant de 1 milliampère pour obtenir les meilleures performances dynamiques de l'amplificateur opérationnel (bande passante de 1,4 MHz et vitesse de balayage élevée).
Plage de tension d'alimentation flexible : Fonctionne de manière parfaitement stable sur une tension d'alimentation simple (de +2,0 Volts à +16,0 Volts) ou symétrique (de +/-1,0 Volt à +/-8,0 Volts).
Entrée et sortie Rail-to-Rail d'époque : Permet au signal de sortie de balayer la quasi-totalité de la plage de tension d'alimentation, maximisant la dynamique de signal même sous de faibles tensions de batterie.
Le décodage de la référence d'époque :
ICL = Famille originelle de circuits intégrés linéaires d'Intersil.
7611 = Modèle de l'amplificateur opérationnel CMOS programmable.
D = Classement de précision de la tension d'offset (le grade D correspond à un offset maximum de 15 mV, le grade d'entrée de gamme).
C = Gamme de température commerciale (0°C à +70°C).
P = Boîtier en plastique d'époque (DIP).
A = Type de brochage standard à 8 broches (Pinout compatible avec les amplificateurs opérationnels classiques, sous réserve de la configuration de la broche 8).
Le diagnostic d'une panne d'acquisition (Dérive ou saturation du signal) :
Si votre pH-mètre ou votre carte de mesure de précision d'époque présente des dérives importantes ou si la sortie de l'amplificateur opérationnel reste saturée au rail positif ou négatif :
La configuration de la broche de programmation de courant (Broche 8 - ISET) : C'est un piège d'atelier très classique. La broche 8 ne doit jamais être laissée "en l'air" (flottante). Si elle est déconnectée ou si sa piste est coupée, l'amplificateur opérationnel se configure de manière instable. Vérifiez son câblage :
Connectée au rail positif (V+) : Courant de veille configuré en mode Bas (10 uA).
Connectée à la masse (GND) ou à mi-alimentation : Courant de veille configuré en mode Moyen (100 uA).
Connectée au rail négatif (V-) : Courant de veille configuré en mode Élevé (1 mA).
Le nettoyage des courants de fuite de surface (Ultra-important pour le pA) : Étant donné que l'entrée de l'ICL7611 ne consomme qu'un picoampère, la moindre trace d'humidité, de poussière ou de résidus de flux de soudure acide sur le circuit imprimé d'époque peut créer un chemin conducteur parasite de plusieurs mégaohms vers une piste adjacente sous tension. Cela fausse complètement les mesures de haute précision en injectant un courant parasite bien supérieur à celui de l'entrée de la puce. Nettoyez méticuleusement le circuit imprimé autour de la puce à l'aide d'alcool isopropylique pur et d'une brosse à poils durs après l'installation.
Précautions de montage d'époque (Pas de LaTeX) :
Les transistors d'entrée CMOS de l'ICL7611DCPA sont extrêmement sensibles aux décharges électrostatiques (ESD). Manipulez le composant neuf (NOS) avec précaution en évitant de toucher directement les broches avec les doigts, ou utilisez un bracelet antistatique relié à la terre sur votre établi.
Les cartes de mesure de cette génération possèdent souvent des pistes très fines et un vernis fragile. Pour éviter de surchauffer ce précieux silicium vintage et pour sécuriser vos futures opérations de test, installez obligatoirement un support tulipe de précision DIP8 de haute qualité lors de votre réparation.
Soudez le support vide à l'aide d'un fer réglé à 310 degrés Celsius maximum avec de la soudure plomb-étain classique, laissez refroidir la carte, nettoyez soigneusement la zone à l'alcool isopropylique, puis insérez délicatement l'ICL7611DCPA à froid.
