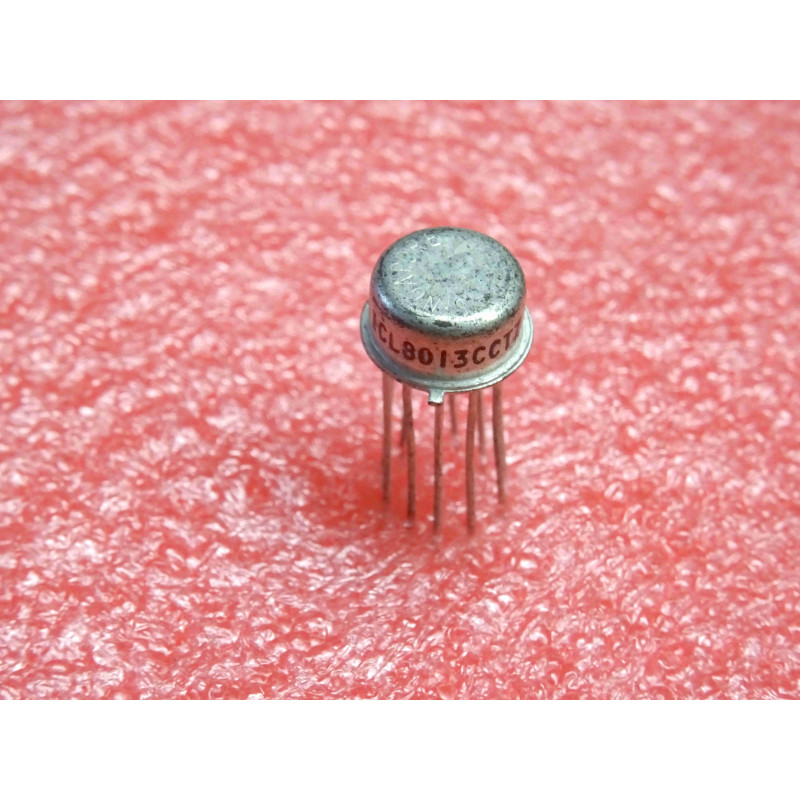

Le ICL8013CCTZ d'Intersil est un multiplicateur analogique à quatre quadrants de haute précision fonctionnant jusqu'à une fréquence de 1 MHz. Ce circuit intégré réalise le produit de deux signaux d'entrée analogiques avec une excellente linéarité et une dérive thermique minimale. Présenté dans son boîtier métallique historique à 10 broches, il est particulièrement recherché pour la maintenance d'équipements de mesure de précision, les circuits de modulation/démodulation et les systèmes de calcul analogique vintage.
Note technique :
Fonctionnement à 4 quadrants : Contrairement aux multiplicateurs simplifiés, ce composant accepte des tensions d'entrée positives ou négatives sur ses deux entrées (X et Y), et fournit un signal de sortie dont le signe respecte rigoureusement la règle algébrique des signes.
Polyvalence d'application : Au-delà de la simple multiplication (W = X * Y / 10), l'ICL8013 peut être configuré à l'aide de composants passifs externes pour effectuer des opérations de division, de mise au carré ou d'extraction de racine carrée.
Boîtier métallique (Can) : Le boîtier métallique à 10 broches offre un blindage électromagnétique supérieur et une excellente dissipation thermique, garantissant la stabilité des performances face aux interférences.
Conseils Pro :
Ajustement de l'offset (Trimming) : Pour obtenir la précision maximale et minimiser l'erreur d'alimentation directe (feedthrough), il est recommandé d'ajouter des potentiomètres externes de réglage de l'offset sur les entrées X et Y, ainsi que sur la sortie, conformément au schéma d'application d'Intersil.
Sensibilité à l'électricité statique et au soudage : Le boîtier métallique protège le composant, mais les broches restent sensibles. Lors du soudage (ou dessoudage sur une carte existante), utilisez une station de soudage thermostatée et un bracelet antistatique. Évitez de chauffer une broche plus de 3 à 5 secondes pour préserver la puce interne.
Maintenance & Diagnostic : Si vous soupçonnez une défaillance dans un étage de modulation ou de calcul :
Vérifiez la symétrie de l'alimentation double (généralement +15V et -15V). Un déséquilibre de tension faussera immédiatement le calcul de sortie.
Injectez un signal continu connu (ex: +2V) sur l'entrée X et une tension variable sur l'entrée Y, puis observez si la sortie suit fidèlement la pente attendue.
Si la sortie reste saturée à la valeur de la tension d'alimentation positive ou négative indépendamment des signaux d'entrée, le circuit interne est détruit.
