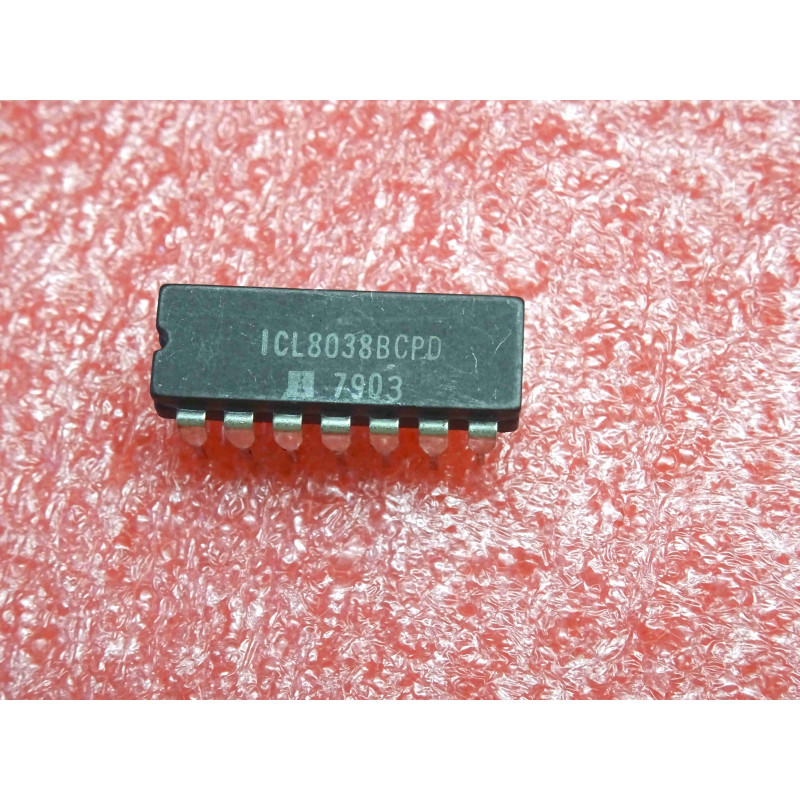

Le ICL8038BCPD d'Intersil est un circuit intégré monolithique conçu pour la génération de formes d'ondes de haute précision et de grande stabilité. Ce composant est capable de produire simultanément des signaux sinusoïdaux, triangulaires et carrés de haute qualité à partir d'un nombre minimal de composants externes. Fonctionnant comme un oscillateur commandé en tension (VCO), sa fréquence et son rapport cyclique peuvent être pilotés par une tension externe ou par des résistances et condensateurs. Il est très recherché pour la maintenance d'appareils de mesure de laboratoire, de synthétiseurs audio analogiques et de systèmes de communication.
Note technique :
Sorties simultanées : Le circuit dispose de broches de sortie indépendantes pour chaque type de signal (broche 2 pour le sinus, broche 3 pour le triangle, broche 9 pour le carré), permettant d'exploiter les trois formes d'ondes en même temps.
Contrôle par tension (VCO) : La fréquence de balayage peut être modulée de manière externe via la broche 8 (tensions de commande), ce qui permet de créer des boucles à verrouillage de phase (PLL) ou des générateurs de balayage (sweep generators).
Distorsion minimale : La sortie sinusoïdale intègre un réseau de transistors internes permettant de conformer le signal triangulaire en un signal sinus avec un taux de distorsion harmonique particulièrement faible (environ 1% sur la version BCPD).
Conseils Pro :
Optimisation de la symétrie et de la distorsion : Pour obtenir une onde sinusoïdale parfaite et un rapport cyclique rigoureusement égal à 50%, connectez des potentiomètres d'ajustement entre les broches 4 et 5, ainsi qu'entre les broches 11 et 12, conformément aux schémas d'application standard d'Intersil.
Stabilité thermique : Bien que le modèle BCPD présente une dérive thermique modérée (typiquement 250 ppm par degré Celsius), l'utilisation de condensateurs de synchronisation (stretching capacitor sur la broche 10) de type à film plastique de haute qualité (Polystyrène ou Polycarbonate) est impérative pour éviter que la fréquence ne dérive avec la chaleur interne de l'appareil.
Maintenance & Diagnostic : Si l'étage oscillateur d'un équipement est en panne :
Contrôlez la présence des tensions d'alimentation. L'ICL8038 accepte une alimentation simple (+10V à +30V) ou double (+/-5V à +/-15V). Un défaut sur l'une des lignes symétriques bloque l'oscillation.
Vérifiez la présence du signal triangulaire sur la broche 3. C'est l'onde mère générée par la charge/décharge du condensateur externe. Si le triangle est absent ou figé, le circuit ne pourra délivrer ni sinus ni carré.
Si seule la sortie carrée fonctionne (broche 9 en collecteur ouvert nécessitant une résistance de pull-up), assurez-vous que les lignes d'ajustement de la distorsion ne sont pas court-circuitées à la masse.
