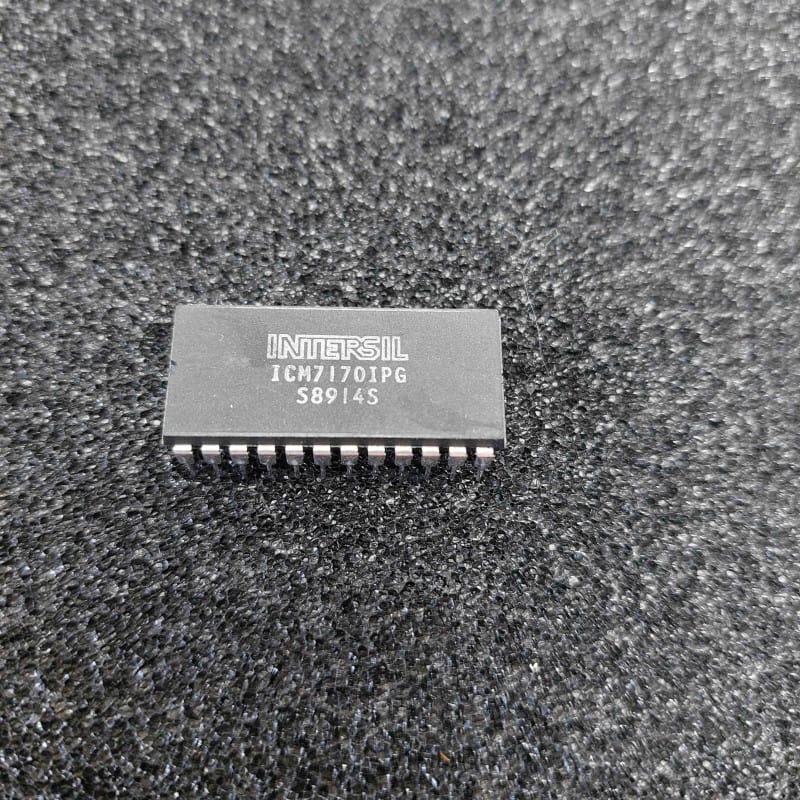

L'ICM7170IPG (marques Intersil ou Harris) est un circuit intégré monolithique de type Horloge Temps Réel (RTC) de haute précision. Présenté en boîtier plastique double en ligne à 24 broches (DIP24), ce composant d'origine authentique et neuf de stock (NOS) est conçu pour s'interfacer directement, comme une mémoire RAM, avec les bus des microprocesseurs d'époque.
Le suffixe I spécifie la plage de température industrielle renforcée (de -40°C à +85°C), le P indique le boîtier plastique traversant, et le G correspond à la sélection d'usine optimisée pour une consommation de courant ultra-basse en mode veille. Grâce à sa très faible consommation sur batterie de secours, il maintient l'heure, la date et la gestion complète des années bissextiles dans les automates industriels rétro, les ordinateurs vintage et les systèmes de mesure autonomes des années 80 et 90.
Interface Microprocesseur directe : S'intègre sans logique externe sur les bus de données d'époque grâce à des temps d'accès rapides et des lignes de contrôle standard (CS, RD, WR).
Consommation de veille ultra-basse (Gamme G) : Consomme seulement quelques microampères en mode sauvegarde, maximisant la durée de vie de la pile au lithium ou de l'accumulateur de la carte.
Fonctions de synchronisation complètes : Compte le temps du millième de seconde jusqu'à l'année, intègre une alarme programmable et gère automatiquement les fins de mois et années bissextiles.
Le diagnostic classique "Heure figée, dérive chronométrique ou perte des données à l'extinction" :
Contrôle de l'oscillateur (Quartz 32,768 kHz) : L'ICM7170IPG utilise un quartz d'horlogerie standard externe connecté entre les broches OSCOUT et OSCIN. Si l'heure ne défile plus du tout alors que le composant est alimenté, vérifiez la présence de l'oscillation à l'oscillateur (avec une sonde à haute impédance / faible capacité pour ne pas étouffer le signal).
Panne de la pile de sauvegarde (Perte de mémoire) : Si l'horloge se réinitialise à zéro à chaque coupure de l'alimentation principale de l'appareil, testez la tension de la pile ou de la batterie de sauvegarde connectée à la broche VBACKUP. Si elle est inférieure à 2V, remplacez-la.
Ajustement de la dérive (Condensateur Trimmer) : Si l'horloge avance ou retarde de plusieurs minutes par jour, le petit condensateur ajustable (trimmer) placé en série avec le quartz est soit encrassé, soit désaccordé. Nettoyez-le ou ajustez-le doucement pour stabiliser la fréquence.
Précautions d'installation :
Pour protéger ce circuit NOS rare des contraintes thermiques du fer à souder, éviter d'endommager les pistes d'époque de la carte et simplifier les futurs contrôles, l'utilisation d'un support de précision tulipe DIP24 (format large 600 mil) de haute qualité est impérative. Nettoyez parfaitement la zone autour du quartz à l'alcool isopropylique pur pour éliminer tout résidu de flux qui créerait des résistances de fuite et fausserait l'oscillation.
