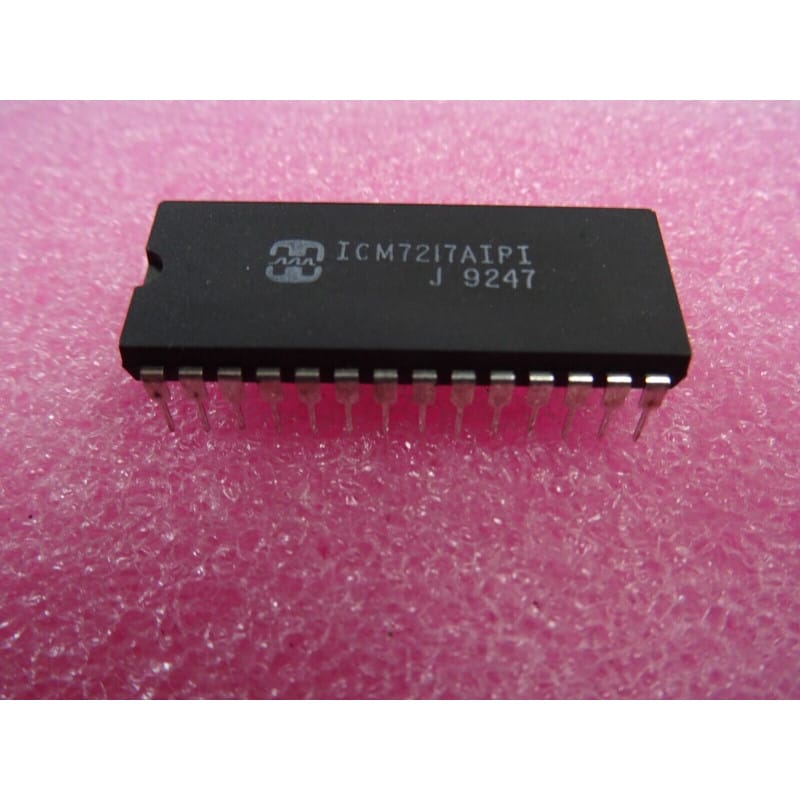

L'ICM7217AIPI (souvent écrit ICM 7217 AIPI) est un circuit intégré MOS spécialisé dans le comptage et le pilotage d'affichage, fabriqué historiquement par Harris Semiconductor (et initialement conçu par Intersil).
Ce composant hautement intégré combine un compteur-décompteur programmable à 4 décades (capteur d'événements de 0 à 9999), des registres de comparaison avec sortie d'alarme, et les transistors de pilotage directs pour un afficheur LED à 4 chiffres (en multiplexage de cathode commune). La version AIPI se présente sous la forme d'un boîtier en plastique traversant de type DIP-28, optimisé pour les applications industrielles et les instruments de mesure classiques.
Fabricant : Harris Semiconductor (Intersil).
Fonction : Compteur / Décompteur programmable 4 décades avec pilote d'affichage LED 7 segments (4-Digit Up/Down Counter with LED Driver).
Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches traversantes).
Signification de la référence :
ICM7217A : Référence de base de la famille (version avec entrées de données en parallèle et sortie de comparateur d'égalité).
-I : Gamme de température industrielle.
-PI : Suffixe désignant le boîtier plastique DIP traversant.
Performances clés :
Comptage bidirectionnel : Entrées séparées pour le comptage (Up) et le décompte (Down), ou mode de contrôle par direction.
Interface LED directe : Pilote directement les segments et les grilles d'un afficheur LED à cathode commune sans nécessiter de circuits externes complexes.
Registre de pré-sélection (Preset) : Permet de comparer la valeur du compteur à une consigne programmée et de déclencher une sortie (Zero/Equal) lorsque la cible est atteinte.
Repérage & Broches Clés (Boîtier DIP-28) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit dissipe une puissance non négligeable en raison du pilotage direct des segments LED. Il est généralement entouré de résistances de limitation de courant sur les lignes de segments et de condensateurs de découplage robustes sur l'alimentation (+5V).
Diagnostic Express (Absence de comptage ou affichage figé / éteint) :
Symptômes Courants en Atelier :
L'afficheur LED reste noir ou n'affiche que des segments aberrants : Circuit intégré défectueux suite à une surtension sur le rail d'alimentation +5V ou défaillance des transistors internes de multiplexage.
Le compteur ne réagit plus aux impulsions sur les entrées Up/Down : Lignes de commande bloquées en amont ou destruction des étages logiques d'entrée par une décharge électrostatique (ESD).
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stable du +5V sur la broche VCC dédiée par rapport à la masse. Une tension trop basse empêche le multiplexage correct des LED ; une surtension détruit le composant.
Contrôle des signaux d'horloge/comptage : Observer à l'oscilloscope les impulsions sur les broches d'entrée de comptage pour valider la transmission du signal d'origine.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 28 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Bien que robuste, ce circuit MOS doit être manipulé en respectant les règles fondamentales de protection contre l'électricité statique.
