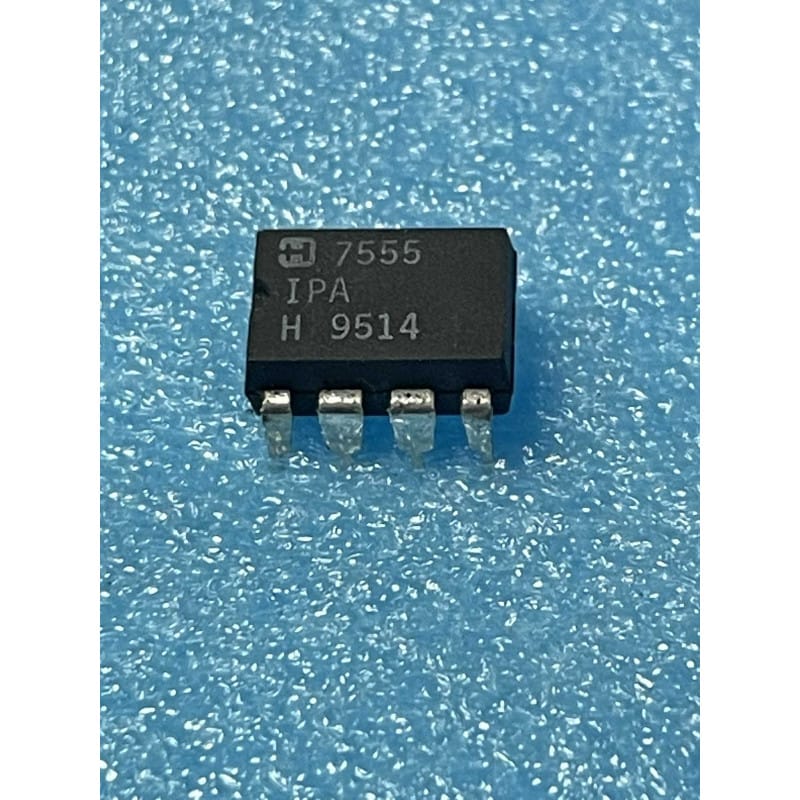

Le ICM7555IPA (couramment marqué ICM7555IPA ou ICM7555 avec le logo de la marque) est un circuit intégré analogique monolithique d'époque, conçu à l'origine par Intersil (et produit également sous cette référence exacte par Harris Semiconductor et RCA après les fusions successives du groupe). Ce grand classique de l'électronique de précision adopte le format d'un boîtier standard en plastique traversant DIP8 (8 broches, corps étroit de 300 mils).
Le suffixe IPA spécifie de manière stricte la plage de température industrielle (de -40 à +85 degrés Celsius) logée en boîtier plastique double en ligne destiné au montage traversant d'établi.
Il s'agit d'un temporisateur à usage général CMOS ultra-basse consommation (General Purpose CMOS Timer, boîtier DIP8 d'origine Intersil / RCA / Harris). Version améliorée et moderne en silicium CMOS du légendaire timer bipolaire NE555, l'ICM7555IPA offre exactement le même brochage et les mêmes fonctions de temporisation (modes astable et monostable), mais élimine tous les défauts de son ancêtre bipolaire. Sa consommation de courant au repos est ridicule (seulement 80 microampères typique contre 10 à 15 milliampères pour un NE555 standard), et il n'introduit aucun pic de courant sur la ligne d'alimentation lors des commutations de sortie. On retrouve ce composant de précision dans les circuits de temporisation industrielle à pile, les générateurs d'impulsions de précision, les oscillateurs basse consommation et les modules de contrôle portatifs d'époque. Géré en qualité New Old Stock (NOS), ce boîtier d'origine est une pièce indispensable pour la maintenance de systèmes électroniques de précision ou d'appareils de mesure portatifs rétro.
Le diagnostic de l'absence de temporisation ou sortie bloquée (Le piège des entrées CMOS à haute impédance) : C'est la panne classique d'établi lors du passage du NE555 bipolaire à sa version CMOS ICM7555. Les entrées Trigger (broche 2) et Threshold (broche 6) possèdent des courants de fuite internes quasi inexistants (20 pA). Méthode d'atelier : Si la puce reste bloquée et ne génère plus ses oscillations, inspectez les résistances et les condensateurs de calage temporel externes. Sur un NE555 classique, des valeurs de résistances trop élevées empêchent le fonctionnement à cause du courant de polarisation d'entrée requis. L'ICM7555, lui, accepte des résistances de calage géantes (jusqu'à plusieurs dizaines de mégohms), ce qui permet d'utiliser des condensateurs de valeurs beaucoup plus faibles (et donc plus stables, de type polyester ou polystyrène). Si l'environnement de composants passifs est sain mais que la broche 3 (Output) ne délivre plus d'impulsions, l'étage de sortie CMOS a subi un court-circuit destructeur. Remplacez la puce par votre exemplaire NOS.
Le piège de la commande Reset (broche 4) laissée flottante : Contrairement au NE555 d'origine qui pouvait parfois tolérer une broche de réinitialisation non câblée (bien que non recommandé), l'ICM7555 possède une entrée Reset de type CMOS à très haute impédance. La règle de l'art d'artisan : Si vous n'utilisez pas la fonction de réinitialisation externe dans votre schéma, ne laissez jamais la broche 4 en l'air. Reliez-la directement et franchement au rail d'alimentation positif (VCC) pour éviter que les parasites de l'atelier ne déclenchent des coupures ou des resets intempestifs du cycle d'oscillation.
Le découplage d'alimentation, même sur du CMOS basse consommation : Bien que l'ICM7555 ne génère pas les violents appels de courant de 150 mA typiques du NE555 bipolaire lors du basculement de sa sortie, un bon découplage reste indispensable pour garantir la précision de la décharge du condensateur de calage à haute fréquence. Connectez un condensateur céramique multicouche (MLCC) de 100 nF directement sous la carte d'origine, au plus près des broches d'alimentation, entre la broche 8 (V+) et la broche 1 (GND).
Protocole de brasage de précision et installation sur support : Pour préserver durablement ce circuit intégré de précision et éviter tout stress thermique d'atelier sur sa matrice de silicium CMOS, installez systématiquement un support tulipe DIP8 de précision à contacts dorés sur la platine d'origine. Si le brasage direct est incontournable pour votre appareil, réglez votre panne fine à 310 degrés Celsius maximum et soudez chaque patte de manière vive (moins de 2 secondes de contact). Nettoyez chirurgicalement la zone de travail à l'alcool isopropylique pour enlever tout résidu de flux conducteur, évitant ainsi les courants de fuite parasites entre les broches d'entrées sensibles (Trigger/Threshold) et la masse.
