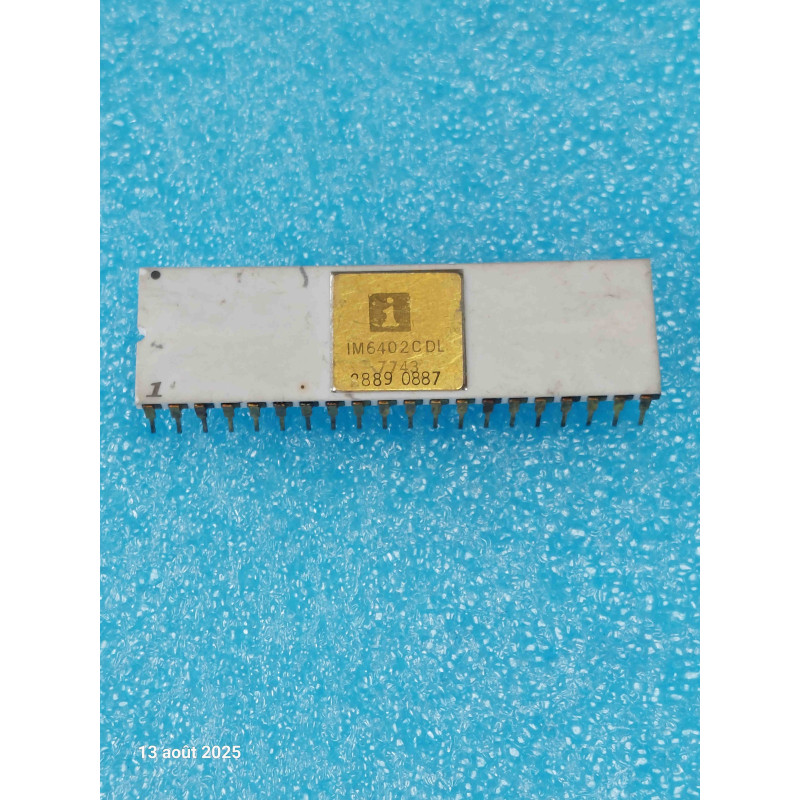

Le IM6402CDL est un circuit intégré d'interface de communication série asynchrone (UART / Universal Asynchronous Receiver-Transmitter) universel, développé à l'origine par Intersil (puis repris par Harris Semiconductor).
Sa particularité réside dans sa fabrication en technologie Céramique de haute fiabilité (boîtier CDIP40) et ses puces en silicium CMOS à très faible consommation, ce qui en faisait l'équivalent moderne et économe des anciens circuits UART bipolaires ou NMOS (comme le TR1602 ou le AY-5-1013).
C'est une pièce New Old Stock (NOS) d'exception, extrêmement recherchée pour la restauration d'ordinateurs vintage haut de gamme, d'équipements militaires ou aéronautiques d'époque, et d'instruments de mesure de laboratoire soumis à de fortes contraintes thermiques.
Note technique & Conseils Pro :
Le choix de la Céramique (Boîtier CDIP) : Le suffixe DL indique un boîtier céramique "Side-Brazed" ou Dual-In-Line avec un opercule métallique ou vitrifié. Ces boîtiers offraient une étanchéité hermétique totale contre l'humidité et une excellente dissipation thermique par rapport aux versions plastiques (IPL). Ne le remplacez pas par une version plastique si la carte d'origine est utilisée dans un environnement industriel sévère ou soumise à de fortes variations de température.
Le piège de la broche de configuration du format (EPE / CLS / SBS) : Cet UART n'a pas besoin de logiciel ou de microcontrôleur pour être configuré au démarrage. Ses paramètres de communication (vitesse, parité, bits de stop) sont définis de manière purement matérielle en appliquant des niveaux logiques (0 ou 5V) sur ses broches de contrôle :
CLS1 et CLS2 (broches 37/38) : Longueur du caractère.
SBS (broche 36) : Nombre de bits de stop.
EPE (broche 39) : Sélection de la parité paire ou impaire.
Si votre circuit transmet des données corrompues (caractères bizarres dans le terminal de l'atelier), vérifiez à l'oscilloscope ou au multimètre que ces broches reçoivent les bons niveaux stables et ne sont pas laissées "en l'air" (haute impédance).
