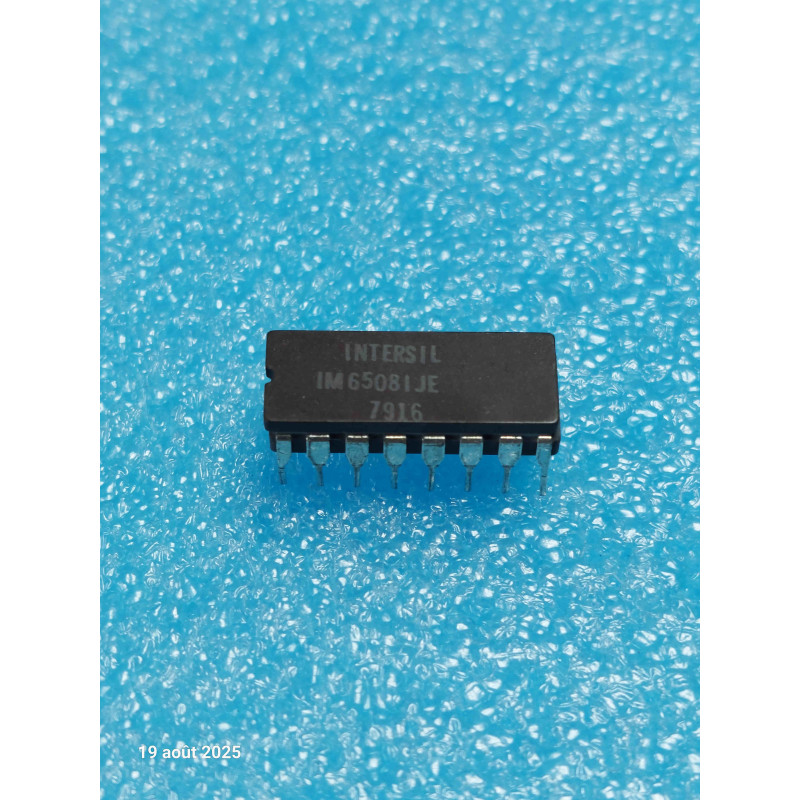

Le IM6508IJE (parfois marqué IM6508 IJE ou simplement 6508) est une mémoire vive statique (SRAM) de haute technologie d'architecture CMOS, conçue et fabriquée au début des années 80 par le fondeur américain Intersil (repris plus tard par Harris Semiconductor, puis Renesas). Ce composant adopte un boîtier haut de gamme Cerdip16 (boîtier en céramique scellé avec du verre frit, 16 broches au pas de 300 mils), conçu pour offrir une étanchéité absolue et une tolérance extrême aux contraintes environnementales.
Il s'agit d'une mémoire RAM statique CMOS de 1024 mots de 1 bit (1024 x 1 bit SRAM). À l'époque du tout-NMOS (très gourmand en énergie), la technologie CMOS Intersil Intersil's IM6508 s'est imposée comme une référence absolue pour les systèmes embarqués nécessitant une consommation dérisoire à l'état de veille (de l'ordre du micro-ampère). On la retrouve principalement dans l'électronique de défense, l'avionique, les calculateurs industriels critiques, les systèmes de télécommunication isolés et les ordinateurs portables de première génération. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), indispensable pour restaurer ou réparer des cartes mères ou des modules CPU de collection sans modifier l'impédance ou les caractéristiques de sauvegarde thermique du châssis.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pertes de données ou plantages (Le piège du bit fantôme) : Si votre appareil vintage démarre mais affiche des erreurs de mémoire intermittentes, perd ses configurations sauvegardées dès l'extinction, ou plante de manière aléatoire lors de l'accès à certaines adresses, l'une des puces IM6508 de la rangée est défaillante. Méthode d'atelier : Sur ces architectures 1 bit, un défaut sur une puce détruit l'intégrité de l'octet complet à une adresse donnée. Localisez la puce suspecte en observant à l'oscilloscope la broche d'écriture / lecture (Write Enable - broche 15) et la ligne de données correspondante. Si la tension s'effondre ou reste flottante, la puce est interne fatiguée.
Le piège des décharges électrostatiques (ESD) sur le boîtier céramique : Bien que le boîtier en céramique Cerdip soit extrêmement robuste face à la chaleur et aux chocs mécaniques, la structure interne CMOS d'époque reste très sensible aux décharges électrostatiques (ESD). Ne manipulez jamais cette puce NOS neuve en sortant d'un environnement chargé en électricité statique (moquette, vêtements synthétiques). Travaillez sur un tapis antistatique relié à la masse et portez un bracelet de protection pour éviter de percer les barrières de silicium d'époque lors de la manipulation.
Précautions de brasage et dessoudage sur boîtier Céramique : Le boîtier en céramique dissipe la chaleur différemment du plastique standard et ses broches d'époque, bien que souvent dorées ou étamées avec soin, peuvent s'avérer cassantes si elles ont subi une légère oxydation de stockage. Pour retirer l'ancienne puce sans surchauffer le circuit imprimé d'époque (souvent des cartes double face de grade militaire ou industriel délicates), réglez votre station de soudage à 320-330 degrés Celsius maximum. Utilisez une tresse à dessouder fine pour vider proprement chaque trou. Conseil Pro : Pour protéger définitivement votre pièce NOS Intersil et faciliter les futurs diagnostics ou remplacements à chaud, soudez impérativement un support tulipe DIP16 de qualité supérieure sur la carte mère.
