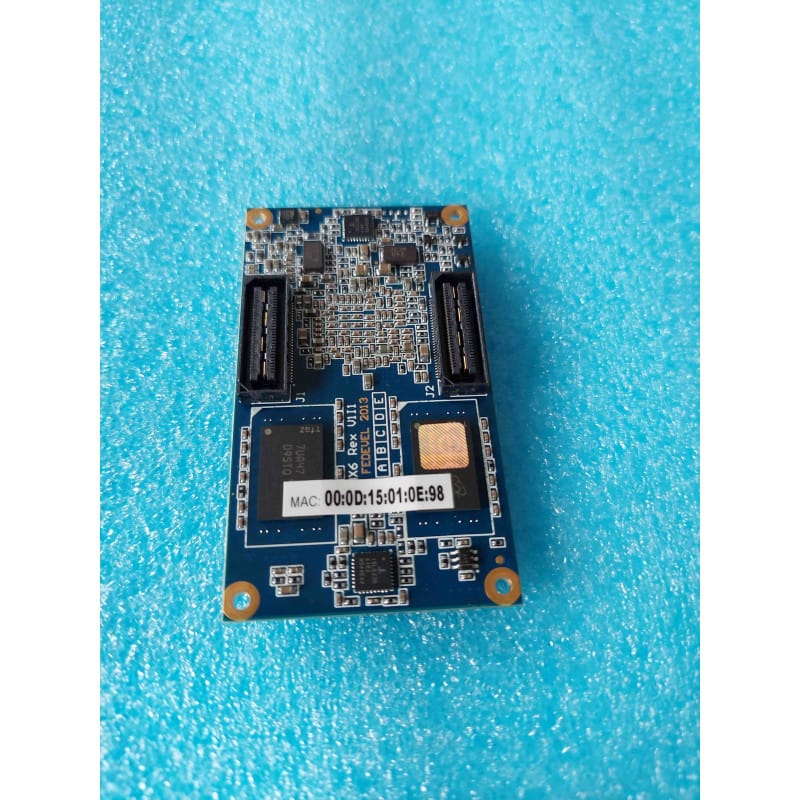

La iMX6 Rex est une carte de développement haute performance, développée par Fedevel Academy, basée sur le processeur NXP i.MX6 (ARM Cortex-A9). Il s'agit d'un projet "Open Source Hardware" conçu comme un modèle de référence pour l'apprentissage de la conception de cartes électroniques complexes (PCB haute densité).
Note technique :
Conception de référence : Cette carte est mondialement connue dans le milieu de l'ingénierie électronique pour la qualité exceptionnelle de son routage PCB, documenté étape par étape dans les cours de Fedevel Academy.
Architecture : Elle est conçue comme un système modulaire (SoM) avec une carte porteuse dédiée. La version V1i1 est une itération stable optimisée pour le déploiement de Linux et d'Android.
Fonctionnalités : Elle inclut des interfaces industrielles avancées : ports HDMI, SATA, PCIe, Ethernet Gigabit, et connecteurs LVDS pour écrans.
Conseils Pro :
Ressources techniques : Si vous travaillez sur cette carte, accédez aux fichiers sources (schémas, fichiers Gerber, bibliothèques Altium) sur le site officiel imx6rex.com. C'est une mine d'or pour comprendre comment gérer les signaux haute vitesse (DDR3, HDMI, LVDS) lors de votre propre développement.
Développement logiciel : Le support communautaire est très actif. Utilisez les images Yocto ou Ubuntu proposées pour tirer pleinement profit des capacités matérielles du processeur.
Manipulation : Comme pour tout module i.MX6 haute densité, faites attention à ne pas appliquer de contrainte mécanique excessive lors de l'insertion ou du retrait du module de la carte porteuse. Les connecteurs "board-to-board" sont précis et fragiles.
Gestion Thermique : Cette carte est conçue pour supporter une charge processeur importante. Assurez-vous d'avoir un dissipateur thermique propre et un flux d'air minimal si vous prévoyez de compiler du code ou de traiter des flux vidéo en continu.
