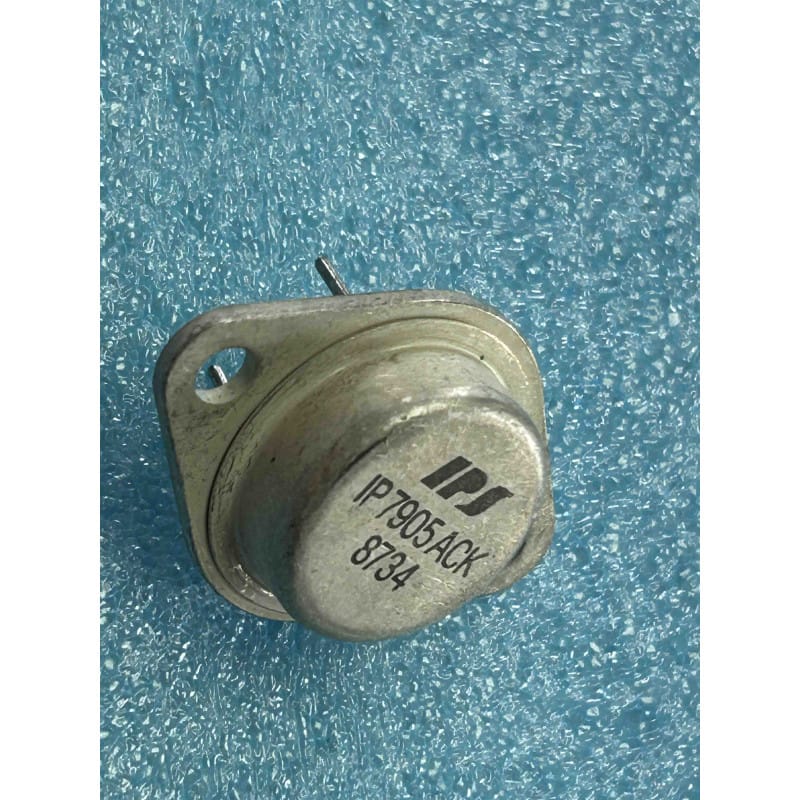

Le IP7905ACK (ou IP 7905 ACK) est un régulateur de tension linéaire monolithique de haute précision et haute puissance d'époque, conçu par le fabricant britannique de semi-conducteurs de précision Integrated Power Semiconductors (IPS). Présenté dans un boîtier hermétique métallique de type TO-3 (boîtier "diamant" à 2 broches et semelle métallique), ce composant d'origine authentique (NOS) est un régulateur de tension négative fixe de -5,0 Volts capable de délivrer un courant supérieur à 1,5 Ampère.
La série IP7900 d'IPS (qui correspond au standard industriel LM7900 mais sous des spécifications militaires et professionnelles renforcées) se distingue par sa robustesse thermique exceptionnelle et la précision de sa tension de sortie. Ce composant haut de gamme est principalement recherché pour le dépannage et la restauration de systèmes d'alimentation linéaires de précision d'époque : cartes mères d'ordinateurs industriels vintage, alimentations symétriques de consoles de mixage audio analogiques de studio, équipements de télécommunication, et instrumentation scientifique de laboratoire des années 80 et 90.
Le marquage d'époque décortique précisément les spécifications techniques de cette puce :
IP : Préfixe constructeur d'époque pour Integrated Power Semiconductors.
7905 : Régulateur de tension négative fixe de -5,0 Volts.
A : Version haute précision (tension de sortie calibrée à +/- 1% d'usine au lieu de +/- 4% sur les versions standards, avec une régulation de ligne et de charge nettement améliorée).
C : Plage de température de fonctionnement commerciale standard allant de 0°C à +125°C (la jonction interne de commande pouvant fonctionner de manière stable jusqu'à cette température).
K : Spécification stricte du boîtier physique en boîtier métallique étanche TO-3 (parfois désigné sous le code boîtier TO-204AA).
L'IP7905ACK est conçu pour fournir un rail de tension négative d'une stabilité absolue, protégé contre les conditions d'exploitation sévères :
Régulation de précision (Version "A") : Tolérance ultra-serrée sur la tension de sortie (-5V +/- 1%), ce qui limite au maximum les dérives thermiques ou les fluctuations de la tension sous les variations de charge électrique.
Courant de sortie important : Capable de débiter un courant continu de 1,5 Ampère (et jusqu'à 2,2 A en pointe sous réserve d'un dissipateur thermique adapté).
Protection contre les surcharges thermiques (Thermal Overload Protection) : Le circuit intégré réduit ou coupe automatiquement son courant de sortie si la température de la puce de silicium dépasse une limite de sécurité (environ 150°C).
Limitation du courant de court-circuit (Short-Circuit Current Limiting) : Intègre une limitation de courant interne avec repliement de caractéristique (Foldback) pour protéger le régulateur et le transformateur de l'alimentation en amont en cas de court-circuit direct sur le rail de sortie.
Excellente réjection d'ondulation (Ripple Rejection) : Filtre très efficacement les résidus alternatifs (ronflement de 100 Hz/120 Hz) issus du pont de diodes de redressement de l'alimentation, garantissant un rail de sortie très propre (typiquement supérieur à 60 dB de réjection).
Le brochage piégeux du boîtier TO-3 Négatif (Le risque de destruction immédiate) :
C'est le piège numéro un pour tout technicien à l'établi. Le brochage d'un régulateur négatif TO-3 (Série 79XX) est totalement différent de celui d'un régulateur positif TO-3 (Série 78XX). Inverser les connexions ou utiliser le brochage du 7805 détruira instantanément l'IP7905ACK à la mise sous tension.
Le boîtier TO-3 possède deux broches (PIN 1 et PIN 2) situées de manière asymétrique sur le dessous, et la carcasse/semelle métallique sert de troisième point de connexion :
PIN 1 : Masse du circuit (GND / Ground).
PIN 2 : Entrée de la tension négative brute non régulée (INPUT).
Semelle métallique (Boîtier) : Sortie de la tension négative régulée de -5V (OUTPUT).
Attention critique : Sur la série positive (7805), la semelle métallique est reliée à la masse (GND). Sur la série négative (7905), la semelle métallique est reliée à la sortie (OUTPUT -5V). Elle ne doit donc jamais toucher directement le châssis métallique de l'appareil ou le radiateur de dissipation si celui-ci est relié à la terre ou à la masse du circuit !
Le montage d'isolation thermique (Le kit mica) :
Pour dissiper les calories sans créer de court-circuit électrique destructeur :
Utilisez obligatoirement une rondelle isolante en mica ou en silicone (Sil-pad) adaptée au format TO-3 entre la semelle de l'IP7905ACK et le radiateur en aluminium.
Insérez des canons isolants en plastique (mamelons) dans les deux trous de fixation pour empêcher les vis de montage de toucher électriquement le corps métallique du régulateur.
Appliquez une fine couche de graisse thermique de qualité (silicone ou sans silicone) sur les deux faces de la rondelle mica pour optimiser le transfert thermique.
Hors tension, vérifiez à l'aide de votre multimètre en mode "Continuité" (Bip) l'absence totale de contact électrique entre la carcasse métallique du régulateur et le radiateur en aluminium.
Le diagnostic d'une alimentation symétrique défaillante :
Si le rail de -5V de votre appareil d'époque est absent ou que l'alimentation s'effondre :
Mesure de tension d'entrée : Mesurez la tension d'entrée (Pin 2). Elle doit être plus négative que -7,0V (par exemple, entre -8V et -15V). Si elle est de 0V, le pont de diodes de redressement, le fusible de ligne en amont ou le gros condensateur de filtrage chimique d'entrée est en court-circuit.
Mesure de la tension de sortie : Si la tension de sortie (semelle métallique) est identique à la tension d'entrée brute (par exemple -12V), le transistor ballast interne de la puce IPS est détruit en court-circuit. Remplacez le régulateur.
L'importance des condensateurs de découplage locaux (Anti-oscillation) : Les régulateurs de tension de la série 7900 sont sujets à des oscillations à haute fréquence si les condensateurs de découplage d'époque sont secs ou absents. Connectez impérativement un condensateur au tantale de 2,2 uF (ou un condensateur chimique de 10 uF) d'excellente qualité au plus près de la broche d'entrée (Pin 2) et un condensateur de 1 uF en sortie (semelle métallique) par rapport à la masse (Pin 1) pour garantir la parfaite stabilité de la tension régulée de -5V.
