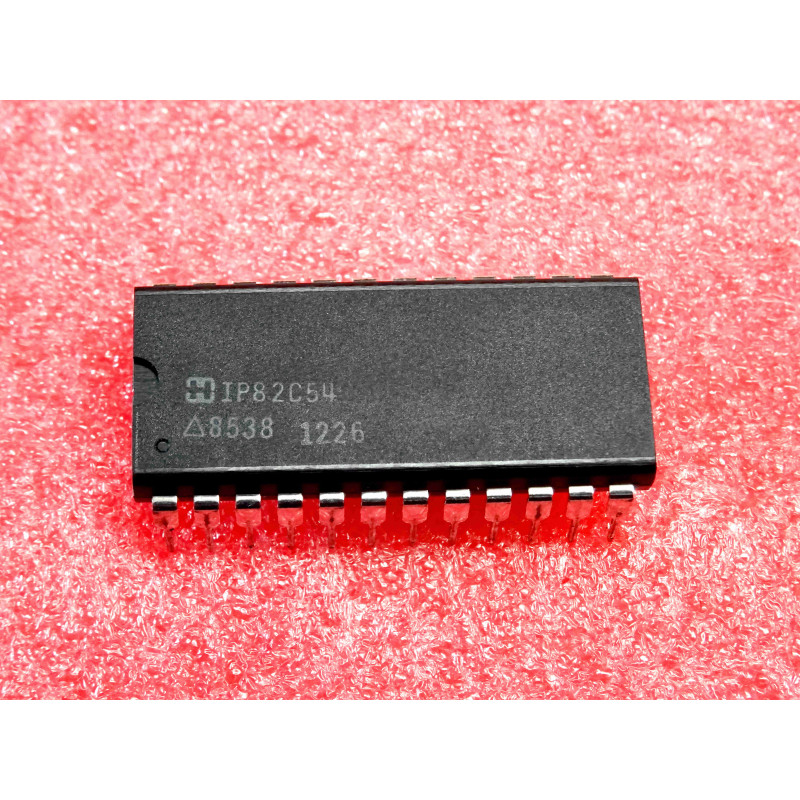

L'IP82C54 est un circuit de temporisation programmable haute vitesse, conçu pour fonctionner dans des environnements exigeants. C'est la version "industrielle" du classique 82C54, garantissant une meilleure tolérance aux variations de température et de tension. Il s'agit d'un composant essentiel pour les systèmes basés sur microprocesseur (comme la famille Intel 80x86 ou compatibles), utilisé pour générer des temporisations précises, des interruptions ou des formes d'ondes.
Note technique :
3 Canaux Indépendants : Il contient trois compteurs/temporisateurs de 16 bits pouvant être programmés individuellement dans 6 modes de fonctionnement distincts (interruption, one-shot, générateur de fréquence, etc.).
Compatibilité CMOS : La version "C" (CMOS) offre une consommation électrique très réduite par rapport aux versions NMOS originales (8254), tout en étant totalement compatible avec les niveaux logiques TTL.
Environnement Industriel : Le préfixe "I" dans "IP82C54" confirme qu'il est qualifié pour des plages de température industrielles, contrairement à la version commerciale (CP82C54) qui est destinée à un usage en intérieur contrôlé.
Conseils Pro :
Usage : Ce circuit est très courant dans les cartes d'acquisition de données, les contrôleurs de mouvement ou pour créer une "base de temps" système (le fameux Timer 0 du PC IBM). Si vous restaurez une carte électronique industrielle des années 80-90, ce composant est souvent la clé de voûte de la synchronisation.
Support : Étant donné qu'il s'agit d'un boîtier DIP-24 assez long, l'utilisation d'un support tulipe est fortement recommandée. Cela protège la puce de la chaleur lors du soudage et permet une maintenance simplifiée sans risque pour le PCB.
Découplage : Pour garantir la précision des temporisations et éviter les erreurs de comptage dues à des rebonds sur l'alimentation, placez un condensateur céramique de 100 nF au plus proche des broches VCC (24) et GND (12).
Maintenance (NOS) : Les produits Harris (qui a intégré les gammes Intersil et RCA) sont réputés pour leur robustesse. Cependant, manipulez le composant avec précaution (protection ESD). Si les broches sont ternies par le temps, un léger nettoyage à la gomme abrasive fine suffit à restaurer une conductivité parfaite.
