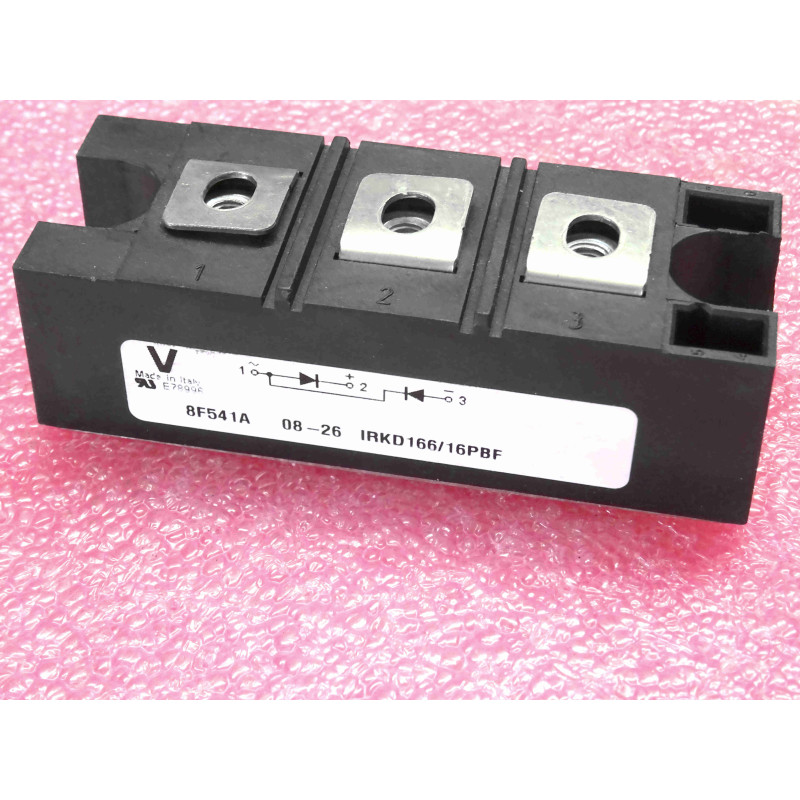

Le IRKD166/16PBF est un module de puissance industriel lourd encapsulé dans un boîtier standardisé INT-A-pak, développé à l'origine par International Rectifier (aujourd'hui fabriqué par Vishay). Ce bloc de redressement intègre deux diodes de redressement standard connectées en série (configuration en cathode commune / demi-pont de redressement passif).
Il est conçu pour supporter des contraintes électriques extrêmes dans des environnements industriels sévères. C'est le composant incontournable pour les ponts redresseurs de forte puissance (monophasés ou triphasés), les chargeurs de batteries industriels, les lignes d'alimentation de moteurs à courant continu (DC) et les alimentations de forte puissance pour les équipements de galvanoplastie ou d'électrolyse.
Note technique :
Architecture INT-A-pak (Trois bornes de puissance) :
Le module dispose de trois bornes à vis robustes sur le dessus.
La structure interne met en série les deux diodes : la broche 1 correspond généralement à l'Anode de la première diode, la broche 2 fait le lien intermédiaire (Cathode 1 / Anode 2), et la broche 3 correspond à la Cathode de la seconde diode. Cela permet de câbler très facilement un pont de Graetz complet avec seulement deux ou trois modules de ce type.
Isolation de la Semelle : La plaque de base métallique en cuivre est isolée du circuit électrique interne (tension d'isolement supérieure à 3500 V RMS). Vous pouvez donc fixer plusieurs modules IRKD sur un seul et unique radiateur en aluminium sans craindre de court-circuit.
Conseils Pro :
Le piège mécanique du sur-serrage des bornes : Le boîtier INT-A-pak est extrêmement résistant, mais les inserts filetés supérieurs reçoivent de grosses cosses soumises à de forts courants. Lors de l'installation, respectez impérativement les couples de serrage du constructeur :
Fixation du module sur le dissipateur thermique : 4 à 6 Nm.
Connexion des câbles de puissance sur les bornes du module : 4 à 5 Nm. Un serrage excessif à la main sans clé dynamométrique risque de fendre le plastique d'époque ou d'arracher l'insert en laiton, rendant le module inutilisable.
Calcul thermique et utilisation de graisse caloportrice : À 165A, la chute de tension directe (Vf d'environ 1,2V) génère plus de 200 Watts de chaleur pure par diode active. La semelle doit être enduite d'un film de pâte thermique très régulier (épaisseur d'environ 60 à 80 micromètres). Nettoyez l'ancien radiateur au solvant avant d'installer ce module neuf. Tout résidu ou grain de poussière créera un vide d'air provoquant un point chaud localisé destructeur.
Protection contre les pointes de tension du réseau : Bien que ce modèle soit calibré à 1600V (Urrm), les inductances de ligne des transformateurs industriels génèrent des transitoires de commutation à l'ouverture des disjoncteurs. Il est fortement conseillé d'associer ce module à des varistances (MOV) de protection ou un réseau de condensateurs d'amortissement en amont pour éviter un claquage de la jonction silicium.
