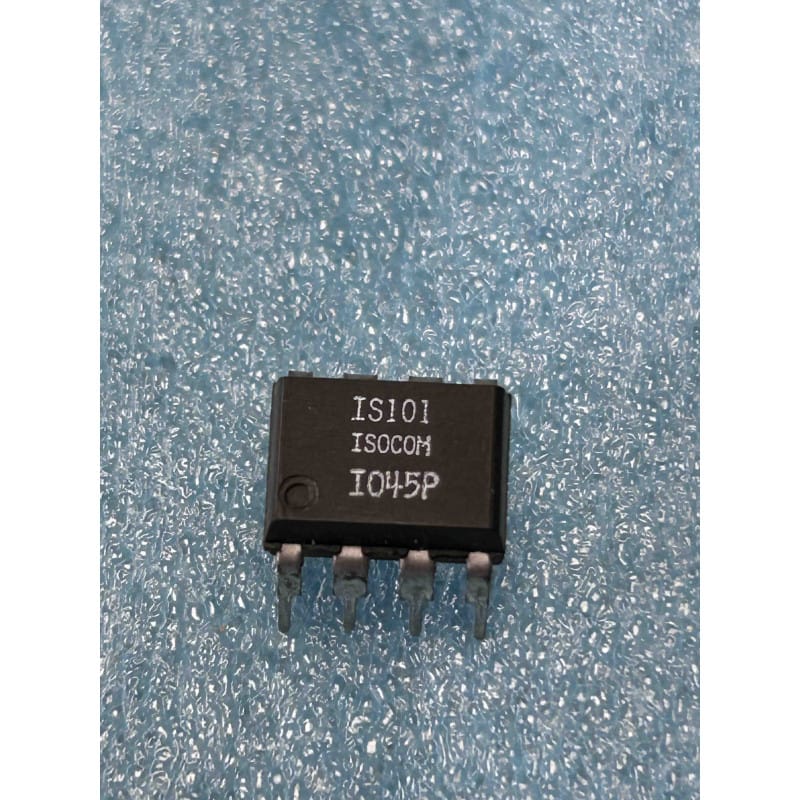

Le IS101 (ou IS 101) est un isolateur optique d'époque conçu par le fabricant britannique spécialisé Isocom Components. Proposé dans un boîtier standard traversant DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un optocoupleur haute performance avec sortie phototransistor.
Conçu dans la continuité de l'IS100, l'IS101 est optimisé pour offrir une barrière d'isolement robuste et d'excellentes caractéristiques de commutation. Il est particulièrement recherché pour la restauration d'appareillages industriels rétro, de cartes de contrôle d'automatismes, d'alimentations linéaires ou à découpage vintage, ainsi que pour sécuriser des liaisons de communication série d'époque contre les boucles de masse et les surtensions transitoires.
L'IS101 assure le transfert de signaux de commande ou de données entre deux blocs de circuits complètement isolés galvaniquement :
Barrière d'isolation renforcée : Conçu pour garantir une tension d'isolement très élevée (typiquement supérieure à 3750 V efficaces), indispensable pour protéger les sections logiques sensibles à microprocesseur (5V ou 12V) des bruits et tensions dangereuses des circuits de puissance.
Émetteur infrarouge robuste : Utilise une diode émettrice infrarouge au arséniure de gallium (GaAs) à haut rendement lumineux, assurant une excellente réactivité et une usure très limitée du flux optique au fil des décennies.
Récepteur phototransistor au silicium : Présente un excellent taux de transfert de courant (CTR - Current Transfer Ratio) calibré, permettant une saturation rapide et fiable du transistor de sortie même avec un courant de commande modéré dans la diode d'entrée.
Brochage de sécurité DIP8 : À l'instar de l'IS100, le format DIP8 est exploité pour maximiser la distance d'isolement physique (creepage) sur le circuit imprimé entre les entrées de commande (diode) et les sorties (transistor).
Le brochage standard et les broches non connectées (NC) :
Pour maintenir une excellente barrière physique contre les arcs électriques, le format DIP8 de l'IS101 laisse volontairement plusieurs broches inutilisées en interne :
Côté Émetteur (Entrée) : Diode infrarouge généralement connectée sur la broche 1 (Anode) et la broche 2 (Cathode). Les broches 3 et 4 ne sont pas connectées (NC).
Côté Récepteur (Sortie) : Phototransistor connecté sur la broche 5 (Émetteur), la broche 6 (Collecteur) et éventuellement la broche 7 (Base, pour l'ajustement optionnel de la sensibilité de déclenchement via une résistance de forte valeur à la masse). La broche 8 est non connectée (NC).
Le diagnostic d'un optocoupleur IS101 en panne :
Si le retour de régulation d'une alimentation d'époque dérive ou si les signaux de commande isolés ne sont plus transmis :
Le vieillissement de la diode émissive (Baisse du CTR) : C'est la panne classique des optocoupleurs ayant de nombreuses heures de service. Avec le temps, la LED interne éclaire moins fort pour un même courant appliqué. Le phototransistor ne parvient plus à commuter complètement à l'état bas (la tension collecteur-émetteur reste supérieure à 1V au lieu de descendre à 0,2V). Si vous observez ce signal "mou" à l'oscilloscope, remplacez l'opto par votre IS101 neuf.
Vérification de la diode d'entrée : Hors tension, utilisez le mode "Test Diode" de votre multimètre entre la broche 1 (+) et la broche 2 (-). Vous devez mesurer la tension de seuil de la LED infrarouge (généralement comprise entre 1,1V et 1,3V). Une valeur infinie indique une diode coupée; une valeur proche de 0V indique une diode en court-circuit.
La propreté de la zone de sécurité (Rappel d'isolation) :
La poussière accumulée, les traces de condensation ou les résidus de flux de brasage d'époque peuvent devenir légèrement conducteurs à haute tension, court-circuitant l'isolation de sécurité offerte par l'IS101.
Action d'atelier : Après avoir soudé le composant, nettoyez méticuleusement la zone périphérique sur les deux faces du circuit imprimé à l'aide d'alcool isopropylique pur et d'une brosse à poils durs.
Précautions de montage d'époque :
Les circuits d'automatismes et d'alimentation d'époque sont souvent montés sur des circuits imprimés simple face en bakélite, fragiles et sensibles à la surchauffe.
Installez systématiquement un support tulipe de précision DIP8 de haute qualité (avec des contacts dorés de préférence). Cela vous évitera de soumettre ce composant historique d'origine Isocom à la chaleur directe d'un fer à souder, tout en facilitant les diagnostics d'établi futurs.
Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum et de la soudure plomb-étain traditionnelle. Laissez la carte refroidir complètement, nettoyez au solvant, puis insérez délicatement l'IS101 à froid.
