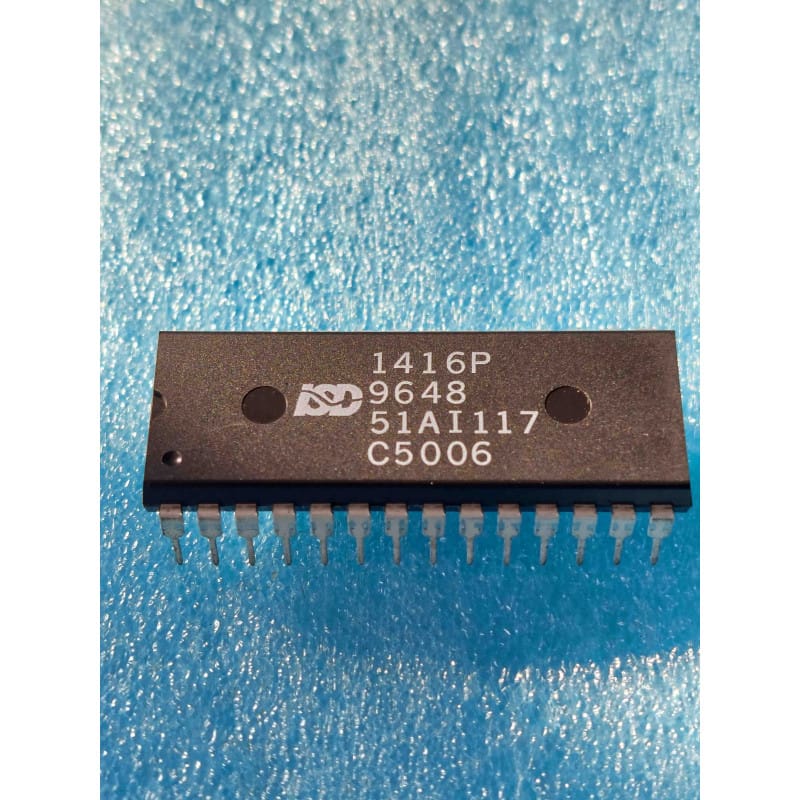

Le ISD1416P (couramment marqué 1416P avec le logo stylisé "ISD") est un circuit intégré mixte analogique-numérique historique, conçu et fabriqué aux États-Unis par Information Storage Devices (ISD) (pionnier de la technologie d'enregistrement de messages vocaux sans compression). Ce composant original adopte le format d'un boîtier traversant standard en plastique DIP28 (28 broches, corps large de 600 mils).
Le suffixe P spécifie de manière stricte la version en boîtier plastique double en ligne destiné au montage traversant traditionnel sur carte.
Il s'agit d'un circuit autonome d'enregistrement et de restitution de la parole d'une durée de 16 secondes, doté de la technologie de stockage analogique direct ChipCorder (Single-Chip Voice Record/Playback Device, boîtier DIP28 d'origine ISD). Contrairement aux systèmes de numérisation classiques qui convertissent le son en code binaire (ce qui nécessite un processeur, un convertisseur et de la mémoire vive), le ISD1416P utilise une mémoire EEPROM non-volatile brevetée pour stocker directement les signaux électriques analogiques de la voix sous leur forme brute (technologie DAST - Direct Analog Storage Technology). Cela élimine toute distorsion liée à la quantification ou à la compression numérique, offrant un rendu sonore d'une fidélité naturelle bluffante pour l'époque. Il intègre sur une seule puce de silicium un préamplificateur de microphone avec contrôle automatique de gain (AGC), des filtres anti-repliement, une horloge d'échantillonnage interne (8,0 kHz), la matrice de stockage et un amplificateur de puissance capable de piloter directement un haut-parleur de 16 Ohms. On retrouve massivement ce circuit intégré dans les répondeurs téléphoniques résidentiels des années 90, les modules d'annonces de sécurité (systèmes d'alarme), les jouets parlants et les automates de diffusion de messages d'accueil. Géré en qualité New Old Stock (NOS), ce composant original ISD est une pièce maîtresse pour la réparation et la restauration d'équipements audio et de télécommunication vintages.
Le diagnostic du message muet ou manquant (Le piège du mode d'adressage et de la broche PLAY) : Lors du dépannage d'un répondeur ou d'un automate d'alarme utilisant le ISD1416P, si aucune voix ne sort alors que le haut-parleur fonctionne, testez les signaux de déclenchement d'usine. Méthode d'atelier :
La puce offre deux modes de lecture : impulsionnelle via PLAYE (broche 24) ou maintenue via PLAYL (broche 23). Les deux sont actives sur un front descendant (0V). Une impulsion fugitive à la masse sur la broche 24 doit lancer la lecture complète du message stocké.
Si les lignes de commande passent bien à 0V mais que la sortie reste muette, contrôlez les broches d'adresses (A0 à A7, broches 1 à 7 et 9). Si le concepteur de la carte d'origine a configuré la puce pour découper les 16 secondes en plusieurs petits messages (en changeant les bits d'adresses), une défaillance de la logique amont peut router la puce vers une zone de mémoire vide. Si toutes les adresses sont à la masse (0V) et que le cycle de lecture ne démarre pas, la puce a été endommagée par une surtension. Remplacez-la par ton exemplaire NOS.
Le piège des bruits parasites et des ronflements à l'enregistrement (La séparation stricte VCCA / VCCD) : L'ISD1416P traite des signaux analogiques extrêmement faibles (de l'ordre du millivolt en entrée micro) sur la même puce que sa logique de contrôle numérique. Pour éviter de polluer le son, il possède des broches d'alimentation distinctes : VCCA / VSSA (broches 26/12 pour l'analogique) et VCCD / VSSD (broches 28/13 pour le numérique). La règle de l'art d'artisan : Lors de l'implantation de la nouvelle puce, assurez-vous que les condensateurs de découplage de ces deux lignes (souvent des condensateurs chimiques associés à des petits condensateurs au tantale ou céramique) sont en parfait état sur la carte hôte. Un condensateur de filtrage analogique fatigué détériorera irrémédiablement la qualité d'enregistrement du message vocal.
Précautions de manipulation et de préservation du message d'usine : L'ISD1416P est basé sur une structure EEPROM non-volatile. Bien que la puce soit robuste, évitez de l'approcher de sources de chaleur intenses prolongées hors utilisation ou d'émetteurs haute fréquence puissants qui pourraient, par couplage inductif, altérer les charges analogiques microscopiques piégées dans la matrice de silicium.
Installation sur support de précision DIP28 Large obligatoire : La matrice de mémoire analogique et l'amplificateur intégré tolèrent très mal les coups de chaud d'atelier. Ne brasez jamais directement le ISD1416P sur la carte d'origine. Installez impérativement un support tulipe DIP28 Large (600 mils) à contacts dorés. Procédez au brasage du support seul sur la platine (température de consigne de votre fer réglée à 310 degrés Celsius maximum), nettoyez soigneusement la zone à l'aide d'alcool isopropylique pour enlever tout résidu de flux conducteur, puis insérez délicatement ta puce ISD à froid une fois l'ensemble refroidi.
