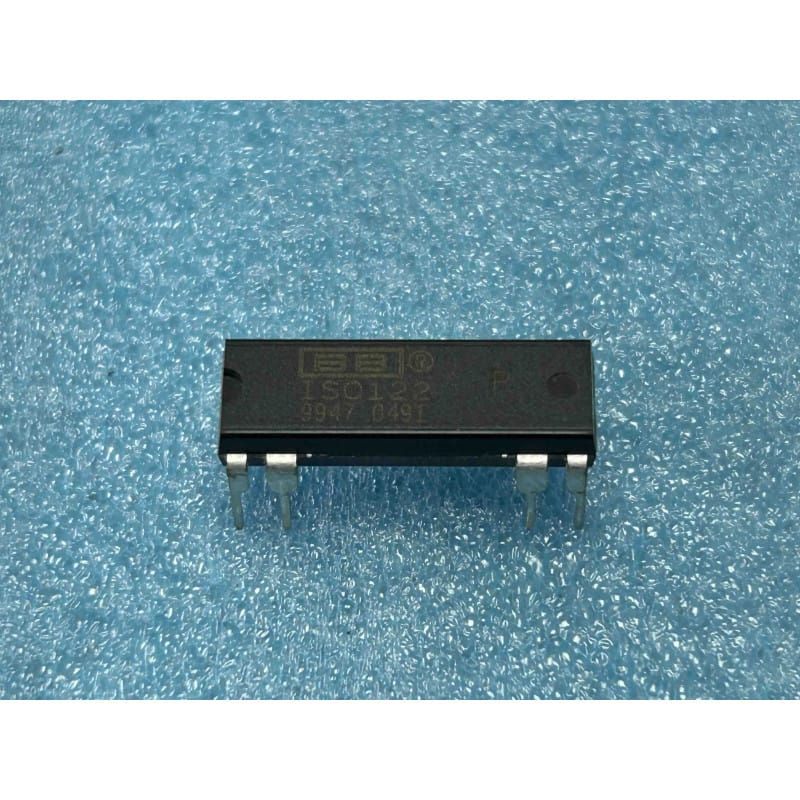

Amplificateur d'Isolement Capacitif de Haute Précision Burr-Brown ISO122P

Le ISO122P (ou ISO 122) est un composant analogique d'époque remarquable conçu par le fabricant américain de référence Burr-Brown. Logé dans un boîtier DIP8 plastique de format large (parfois désigné sous le nom de boîtier double-DIP à 8 broches, car il utilise l'entraxe physique de 300 mil ou 600 mil selon les révisions, mais avec seulement 8 broches réparties aux quatre coins), ce composant d'origine authentique et neuf de stock (NOS) est un amplificateur d'isolement analogique de précision (Isolation Amplifier).

Successeur technologique des anciens modèles volumineux à couplage optique ou magnétique (comme l'ISO100), l'ISO122 utilise une méthode d'isolement révolutionnaire par modulation/démodulation de fréquence à couplage capacitif. Très recherché pour le dépannage et la restauration d'instrumentations haut de gamme des années 90, il est indispensable pour protéger les circuits d'acquisition analogiques dans les environnements industriels sévères, les équipements médicaux d'époque et les cartes de mesure sur lignes de puissance ou courants forts.

Caractéristiques et Fonctions

L'ISO122P repose sur une modulation de rapport cyclique interne à haute fréquence (environ 500 kHz) transmise à travers une barrière de condensateurs gravés directement dans le silicium :

• Technologie d'isolement capacitif barrière : Contrairement aux optocoupleurs qui s'usent avec le temps, l'isolement capacitif offre une stabilité à long terme exceptionnelle et élimine totalement le problème de la baisse de rendement lumineux (baisse de CTR).

• Isolation galvanique de sécurité élevée : Offre une isolation continue garantie de 1500 Volts efficaces (RMS), protégeant l'étage de commande basse tension contre les transitoires, les surtensions destructrices et les boucles de masse.

• Excellentes caractéristiques analogiques (Gain unitaire) : Présente un gain fixe de 1 V/V d'une grande stabilité, avec une erreur de non-linéarité extrêmement faible (0,02% maximum).

• Bande passante confortable : Capable de transmettre proprement des signaux analogiques jusqu'à 50 kHz, ce qui le rend idéal pour l'acquisition de signaux de capteurs physiques rapides ou de signaux physiologiques.

• Boîtier DIP8 unique : Les 8 broches physiques sont disposées aux quatre angles du boîtier large afin de maximiser la distance d'isolement physique (creeping) sur le circuit imprimé entre la section d'entrée et la section de sortie.

Note technique & Conseils d'Atelier

• Le piège de l'alimentation double indépendante (Rappel indispensable) :

  Tout comme l'ISO100CP, l'ISO122P exige une étanchéité électrique parfaite pour fonctionner. Les sections d'entrée et de sortie doivent obligatoirement être alimentées par deux alimentations symétriques d'époque rigoureusement distinctes :

  1. Section Entrée (Input - Pin 1 à 4) : Alimentée par exemple par un premier rail stable (+Vcc1 / -Vee1) associé à sa masse d'entrée propre (Gnd1).

  2. Section Sortie (Output - Pin 5 à 8) : Alimentée par un second rail indépendant (+Vcc2 / -Vee2) relié à sa masse de sortie de décodage (Gnd2).

  • Rappel d'établi : Si vous commettez l'erreur d'unifier ces deux masses ou d'utiliser le même bloc d'alimentation, l'isolement de 1500 V est annulé, et des courants de boucle parasites viendront perturber la linéarité du signal analogique.

• Le diagnostic d'un signal analogique absent ou bruité :

  Si le canal d'isolement de votre carte d'acquisition reste bloqué à saturation positive ou négative :

  1. La présence des rails d'alimentation : Vérifiez les 4 tensions d'alimentation directement sur les broches du boîtier DIP8. Une tension asymétrique (par exemple +15V présent mais -15V absent à cause d'un condensateur d'époque en court-circuit) figera immédiatement la sortie au rail opposé.

  2. L'importance des condensateurs de découplage locaux : En raison de son fonctionnement par modulation haute fréquence à 500 kHz, l'ISO122P est extrêmement sensible au bruit de commutation d'alimentation. Vous devez impérativement souder un condensateur céramique ou tantale de 100 nF d'excellente qualité sur chaque rail d'alimentation (+Vcc1, -Vee1, +Vcc2, -Vee2) au plus près des broches du circuit. Sans ce découplage, la puce peut générer un bruit d'auto-oscillation important sur le signal de sortie analogique.

  3. La propreté de la zone d'isolement : Afin d'éviter la formation de chemins de fuite résistifs microscopiques sous l'effet de l'humidité ambiante, la fente d'exclusion physique située sous le composant sur le circuit imprimé doit être exempte de poussière ou de résidus de flux de soudure conducteurs. Nettoyez soigneusement la zone à l'aide d'alcool isopropylique pur après votre intervention.

• Précautions d'installation d'époque :

  • Pour préserver l'intégrité de la barrière capacitive d'isolement et éviter de soumettre ce silicium haut de gamme d'époque à un choc thermique direct, installez obligatoirement un support tulipe de précision de taille correspondante (DIP8 Large / 300 mil ou 600 mil selon le tracé de la carte d'époque) avec des contacts dorés.

  • Soudez le support vide à l'aide d'un fer à braser réglé à 310 degrés Celsius maximum avec de la soudure plomb-étain traditionnelle. Laissez refroidir la carte, nettoyez soigneusement à l'alcool isopropylique, puis insérez délicatement l'ISO122P à froid dans son logement.
