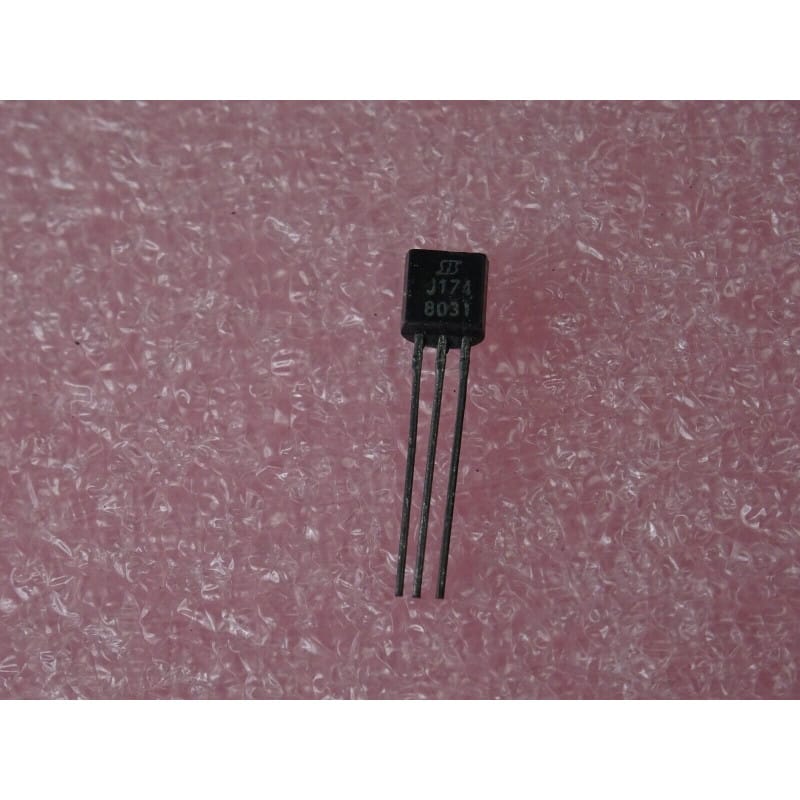

Transistor à effet de champ à grille jonction de type P (P-Channel JFET), issu des fabrications historiques de Siliconix, référence J174. Conçu spécifiquement pour les applications de commutation analogique haute vitesse, les échantillonneurs-bloqueurs (sample-and-hold), les multiplexeurs et les étages d'entrée à haute impédance. Encapsulé sous le boîtier plastique standard à 3 broches TO-92. Matériel à l'état neuf de stock d'origine (NOS), vendu à l'unité.
Points Forts & Spécificités Techniques
Faible Résistance à l'État Passant : Le J174 se distingue par une résistance drain-source très basse à l'état passant, garantissant une transmission de signal sans atténuation notable dans les circuits audio ou de mesure.
Qualité Siliconix d'Époque : Fabricant pionnier et référence absolue dans la conception des transistors à effet de champ, assurant des caractéristiques électriques stables et conformes aux spécifications JEDEC.
Format Traversant Standard TO-92 : Permet une intégration aisée sur les circuits imprimés grâce à son encombrement réduit et sa disposition de broches normalisée.
Conseils d'Atelier & Raccordement
Brochage Normalisé TO-92 (Composant vu de face, face plate comportant le marquage orientée vers soi, broches pointant vers le bas) :
Broche 1 (gauche) : Source (S) (ou Drain selon la symétrie interne du composant)
Broche 2 (centre) : Grille (Gate - G)
Broche 3 (droite) : Drain (D) (ou Source)
Rappel d'atelier : Sur de nombreux JFET discrets, le Drain et la Source sont électriquement interchangeables, mais il est recommandé de respecter le brochage standard ou de vérifier l'orientation avec un testeur de composants.
Précautions de Manipulation : Bien que les JFET soient généralement moins sensibles aux décharges électrostatiques (ESD) que les MOSFETs à grille isolée, l'utilisation d'un plan de travail protégé reste de mise pour préserver les composants sensibles de stock ancien.
Composants Électroniques Actifs / Transistor JFET P-Channel Siliconix J174 boîtier TO-92 neuf (vendu à l'unité).
