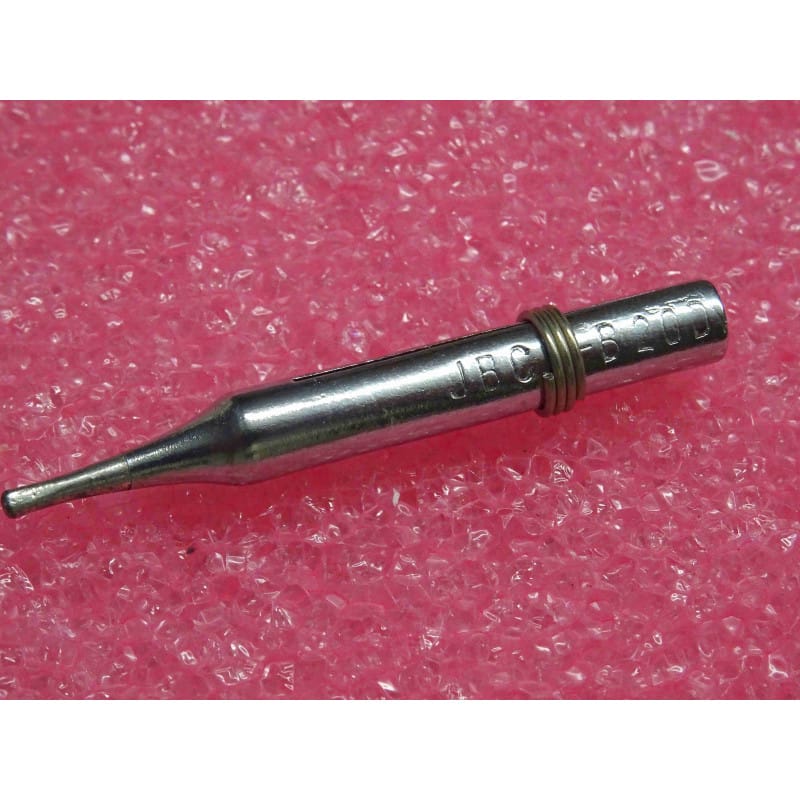

Panne de rechange démontable de précision d'origine constructeur par JBC Soldering SL (Barcelone, Espagne), référence catalogue B-20 D (B20D / B-20D), enregistrée sous le code officiel 0140403 (série Classic Tips 14). Conçue avec une extrémité active en tournevis / burin plat droit de 2,0 mm de largeur par 1,2 mm d'épaisseur, cette panne en cuivre électrolytique haute pureté bénéficie du procédé de blindage multicouche JBC (barrière galvanique de fer anti-érosion, sous-couche nickel et traitement chrome externe). Elle est spécialement dimensionnée pour équiper les fers à souder de précision de la gamme classique JBC : 14N (230 V), 14S (11 W) et 14ST (11 W), offrant une excellente surface de contact pour le brasage traversant fin, les pistes de circuits imprimés et les composants CMS discrets.
Arête Plate 2,0 × 1,2 mm : Surface de contact optimale pour injecter rapidement la chaleur sur la pastille et la queue du composant sans risque de surchauffe locale.
Traitement Multicouche Longue Durée JBC : Épaisse couche de fer protégeant le cœur en cuivre contre la dissolution agressive par l'étain liquide et les flux décapants.
Ajustement Mécanique Précis : Alésage intérieur rectifié assurant un contact direct avec l'élément chauffant du fer 14ST / 14S pour une conductivité thermique maximale.
Pré-étamage d'Usine : Extrémité prête à l'emploi garantissant une mouillabilité immédiate dès la première mise en chauffe.
Montage sur Fer JBC 14N / 14S / 14ST :
Réaliser l'opération exclusivement fer éteint, débranché du secteur et totalement froid.
Desserrer la petite vis latérale située sur la bague avant du fer.
Insérer la panne B-20 D à fond dans le canon pour garantir un contact thermique axial complet avec le corps de chauffe.
Resserrer modérément la vis à la main avec un tournevis plat, sans forcer.
Premier Allumage :
Dès que le fer atteint sa température de fonctionnement, appliquer immédiatement du fil de soudure sur l'arête de 2 mm pour saturer la surface active.
Entretien & Préservation :
Nettoyer l'arête sur de la laine de laiton sèche ou une éponge végétale propre et humide.
Ne jamais utiliser d'abrasif (lime, papier de verre) afin de préserver l'intégrité de la couche de fer protectrice.
Laisser systématiquement une perle d'étain de protection sur l'extrémité avant d'éteindre ou de reposer le fer sur son support.
Outillage & Consommables JBC / Panne tournevis plat 2,0 × 1,2 mm B-20 D (0140403) pour fers de précision JBC 14N, 14S et 14ST neuve d'origine constructeur.
