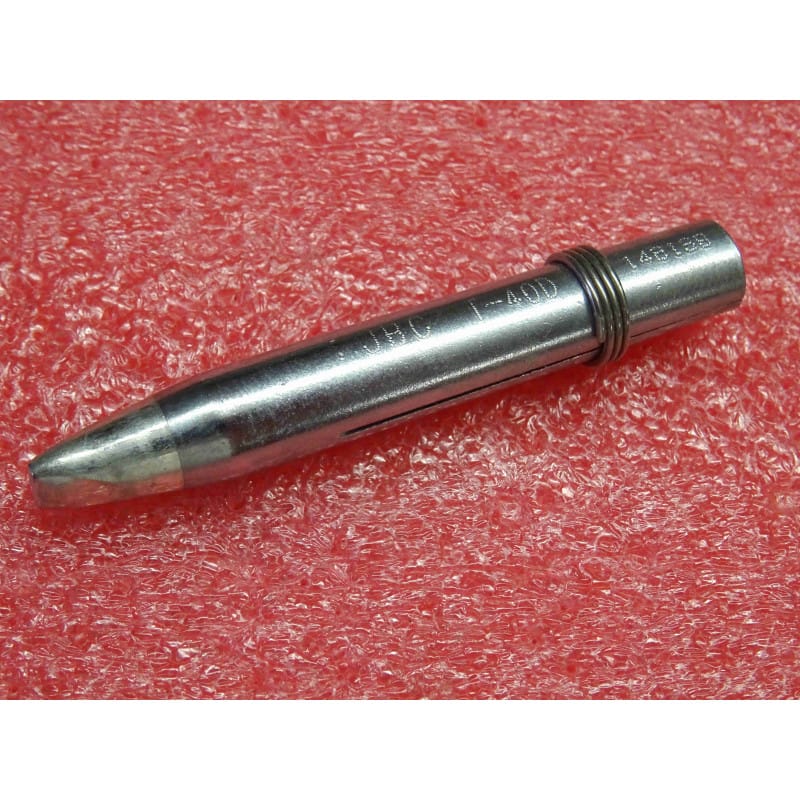

Panne de rechange industrielle longue durée d'origine constructeur par JBC Soldering SL (Barcelone, Espagne), référence catalogue T-40 D (T40D / T-40D), enregistrée sous le code officiel 0300608. Conçue avec une large extrémité active en tournevis / burin plat de 4,0 mm de largeur par 1,5 mm d'épaisseur, cette panne massive en cuivre électrolytique haute pureté bénéficie du procédé de blindage multicouche JBC (barrière de fer anti-érosion, nickel et chrome). Elle est spécialement adaptée aux fers d'atelier directs sur secteur de la gamme classique JBC : 30S (25 W), 30ST (25 W), 40S (26 W), 40ST (26 W), IN2100 (40 W) et SL2020 (fer thermorégulé), offrant un transfert calorifique massif pour les brasures lourdes et les composants de puissance.
Arête Massive 4,0 × 1,5 mm : Surface de contact généreuse permettant d'injecter rapidement une forte quantité de chaleur dans les pièces métalliques épaisses sans provoquer de collage ou de soudure sèche.
Traitement Multicouche Longue Durée JBC : Épaisse couche de fer protégeant le cœur en cuivre contre l'érosion agressive de l'étain liquide et des flux modernes sans plomb.
Ajustement Mécanique Précis : Alésage intérieur rectifié assurant un contact intime avec l'élément chauffant pour limiter les pertes de conduction thermique.
Étamage d'Origine Réactif : Extrémité pré-étamée en usine garantissant une mouillabilité immédiate dès la première montée en température.
Montage sur Fer JBC :
Effectuer impérativement le remplacement fer éteint, débranché du secteur et totalement froid.
Desserrer la vis latérale de blocage sur la bague du fer (30S, 40S, IN2100, SL2020).
Insérer la panne T-40 D à fond dans le canon de chauffe pour assurer un contact axial complet avec le fond de l'élément chauffant.
Resserrer modérément la vis de blocage à la main avec un tournevis adapté, sans forcer.
Premier Allumage :
Dès que le fer atteint sa température de consigne, appliquer immédiatement de la soudure fraîche sur l'arête de 4 mm pour saturer la surface active.
Entretien & Maintenance Préventive :
Nettoyer la face de 4 mm sur laine de laiton sèche ou éponge végétale propre.
Proscrire tout outil abrasif (lime, toile émeri) qui détruirait irréversiblement la couche protectrice de fer.
Laisser systématiquement une perle d'étain de protection sur l'arête avant d'éteindre ou de débrancher l'outil.
Outillage & Consommables JBC / Panne tournevis large 4,0 × 1,5 mm T-40 D (0300608) pour fers JBC 30S, 40S, IN2100 et SL2020 neuve d'origine constructeur.
