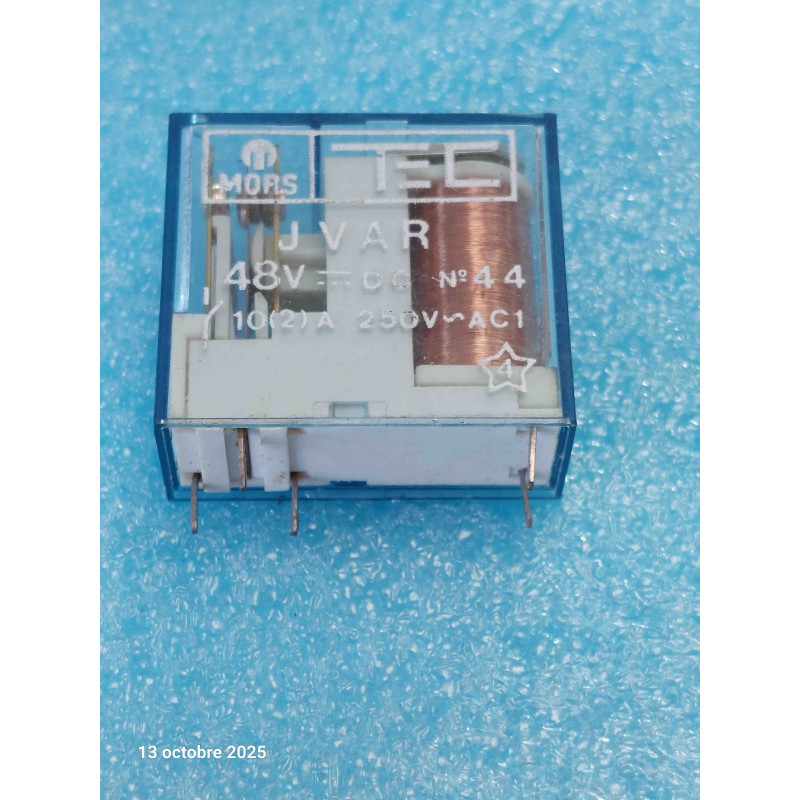

Le relais électromagnétique de puissance de la marque TEC / JVAR avec bobine en 48Vdc en version New Old Stock (stock ancien neuf) est un composant électromécanique professionnel conçu pour la commutation de charges de puissance modérée à élevée dans les circuits industriels, les alimentations ou les équipements de télécommunication fonctionnant en logique 48V.
Type de Composant : Relais électromagnétique de puissance pour circuit imprimé ou support (Power Relay).
Fabricant / Référence : TEC / JVAR.
Tension de Bobine : 48 Vdc (Courant continu, standard pour les réseaux de télécommunication, les alimentations industrielles ou les systèmes embarqués spécifiques).
Calibre Électrique (Contacts) : 10 A sous 250 Vac (Capacité de coupure robuste pour charges résistives ou inductives).
Configuration des Contacts : Monopolaire inverseur / 1 RT / 1 Form C / SPDT (Single Pole Double Throw).
Nombre de Broches : 5 broches (Agencement standard incluant les deux bornes de bobine et les trois bornes de commutation : Commun, Repos NC, Travail NO).
État : New Old Stock (NOS) – Pièce d'origine neuve jamais montée, issue d'un stock de réserve d'atelier préservé.
Signification de la conception :
Permet d'isoler galvaniquement la commande en 48Vdc du circuit de puissance secteur (jusqu'à 250Vac), garantissant une sécurité et une fiabilité accrues dans les environnements techniques spécifiques.
Repérage et Connexion : Identifiez rigoureusement la disposition des 5 broches (les deux bornes de l'enroulement de bobine 48Vdc et les trois broches de puissance) à l'aide de la sérigraphie du boîtier ou d'un testeur de continuité avant l'implantation ou le raccordement.
Environnement : Systèmes de télécommunication, alimentations industrielles, armoires de commande et équipements électroniques professionnels fonctionnant en logique 48V.
Diagnostic Express (Pannes et Vérifications) :
Vérification d'usage : S'agissant d'un composant de stock ancien (NOS), contrôlez systématiquement la résistance ohmique de la bobine à l'ohmmètre et l'absence d'oxydation sur les broches avant la pose.
Mesures : Valider l'établissement de la continuité sur les voies de contact (repos et travail) lors de l'excitation de la bobine en 48Vdc hors circuit.
Recommandations de Montage & Restauration :
Sécurité et Isolation : Veillez à respecter les distances d'isolement sur le circuit imprimé ou le support en raison de la présence conjointe d'un circuit de commande et de tensions secteur (250Vac) sur les contacts. Utilisez un fer à souder à température contrôlée.
