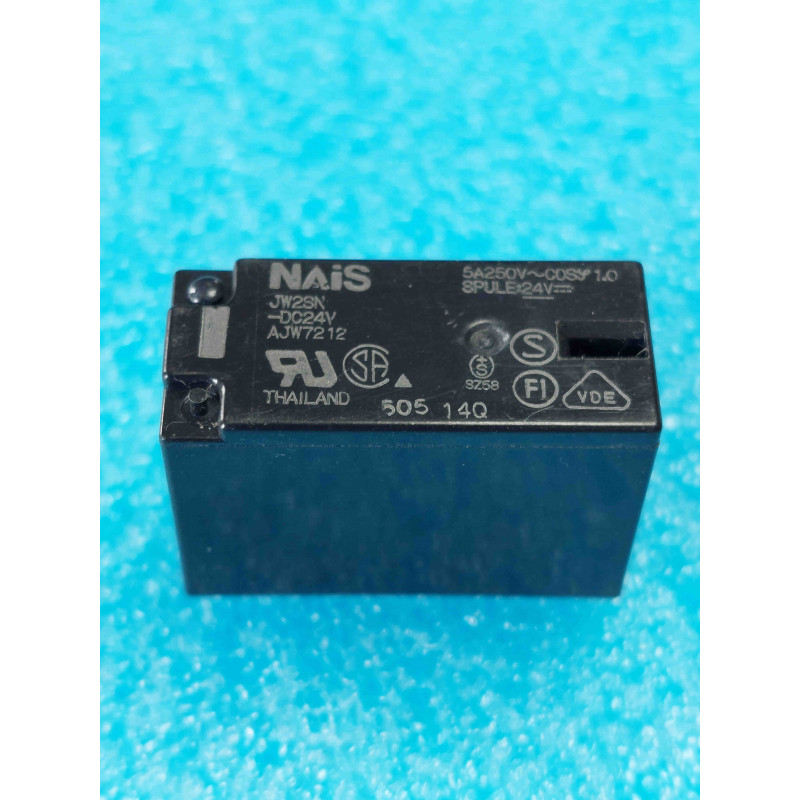

Le relais électromagnétique miniature de puissance de la marque Nais (Matsushita / Panasonic) de référence JW2SN-DC24V (code interne AJW7212) est un composant électromécanique de haute fiabilité, conçu pour la commutation multipolaire sécurisée de charges de puissance modérée dans les cartes électroniques professionnelles et industrielles.
Type de Composant : Relais électromagnétique miniature de puissance à double contact inverseur pour circuit imprimé (Power PCB Relay).
Fabricant / Référence : Nais (Matsushita / Panasonic) / JW2SN-DC24V (AJW7212).
Tension de Bobine : 24 Vdc (Courant continu).
Calibre Électrique (Contacts) : 5 A sous 250 Vac (Capacité de coupure robuste pour charges résistives et inductives modérées).
Configuration des Contacts : 2 RT / 2 Form C / DPDT (Double Pole Double Throw - Bipolaire Inverseur).
Nombre de Broches : 8 broches (agencement standard pour bobine et doubles contacts inverseurs).
Conditionnement : Composant unitaire ou par lot selon conditionnement atelier.
Signification de la conception :
Série JW2 Nais/Matsushita : Conçue pour offrir une excellente rigidité diélectrique et une isolation renforcée entre la bobine et les circuits de commutation, garantissant une sécurité optimale.
Double contact inverseur (2 RT) : Permet de commuter simultanément deux circuits distincts ou d'inverser la polarité d'une charge à partir d'une seule commande en 24V continu.
Repérage et Connexion : Identifiez rigoureusement le brochage des 8 broches (2 bornes pour la bobine 24Vdc, et 2 jeux complets de contacts inverseurs : Commun, NF, NO) avant l'implantation sur circuit imprimé ou sur support.
Environnement : Automatismes industriels, équipements électrotechniques, cartes de commande et interfaces de puissance en 24V continu.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement sur l'un ou les deux pôles malgré l'application de la tension 24Vdc sur la bobine, résistance de contact anormale ou collage des grains de contact suite à des commutations répétées sur charge inductive sans protection.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et vérifier l'alternance de la continuité sur les voies repos (NC) et travail (NO) des deux sections lors de l'excitation.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à température contrôlée pour préserver l'intégrité du boîtier et des broches lors de la maintenance de cartes électroniques industrielles.
