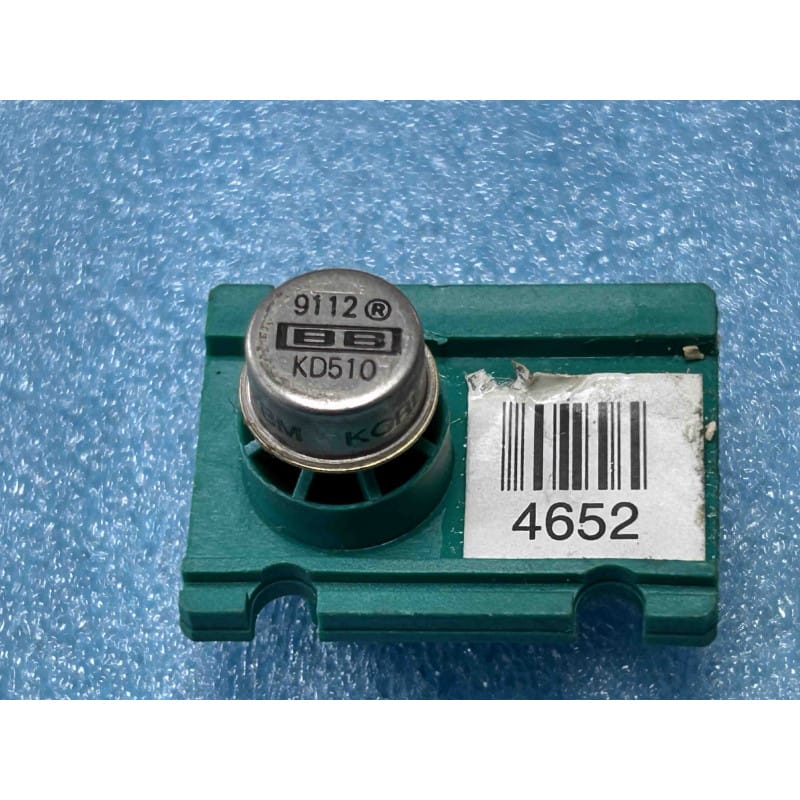

Le KD510 (ou KD 510) est un module hybride de précision d'époque conçu par le prestigieux constructeur américain d'élite Burr-Brown (reconnaissable à son logo historique "BB"). Ce composant d'origine authentique et neuf de stock (NOS) est un circuit analogique de précision et référence de tension stable, généralement conçu pour s'associer aux convertisseurs ultra-rapides des séries KD305 et KD505.
Développé à la fin des années 70 et durant les années 80, ce module hybride haut de gamme assure l'asservissement, la correction de dérive thermique et la stabilisation de tension pour les applications d'acquisition et de conversion de données rapides. On le retrouve dans les instruments de mesure de précision d'époque (oscilloscopes de laboratoire haut de gamme, systèmes d'acquisition d'images médicales, analyseurs de spectre et testeurs industriels automatisés).
Le KD510 utilise la technologie hybride propriétaire de Burr-Brown, assemblant des puces de silicium sélectionnées et un réseau de résistances sur film mince ajusté au laser sur un substrat céramique commun :
Stabilité thermique exceptionnelle : Conçu pour maintenir une référence de tension ou un point de fonctionnement analogique d'une dérive extrêmement faible face aux variations de température d'atelier.
Technologie Hybride Hermétique : Logé dans un boîtier métallique scellé, ce circuit est totalement protégé contre l'humidité, l'oxydation et les rayonnements électromagnétiques (cage de Faraday), garantissant une longévité de plusieurs décennies sans altération de ses spécifications d'origine.
Compatibilité système Burr-Brown : Sert d'étage de référence ou de conditionnement de signal à faible bruit pour les convertisseurs numérique-analogique (DAC) et analogique-numérique (ADC) rapides de la même génération.
Le diagnostic d'une panne de référence ou de dérive analogique :
Si le système d'acquisition ou l'instrument qui utilise le KD510 présente une dérive de mesure progressive (le zéro ou l'amplitude maximale change au bout de quelques minutes de fonctionnement) ou si les conversions de signaux sont incohérentes :
La vérification de la tension de référence en sortie : Utilisez votre voltmètre de table de précision pour mesurer la tension aux bornes de sortie du KD510. Si la tension fluctue, dérive de manière importante ou est totalement absente, le composant ou sa boucle de régulation périphérique est défaillante.
Vérification du découplage et du bruit d'alimentation : Les circuits hybrides de précision Burr-Brown exigent des tensions d'alimentation d'une propreté absolue. Les condensateurs de filtrage et de découplage locaux (généralement des condensateurs céramiques multicouches de 100 nF doublés de condensateurs tantale d'époque) doivent être minutieusement testés (ESR et fuites). S'ils sont secs, le bruit électrique du secteur ou des circuits numériques adjacents va perturber le KD510, se répercutant directement sur la précision globale de votre chaîne de conversion.
Vérification de la propreté de la carte (Courants de fuite) : Les circuits analogiques de précision sont très sensibles aux impuretés de surface. Des traces d'humidité, de poussière ou de résidus de flux de brasage acide peuvent créer des chemins de fuite conducteurs microscopiques entre les broches, faussant la précision du module. Nettoyez soigneusement la zone à l'aide d'alcool isopropylique pur.
Précautions d'installation d'époque :
Les boîtiers hybrides métalliques de Burr-Brown contiennent des fils de liaison microscopiques en or reliant la puce de silicium interne au substrat céramique et aux broches de sortie. Une chaleur excessive et prolongée sur les broches peut irrémédiablement endommager ces connexions internes.
Ne soudez jamais directement le KD510 sur le circuit imprimé d'époque. Utilisez impérativement un support de circuit intégré de précision (tulipe) de taille correspondante, doté de contacts dorés pour garantir une liaison parfaite sans résistance de contact parasite.
Soudez le support vide à l'aide d'un fer à braser réglé à 310 degrés Celsius maximum avec de la soudure plomb-étain traditionnelle. Attendez le refroidissement complet de la platine, nettoyez au solvant isopropylique, puis insérez délicatement le KD510 à froid dans son support en respectant l'orientation du repère détrompeur.
