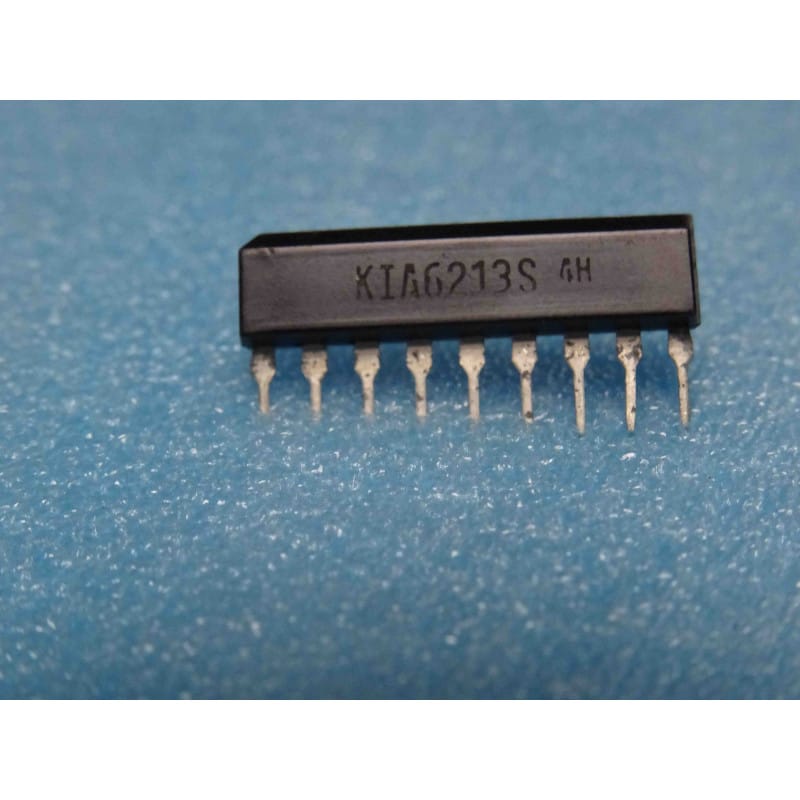

Le KIA6213S (conçu par le fabricant coréen KEC - Korea Electronics sous licence ou inspiration des standards japonais de Toshiba) est un circuit intégré monolithique d'époque conçu comme un amplificateur de puissance audio monocanal à faible consommation. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique vertical plat à 9 broches en ligne (SIP9 ou SIL9).
Ce petit amplificateur d'époque est spécialement optimisé pour les équipements audio portatifs alimentés par piles (tensions de fonctionnement faibles). Il délivre une puissance de sortie typique de 0,5 Watt sous une impédance de charge de 8 ohms (avec une alimentation à 6 V). Sa compacité et son absence de besoin de dissipateur thermique externe en faisaient le choix idéal pour les radios de poche, les petits magnétocassettes portatifs, les talkies-walkies et les jouets électroniques des années 80 et 90.
Conçu pour le Matériel Portatif : Consommation de courant au repos extrêmement faible (environ 4,5 mA sous 6 V), prolongeant de façon significative la durée de vie des piles de l'appareil.
Large Plage de Tension d'Alimentation : Fonctionne de manière très stable sur une plage d'alimentation basse allant de 4 V à 12 V (alimentation nominale recommandée à 6 V ou 9 V).
Intégration Simplifiée : Nécessite très peu de composants passifs périphériques pour fonctionner à l'établi, facilitant l'implantation sur des circuits imprimés compacts.
Brochage Standard (SIP9, broches orientées vers le bas, écriture face à vous) :
Broche 1 : Sortie Bootstrap
Broche 2 : Sortie Audio (OUTPUT - à relier au haut-parleur via un condensateur électrolytique de liaison de 220 µF à 470 µF)
Broche 3 : Tension d'alimentation positive (Vcc)
Broche 4 : Filtre de découplage d'alimentation (Ripple Filter)
Broche 5 : Entrée de rétroaction / Réaction (Feedback)
Broche 6 : Entrée Audio (INPUT)
Broche 7 : Masse d'entrée / Signal (GND Signal)
Broche 8 : Compensation de phase
Broche 9 : Masse de puissance (GND Power)
Test de Diagnostic Rapide (Hors tension) :
Un court-circuit franc (0 ohm ou bip continu au multimètre) entre la broche d'alimentation 3 (Vcc) et la broche de masse de puissance 9 (GND) indique que l'étage de puissance de sortie de la puce a grillé.
Si l'amplificateur émet un sifflement ou chauffe anormalement lors de la mise sous tension, remplacez d'office le petit condensateur céramique de compensation d'époque relié à la broche 8 ainsi que le condensateur de découplage de la broche 4.
Soudage & Installation :
Pour les opérations de maintenance de précision sur vos cartes radio d'époque, veillez à ne pas surchauffer les pastilles de cuivre d'origine souvent très fines.
Soudez avec une panne propre de précision à 280°C - 300°C maximum pendant 2 à 3 secondes par patte. Nettoyez soigneusement la zone de travail à l'alcool isopropylique pur.
