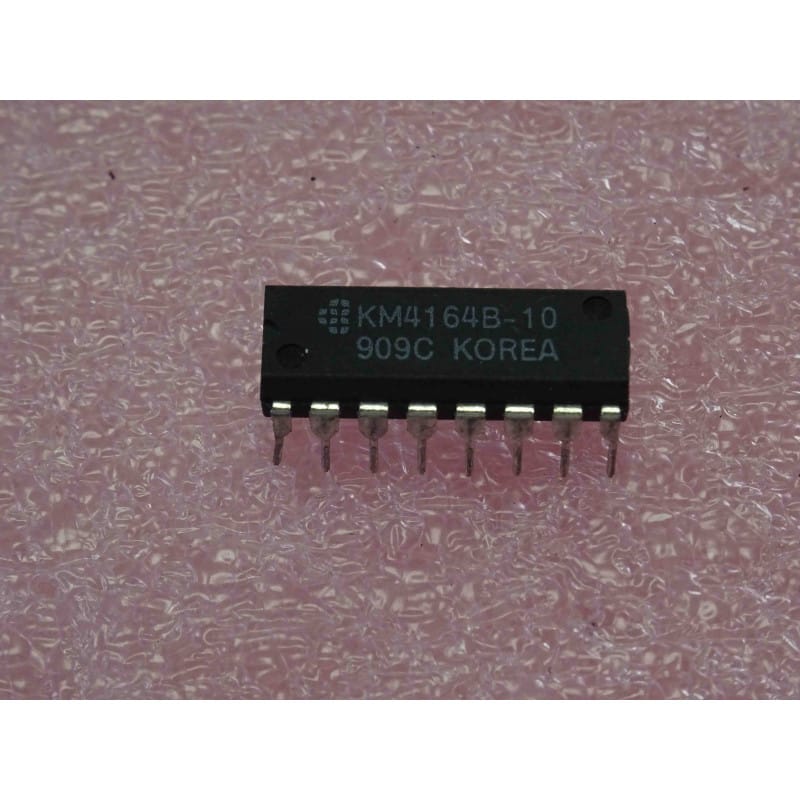

Le KM4164B-10 (fabriqué par le constructeur coréen Samsung) est un circuit intégré monolithique d'époque conçu comme une mémoire vive dynamique (DRAM) de 64 Kbits. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 16 broches (DIP16).
Cette puce mémoire est un grand classique de la micro-informatique des années 80. Avec son organisation en 64 536 mots de 1 bit (64K x 1), elle a équipé par blocs de 8 puces (pour former 64 Ko) ou 16 puces (pour 128 Ko) les ordinateurs familiaux et professionnels légendaires de cette décennie, notamment le Commodore 64, l'Amstrad CPC 464/664/6128, les micros MSX, l'Apple IIe/IIc, l'Atari XL/XE, ainsi que les cartes d'extension mémoire pour IBM PC/XT.
Le suffixe -10 indique un temps d'accès très rapide pour cette génération de 100 ns, ce qui lui permet de remplacer sans problème des versions d'origine plus lentes (comme les -12 pour 120 ns ou -15 pour 150 ns).
Technologie DRAM 64K x 1 : Mémoire dynamique nécessitant des cycles de rafraîchissement périodiques (généralement gérés automatiquement par le contrôleur mémoire ou le processeur vidéo d'époque comme le VIC-II sur C64).
Temps d'Accès Performant (100 ns) : Version rapide (-10), idéale pour les machines modifiées, accélérées ou nécessitant des timings d'écriture serrés.
Alimentation Unique +5 V : Contrairement aux anciennes générations de RAM 16K (type 4116) qui exigeaient trois tensions d'alimentation (-5 V, +5 V, +12 V), la 4164 se simplifie avec une seule ligne d'alimentation positive de +5 V, évitant ainsi de griller les puces en cas de défaillance d'un des rails de l'alimentation d'époque.
Le cas classique du "Commodore 64 - Écran noir" :
Sur le C64, les puces DRAM d'époque (souvent des MT ou MOS d'origine) sont réputées pour chauffer et vieillir très mal, causant un blocage complet de la machine au démarrage (écran noir). Le remplacement par des KM4164B-10 de Samsung est une solution de réparation extrêmement fiable et courante.
Si l'une des puces de mémoire est anormalement chaude au toucher après quelques secondes sous tension, elle est presque certainement en court-circuit interne et doit être remplacée.
Brochage Standard (DIP16, vu du dessus) :
Broche 1 : Non connectée (NC - parfois utilisée pour le signal de rafraîchissement sur certaines variantes, mais laissée libre sur la 4164 standard)
Broche 2 : Entrée des données (D / Data In)
Broche 3 : Écriture (W / Write Enable - active à l'état bas)
Broche 4 : Stroboscope d'adresses de lignes (RAS - Row Address Strobe)
Broche 5 : Ligne d'adresses A0
Broche 6 : Ligne d'adresses A2
Broche 7 : Ligne d'adresses A1
Broche 8 : Tension d'alimentation positive (Vcc / +5 V)
Broche 9 : Ligne d'adresses A7
Broche 10 : Ligne d'adresses A5
Broche 11 : Ligne d'adresses A4
Broche 12 : Ligne d'adresses A3
Broche 13 : Ligne d'adresses A6
Broche 14 : Sortie des données (Q / Data Out)
Broche 15 : Stroboscope d'adresses de colonnes (CAS - Column Address Strobe)
Broche 16 : Masse générale (GND / 0 V)
Précautions de Dessoudage et Brasage :
Les circuits imprimés double face des ordinateurs d'époque (notamment ceux des cartes mères Amstrad, Atari ou Commodore) ont des pastilles de cuivre très fragiles qui se décollent facilement à la chaleur.
Pour retirer proprement une puce défectueuse sans abîmer les pistes, il est recommandé de couper les pattes de la puce HS au ras du boîtier plastique avec une pince coupante fine de précision, puis de retirer chaque patte restante une par une à l'aide d'une tresse à débraser ou d'une pompe à dessouder.
Installez systématiquement des supports de précision tulipe à 16 broches (largeur 300 mil) pour les nouvelles puces. Cela vous évitera de devoir dessouder à nouveau la RAM lors d'un futur dépannage.
Soudez les supports avec un fer propre réglé à 280°C - 300°C maximum. Nettoyez soigneusement les résidus de flux à l'alcool isopropylique pur.
