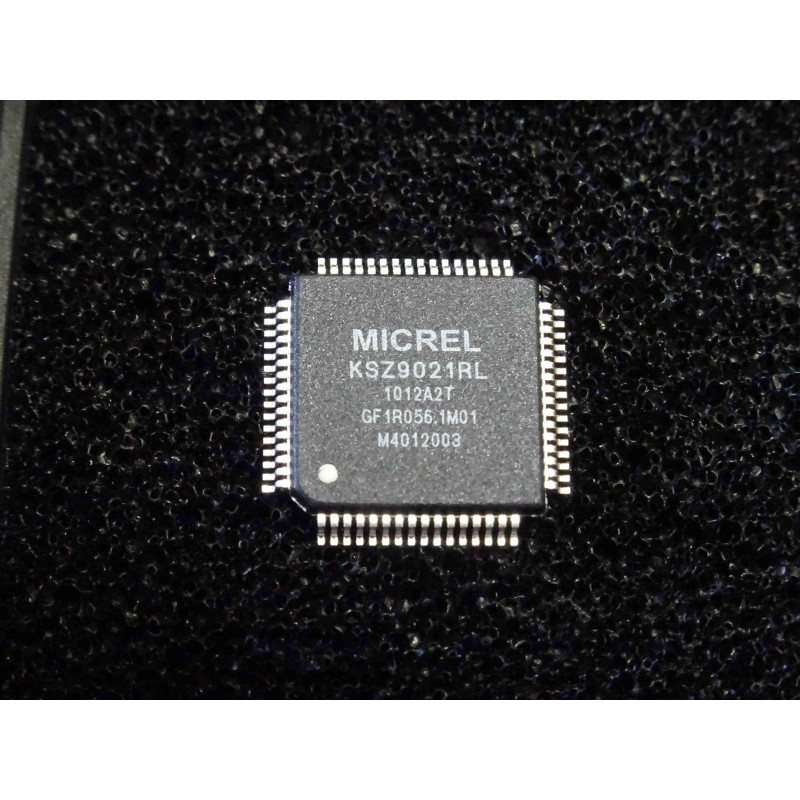

Le KSZ9021RL est un circuit intégré de couche physique (PHY) Ethernet 10/100/1000 Mbps hautes performances, développé à l'origine par Micrel Semiconductor (aujourd'hui Microchip Technology). Logé dans un boîtier LQFP64 pour montage en surface (CMS / SMD), ce composant offre une solution complète pour la transmission de données Gigabit sur câble de cuivre torsadé standard (Cat5/Cat5e/Cat6).
Sa caractéristique principale est le support de l'interface RGMII (Reduced Gigabit Media Independent Interface) simplifiée, fonctionnant sous une tension logique de 2,5V ou 3,3V. C'est une pièce de choix pour les cartes mères industrielles, les commutateurs réseau (switches), les routeurs, les box internet haut de gamme et les systèmes embarqués d'époque (processeurs ARM, SoC ou FPGA).
Note technique :
Avantage de l'interface RGMII : L'interface RGMII du KSZ9021RL permet de faire transiter les signaux Gigabit en n'utilisant que 12 broches d'interconnexion avec le contrôleur MAC (processeur), contre plus de 24 broches sur les anciennes interfaces GMII. Cela simplifie drastiquement le routage des pistes et réduit l'encombrement sur le circuit imprimé.
Technologie LinkMD : Ce circuit intègre un système exclusif de diagnostic de câble basé sur la réflectométrie temporelle (TDR). Il est capable de détecter à distance un problème sur le câble réseau (court-circuit, câble sectionné, connecteur mal serti) et d'indiquer précisément la distance de la panne.
Conseils Pro :
Le piège critique du routage des lignes RGMII (Écarts temporels / Skew) : Les signaux Gigabit transitent sur l'interface RGMII à une fréquence d'horloge de 125 MHz, les données étant échantillonnées sur les deux fronts (montant et descendant). À cette vitesse, le routage des pistes de cuivre entre le KSZ9021RL et votre processeur/FPGA doit être ultra-rigoureux. Toutes les pistes du bus de données (TXD, RXD, TX_CLK, RX_CLK) doivent impérativement avoir la même longueur physique à la fraction de millimètre près pour éviter les décalages temporels (Clock Skew). Un écart de longueur de piste trop important provoquera des pertes de paquets de données ou un refus total de la puce de négocier la connexion à 1000 Mbps (elle restera bloquée en 100 Mbps).
Isolation et transformateur magnétique (Le couplage RJ45) : Ne connectez jamais les broches différentielles de sortie réseau (MDI0+/- à MDI3+/-) directement sur une prise RJ45 brute. Vous devez impérativement passer par un module de transformateurs magnétiques d'isolement Gigabit (souvent intégré directement dans les blocs RJ45 de type "MagJack"). Ce transformateur protège la puce Micrel contre les tensions de mode commun, l'électricité statique et les boucles de masse entre les équipements réseau.
