Le KTY81-210 (conçu par Philips Semiconductors / NXP) est un capteur de température analogique au silicium de haute précision. Contrairement aux thermistances CTN classiques, il s'agit d'un capteur à coefficient de température positif (PTC), dont la résistance électrique augmente de manière quasi linéaire et très stable avec l'élévation de la température.

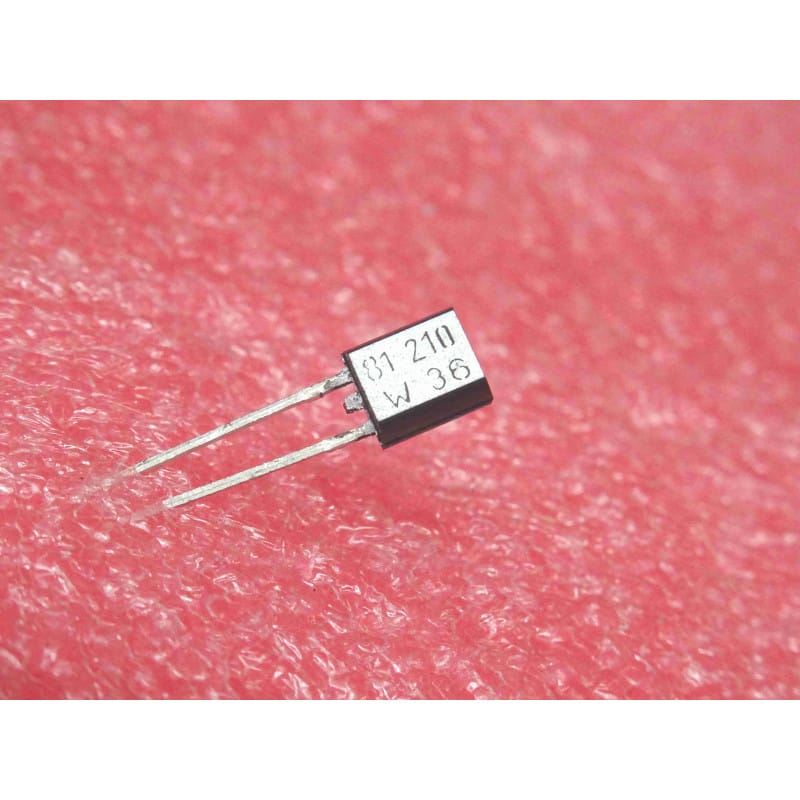

Proposé sous forme d'un lot de 2 composants d'origine authentiques et neufs de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique d'époque très spécifique à deux broches : le SOD70 (semblable à un petit boîtier transistor TO-92 à deux pattes, avec un détrompeur plat d'un côté).
Ce capteur d'époque est largement utilisé dans l'automobile, les systèmes de chauffage/climatisation industriels, la protection thermique de moteurs et les circuits de régulation électronique générale des années 80 à nos jours.
Technologie au Silicium (PTC) : Offre une dérive à long terme extrêmement faible et une excellente répétabilité des mesures par rapport aux thermistances traditionnelles à base de céramique métallique.
Plage de Mesure Étendue : Couvre une plage de températures d'atelier allant de -55°C à +150°C (-67°F à +302°F).
Résistance Nominale de Précision : Présente une valeur de résistance calibrée de 2000 Ohms (2 kOhms) à la température de référence de +25°C.
Le Principe de Mesure (La caractéristique de résistance) :
La résistance du KTY81-210 varie en fonction de la température suivant une courbe définie par le constructeur :
À -55°C : la résistance chute à environ 980 Ohms.
À +25°C : la résistance est de 2000 Ohms (point de calibration standard).
À +100°C : la résistance atteint environ 3392 Ohms.
À +150°C : la résistance maximale est d'environ 4280 Ohms.
Diagnostic Express à l'Établi (Symptômes de valeurs erronées ou d'instabilité) :
La mesure de température dérive ou l'affichage de contrôle s'affole :
Le courant de mesure (Icc) est trop élevé : Le KTY81-210 est sensible à l'auto-échauffement. Le passage du courant de mesure à travers le silicium génère des calories qui faussent la mesure.
Règle d'or d'atelier : Le courant d'alimentation de mesure ne doit jamais dépasser 2 mA (1 mA maximum recommandé). Si votre circuit d'époque applique une tension trop élevée sans résistance de limitation adéquate, le capteur mesurera sa propre chaleur plutôt que celle du milieu ambiant.
Le capteur est lu à une valeur infinie ou nulle :
Utilisez votre multimètre en mode ohmmètre directement aux bornes du capteur déconnecté. À température ambiante (~20°C à 22°C), vous devez mesurer une valeur stable d'environ 1920 à 1960 Ohms. Une valeur de 0 Ohm indique un court-circuit interne (généralement dû à une contrainte mécanique ou une surchauffe au soudage), et une valeur infinie indique une rupture du fil de liaison micrométrique interne.
Recommandations de Restauration & Soudage :
Le boîtier SOD70 est compact et ses pattes sont relativement fines. Si vous devez installer le capteur dans une sonde étanche (doigt de gant d'époque, gaine métallique de protection), assurez-vous d'isoler parfaitement les deux pattes à l'aide de gaine thermorétractable de petit diamètre pour éviter tout court-circuit humide ou mécanique.
Lors du soudage sur la platine ou sur les fils de liaison, réglez votre fer entre 270 et 290 degrés maximum. Ne chauffez pas la patte à moins de 5 mm du boîtier plastique et limitez le contact thermique à 2 secondes. Une chaleur excessive transmise par les broches peut décaler définitivement la courbe de calibration en modifiant la structure cristalline du silicium d'époque. Nettoyez le flux à l'alcool isopropylique pur.
