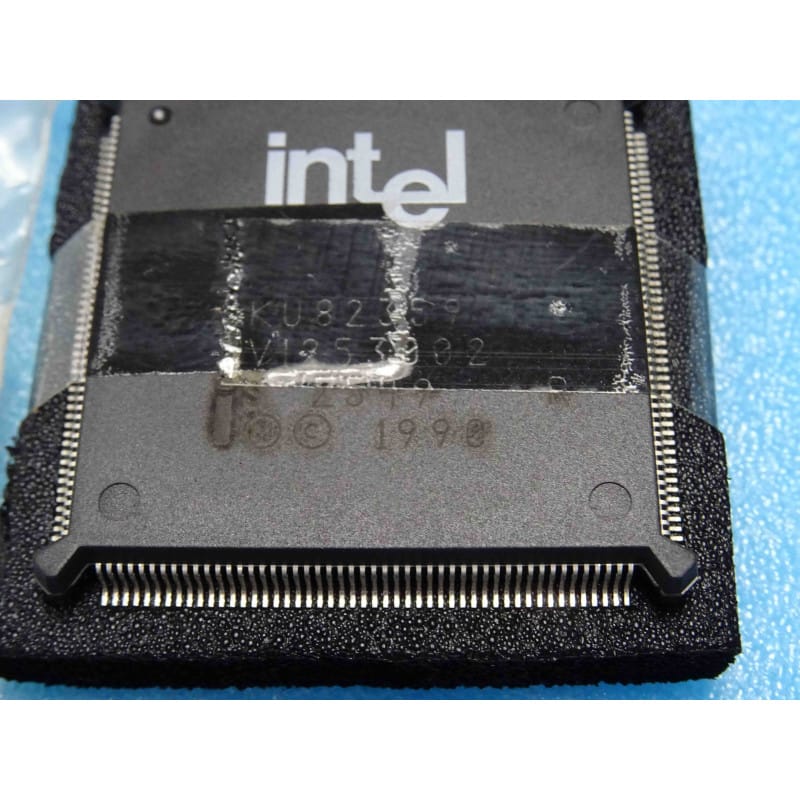

Le KU82359 (conçu et fabriqué par le géant américain Intel) est un circuit intégré monolithique très haut de gamme d'époque, fonctionnant comme un contrôleur de mémoire DRAM avancé pour bus EISA (DRAM / Memory Controller).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il fait partie de la célèbre famille de chipsets de serveurs Intel 82350 / 82350DT du début des années 90. Dans la nomenclature d'Intel, le préfixe "KU" caractérise généralement un conditionnement sous boîtier plastique de type PLCC ou QFP.
Ce composant est le cœur névralgique de la gestion mémoire des serveurs professionnels et des stations de travail très puissantes de l'époque basés sur les processeurs Intel 80386 et Intel486 (DX/DX2). Son rôle est de faire le pont entre la vitesse élevée du processeur hôte (jusqu'à 33 ou 50 MHz d'époque) et la mémoire vive DRAM tout en gérant l'interface avec le bus d'extension industriel EISA (Extended Industry Standard Architecture).
Architecture Chipset Intel 82350DT : Fonctionne en parfaite synergie avec les autres puces du chipset, notamment le contrôleur de bus 82358DT (EBC), le processeur de signaux système 82357 (ISP) et les tampons de données avancés 82353 (ADP).
Indépendance vis-à-vis du CPU : Sa conception est hautement modulaire. Il est indifférent au type de processeur ou de cache utilisé. Un circuit logique intermédiaire (le PST) traduit les cycles spécifiques de la CPU (386 ou 486) dans un protocole standardisé accepté par le 82359.
Performances Mémoire d'Élite :
Supporte l'adressage de volumes de mémoire considérables pour l'époque (jusqu'à 256 Mo de DRAM).
Gère de manière transparente l'entrelacement mémoire (Memory Interleaving) en modes 1-way, 2-way et 4-way.
Génère de façon autonome les cycles de rafraîchissement (DRAM Refresh) et gère les registres de pagination de type EMS (Expanded Memory Specification).
Supporte les transferts en rafale (Burst) rapides à 16 et 32 bits pour exploiter pleinement le mode rafale des microprocesseurs Intel 486.
Le Rôle Majeur de la Puce (Le cœur de la mémoire) :
Le KU82359 soulage totalement le microprocesseur principal en prenant en charge toutes les tâches laborieuses d'accès à la mémoire physique : décodage d'adresses complexes, génération des signaux de contrôle de lignes et colonnes (RAS et CAS), et gestion des lignes de protection d'écriture.
Diagnostic Express à l'Établi (Panne de démarrage ou erreur de mémoire sur serveur vintage) :
Erreurs de parité ou instabilité mémoire (DRAM Fail) : Dans les serveurs d'époque, le 82359 orchestre les temps de latence des puces DRAM via des lignes à retard programmables externes (Delay Lines). Si les condensateurs de découplage entourant le 82359 ou ces lignes de retard d'époque sont fatigués, les signaux RAS/CAS peuvent se désynchroniser de quelques nanosecondes, créant des instabilités ou des plantages système aléatoires sous MS-DOS, OS/2 ou UNIX d'époque.
Absence de boot (Pas de signal d'horloge ou de reset de bus) : Vérifiez l'état de la ligne d'horloge de bus système (Host Clock) et assurez-vous que le signal d'activation d'écriture ou les bus de données d'adresses ne restent pas bloqués. Le 82359 est intimement lié à la logique EISA ; si un périphérique d'extension défectueux bloque le bus EISA, le contrôleur mémoire peut refuser d'initier ses cycles de rafraîchissement, figeant instantanément l'ordinateur.
Registre EMS invisible : Le 82359 gère en interne ses propres registres d'indexation pour l'allocation de la mémoire EMS (Expanded Memory Specification). Si vos pilotes logiciels d'époque (type EMM386) ne parviennent plus à mapper la mémoire supérieure alors que les barrettes SIMM d'origine sont saines, le contrôleur mémoire lui-même ou le décodage de ses registres de ports d'E/S (généralement mappés sur les ports 0022h et 0023h) peut être défectueux.
Recommandations de Manipulation & Soudage :
En tant que composant VLSI de technologie CMOS haute performance d'époque, le KU82359 est extrêmement vulnérable aux charges d'électricité statique. Manipulez-le impérativement avec toutes les précautions d'usage (bracelet antistatique relié à la terre, tapis dissipateur).
Si vous devez le remplacer sur une carte mère de serveur vintage double ou multicouche : ces cartes possèdent d'importants plans de masse internes en cuivre qui dissipent très rapidement la chaleur. Un dessoudage d'origine au fer simple est fortement déconseillé sous peine d'arracher les pistes de surface très fines. Privilégiez l'usage d'une table de préchauffage globale de la carte mère combinée à une buse à air chaud de taille adaptée pour fondre simultanément les 84 broches de l'empreinte.
Pour la soudure, utilisez un flux de qualité supérieure pour éviter les ponts d'étain microscopiques entre les pattes serrées. Réglez la température de l'air/fer à 300 degrés maximum et nettoyez minutieusement tous les résidus à l'alcool isopropylique pur pour préserver l'impédance de ligne des signaux à haute fréquence.
