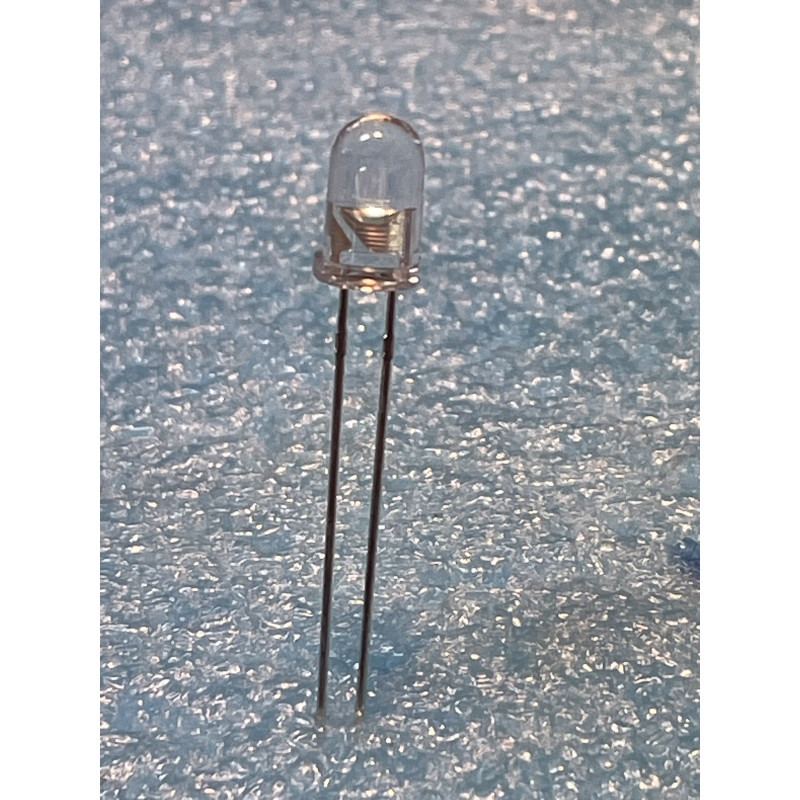

Le Kingbright L-7113P3C est un phototransistor NPN au silicium haute sensibilité en boîtier radial 5 mm (format standard T-1 3/4). Équipé d'une lentille claire transparente (Water Clear), il est optimisé pour capter le rayonnement infrarouge proche (pic de sensibilité à 940 nm) ainsi que la lumière visible, ce qui en fait le récepteur idéal pour les barrières optiques, capteurs de passage et détecteurs de proximité.
Sensibilité Optimale à 940 nm : Accord parfait avec les diodes émettrices IR standard (type Kingbright L-7113F3C, Everlight IR333 ou Vishay TSAL6200).
Faisceau Étroit (Directif) : La lentille transparente concentre le flux optique, augmentant la portée de détection en vis-à-vis et limitant les déclenchements parasites latéraux.
Sortie Linéaire & Rapide : Répond instantanément aux variations lumineuses, idéal pour la mesure d'opacité ou les signaux de commande en tout-ou-rien.
Repérage des broches :
Collecteur (C) : Patte courte / côté avec méplat sur la collerette
Émetteur (E) : Patte longue
Montage en Détecteur Logique (Sortie active à l'état bas) :
Relier le Collecteur au rail d'alimentation (+5 V DC) à travers une résistance de charge (RL = 10 kOhms à 47 kOhms).
Relier l'Émetteur directement à la masse (0 V / GND).
Récupérer le signal de sortie entre le collecteur et la résistance de charge vers l'entrée numérique ou analogique d'un microcontrôleur (Arduino, PIC, ESP32).
Optoélectronique / Kingbright L-7113P3C / Phototransistor NPN 5 mm / Sensibilité 940 nm / Boîtier transparent directif.
