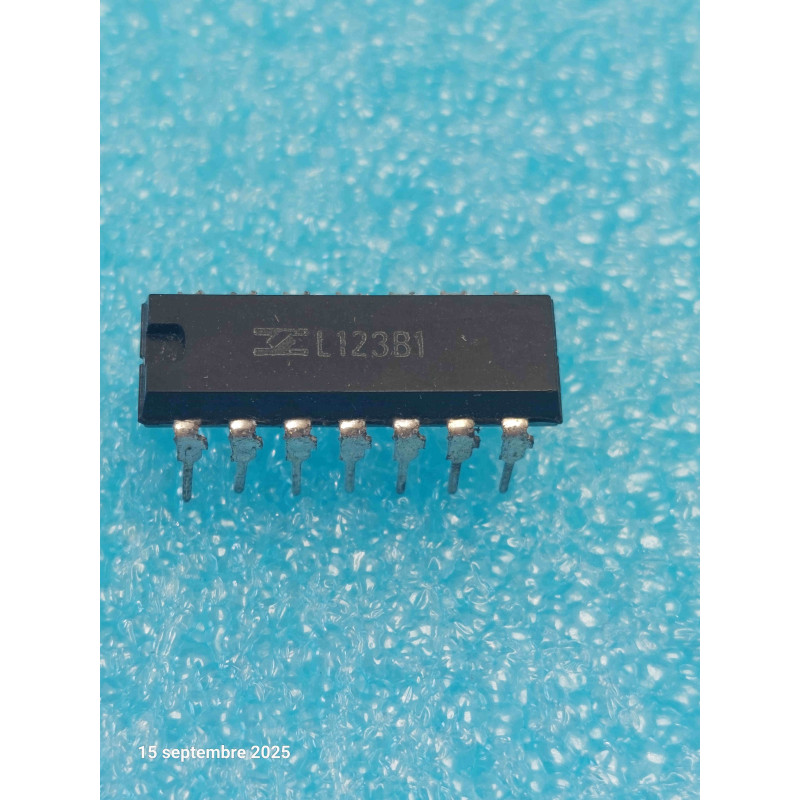

Le L123B1 est un circuit intégré analogique historique majeur, développé à l'origine par le fondeur européen SGS-ATES (devenu plus tard STMicroelectronics). Logé dans un boîtier DIP14 standard à 14 broches traversantes, ce composant est un régulateur de tension linéaire ajustable de précision.
Il s’agit de la seconde source officielle et de l'équivalent direct européen du célébrissime circuit américain uA723 (conçu initialement par Fairchild). Le suffixe B1 désigne la sélection de qualité commerciale conditionnée en boîtier plastique double ligne (DIP). C'est une pièce historique indispensable pour la restauration d'alimentations de laboratoires vintage, d'émetteurs-récepteurs radio CB/Hame d'époque, et d'équipements industriels des années 70 et 80.
Note technique :
Versatilité et Précision Extrême : Contrairement aux régulateurs fixes modernes à 3 broches (série 7805, 7812), le L123B1 intègre une référence de tension interne de 7,15V ultra-stable et un amplificateur d'erreur. En configurant un simple pont diviseur de résistances externe, le technicien peut régler la tension de sortie au millivolt près, que ce soit pour une tension inférieure à la référence (ex: 3,3V) ou supérieure (ex: 24V).
Limitation de Courant Intégrée : La puce possède des broches dédiées à la protection thermique et aux surcharges : Current Sense (broche 2) et Current Limit (broche 3). En plaçant une petite résistance de shunt (ex: 0,33 Ohm) sur le passage du courant, la puce surveille la chute de tension. Dès que celle-ci atteint environ 0,65V, le L123B1 bride immédiatement sa tension de sortie pour protéger le circuit aval contre les courts-circuits.
Conseils Pro :
Le piège de l'extension de puissance (Transistor Ballast externe) : Bien que le L123B1 puisse fournir 150 mA à lui seul, 99% des schémas d'époque l'utilisent pour piloter un ou plusieurs gros transistors de puissance externes (comme le mythique 2N3055 en boîtier TO-3). Dans cette configuration, la broche Vout (broche 10) ou la broche Vcl (broche 11 - Collector) attaque la base du transistor externe. Si votre alimentation d'époque plafonne à 0V ou s'effondre à la moindre charge alors que le L123B1 est neuf, ne l'accusez pas tout de suite : inspectez le transistor 2N3055 déporté sur le dissipateur thermique, qui est souvent le premier à griller en cas de court-circuit franc.
Filtrage de la référence de tension (Broche Vref) : Pour obtenir une tension de sortie parfaitement lisse, sans aucun sifflement ni ondulation haute fréquence, veillez à contrôler le condensateur de filtrage (généralement un petit condensateur tantale ou céramique de 100 nF à 1 uF) connecté sur la broche Vref (broche 6). S'il est sec ou en court-circuit, la tension de sortie globale deviendra instable ou totalement nulle.
