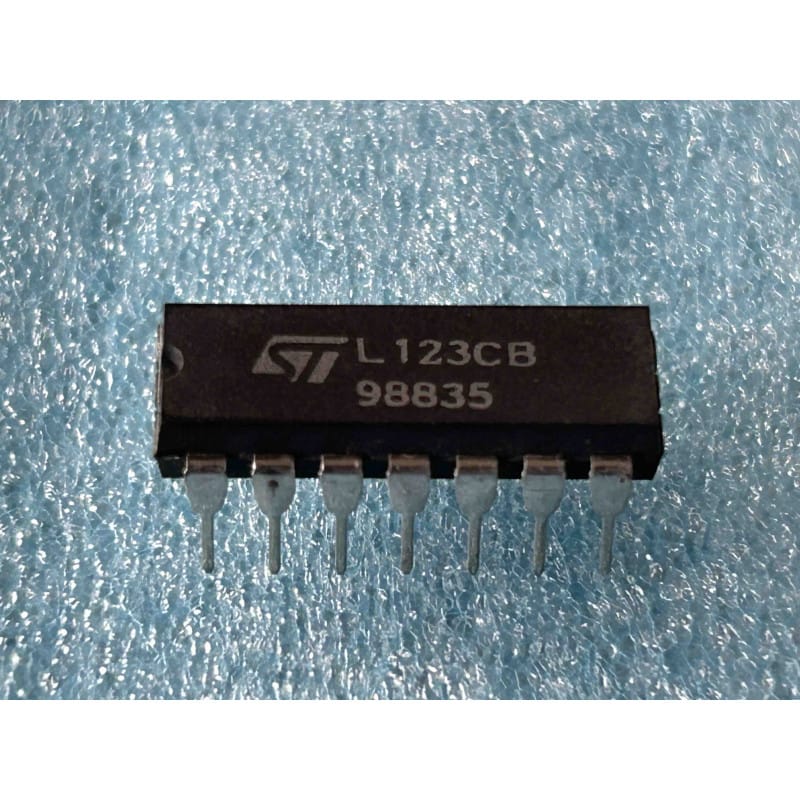

Le L123CB (ou L123 CB) est un circuit intégré linéaire d'époque conçu par le fabricant franco-italien STMicroelectronics (reconnaissable à son logo historique "ST"). Logé dans un boîtier standard traversant DIP14 (14 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un régulateur de tension ajustable de précision.
Le L123CB est la version de STMicroelectronics du légendaire standard industriel µA723 (ou LM723). Conçu à l'origine par Fairchild Semiconductor, ce circuit est le plus célèbre et le plus durable des régulateurs de tension ajustables de l'histoire de l'électronique. Il est irremplaçable pour la restauration et le dépannage d'alimentations linéaires haut de gamme d'époque : alimentations de stations radioamateurs (souvent de marque CB ou VHF/UHF), blocs d'alimentation d'atelier de précision, instrumentation de laboratoire vintage, et cartes d'alimentation d'ordinateurs des années 80 et 90.
Le L123CB intègre sur une seule puce de silicium une référence de tension interne stable à faible dérive thermique, un amplificateur d'erreur (comparateur), un transistor de puissance d'attaque (pass transistor) et un circuit de limitation de courant :
Large plage de tension de sortie réglable : Permet de générer une tension de sortie parfaitement stabilisée et ajustable de +2,0 Volts à +37,0 Volts à l'aide d'un simple pont diviseur de tension externe à deux résistances.
Excellente régulation de ligne et de charge : Offre une régulation extrêmement serrée (généralement de l'ordre de 0,01% pour les variations d'entrée et 0,03% pour les variations de charge), surpassant de loin les performances des régulateurs fixes classiques à 3 broches (série 78XX).
Limitation de courant ajustable et configurable : La limite de courant de protection peut être ajustée précisément à l'aide d'une unique résistance externe. Elle peut être configurée en limitation simple ou en limitation avec repliement de caractéristique (Foldback Current Limiting), ce qui protège le transistor de puissance externe contre une dissipation thermique destructive en cas de court-circuit prolongé.
Courant de sortie extensible à volonté : Si la puce seule est limitée à environ 150 mA de courant de sortie, sa broche d'attaque permet de piloter très facilement un ou plusieurs transistors ballast de puissance externes (comme les célèbres 2N3055, BD249 ou TIP3055) pour concevoir des alimentations industrielles de 10A, 20A ou plus.
Le diagnostic d'une panne d'alimentation à base de L123CB / 723 :
Si votre alimentation d'atelier ou de station radio fournit une tension maximale non régulée (ex: 20V au lieu de 13,8V) ou si la tension de sortie s'effondre à la moindre charge :
Le test de la tension de référence (V_REF, Broche 6) : C'est la première mesure à effectuer à l'aide de votre voltmètre. Le L123CB génère une tension de référence d'une stabilité absolue sur sa broche 6, qui doit mesurer rigoureusement entre 6,95V et 7,35V par rapport à la masse (Pin 7). Si cette tension est absente, instable ou décalée, la puce est défectueuse ou le condensateur de filtrage associé à cette broche est en court-circuit.
Le transistor ballast externe en court-circuit (Panne classique) : Si la tension de sortie de votre alimentation est maximale et non ajustable (par exemple, elle délivre 18V ou 24V continus de manière incontrôlée), le transistor de puissance externe (ex: 2N3055 monté sur le gros radiateur arrière) est presque toujours détruit en court-circuit franc entre son collecteur et son émetteur. Dans ce cas, la tension brute non régulée traverse directement le transistor sans aucune régulation. Dessoudez et testez le transistor externe avant d'accuser le L123CB.
Vérification de la diode de protection externe (Anti-retour) : Dans beaucoup de schémas d'époque, une diode de protection est connectée en inverse entre la sortie régulée et l'entrée. Si cette diode est défaillante ou en court-circuit, le régulateur ne peut plus réguler la tension.
Précautions de montage d'époque :
Pour pérenniser l'installation de votre composant neuf de stock (NOS) de chez STMicroelectronics et éviter d'appliquer la chaleur directe de votre fer à souder sur le corps en plastique d'époque, installez obligatoirement un support tulipe de précision DIP14 de haute qualité sur votre circuit imprimé.
Les anciens circuits d'alimentation linéaire (souvent simple face avec de larges pistes de cuivre) accumulent beaucoup de chaleur. Dessoudez l'ancien composant défectueux avec soin à l'aide de tresse à dessouder fine imprégnée de flux et d'un fer réglé à 310 degrés Celsius maximum pour éviter de décoller les pistes de cuivre d'origine.
Soudez le support vide, nettoyez soigneusement les résidus de flux à l'aide d'alcool isopropylique pur, puis insérez délicatement le L123CB à froid une fois la platine refroidie en veillant à l'orientation du détrompeur.
