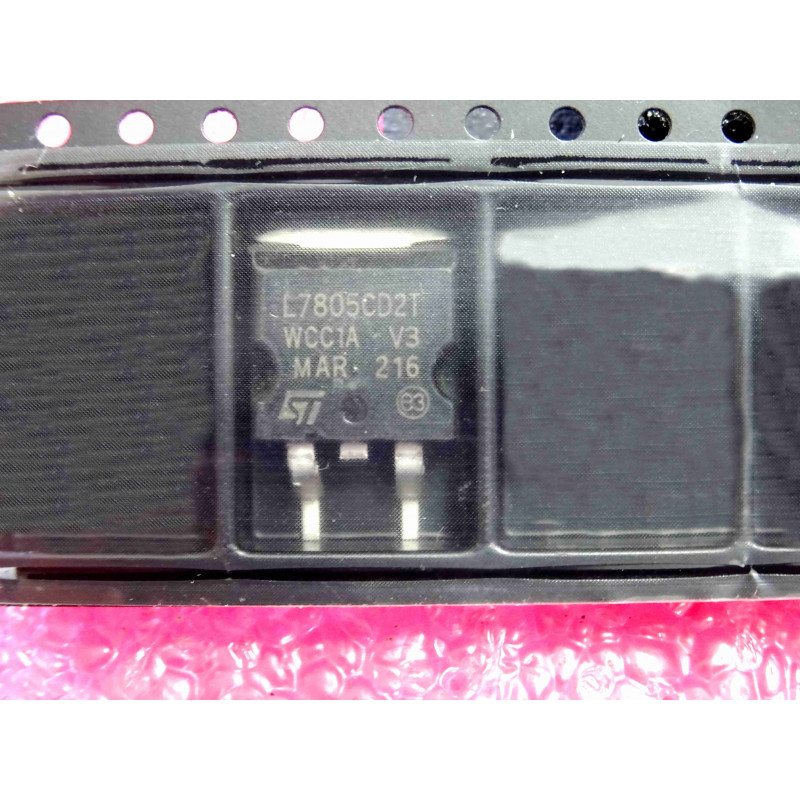

Le L7805CD2T est la déclinaison pour montage en surface (CMS / SMD) du célèbre régulateur linéaire positif à trois bornes. Logé dans un boîtier D2PAK (TO-263) robuste et conçu pour dissiper la chaleur par le circuit imprimé, il convertit une tension continue instable (comprise entre 7V et 25V) en une tension de sortie fixe et parfaitement régulée de +5,0 V.
Ce composant intègre des sécurités contre les surcharges thermiques, les courts-circuits et les inversions de polarité en sortie. C'est la pièce standard pour l'alimentation des lignes logiques (5V) sur les cartes mères industrielles, les modules automobiles ou les systèmes embarqués d'époque.
Note technique :
Brochage D2PAK (Composant de face, pattes vers le bas, de gauche à droite) :
Broche 1 : INPUT (Entrée de la tension positive brute)
Broche 2 / Tab central : GROUND (Masse générale, reliée mécaniquement à la large semelle arrière)
Broche 3 : OUTPUT (Sortie de la tension régulée +5V)
Conseils Pro :
Le piège thermique du D2PAK (Le rôle du plan de cuivre) : Contrairement au boîtier TO-220 que l'on peut visser sur un radiateur en aluminium, le D2PAK évacue ses calories par sa large semelle arrière soudée directement sur la carte électronique. À forte charge, le circuit imprimé fait office de radiateur. Si vous devez dissiper plusieurs watts (par exemple en abaissant du 12V vers du 5V avec 500 mA de charge, soit 3,5 Watts de chaleur), prévoyez une large zone de cuivre (plan de masse) interconnectée par des vias thermiques traversants pour éviter que le régulateur ne surchauffe et ne se mette en sécurité thermique au bout de quelques minutes.
Découplage impératif anti-oscillation : Pour garantir la stabilité du transistor de puissance interne, soudez un condensateur au tantale ou chimique de 0,33 µF en entrée et un condensateur céramique ou tantale de 0,1 µF en sortie, placés au plus près des broches du boîtier D2PAK. L'absence de ces condensateurs peut provoquer des micro-oscillations haute fréquence invisibles sans oscilloscope, qui font chauffer anormalement la puce.
