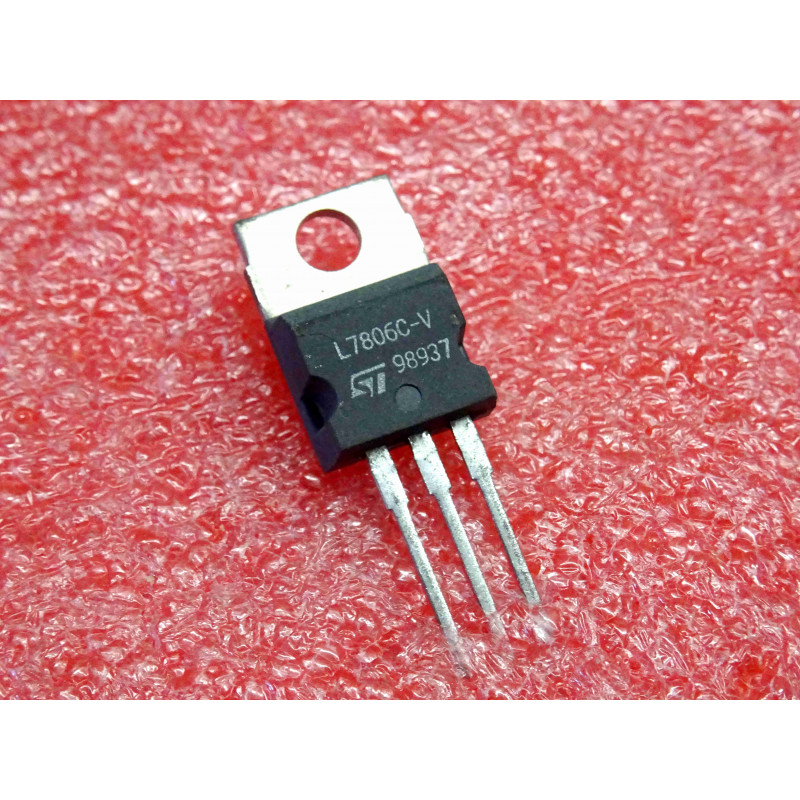

Paire de circuits intégrés régulateurs de tension positive linéaire fixe (Positive Voltage Regulator), fabrication d'origine par STMicroelectronics, référence L7806CV (série standard L7800 / L7806 avec suffixe V désignant le boîtier vertical standard). Conçus pour délivrer une tension régulée stable de +6,0 V DC avec un courant de sortie garanti supérieur à 1,5 A (avec refroidissement adapté), ces composants sont logés en boîtier de puissance traversant standard TO-220 (Single Gauge / semelle métallique standard à 3 broches). Ils intègrent en interne une limitation de courant de court-circuit, une coupure thermique automatique (Thermal Shutdown) et une protection de l'aire de sécurité (SOA).
Tension Standard +6,0 V : Idéale pour piloter directement des actionneurs, relais, servomoteurs RC standards (4,8 V - 6 V) ou circuits logiques spécifiques sans surtension.
Forte Capacité en Courant (1,5 A) : Permet d'alimenter des charges gourmandes en courant sans nécessiter de transistor ballast externe.
Boîtier Robuste TO-220 Single Gauge : Semelle métallique reliée directement à la masse (GND), simplifiant le montage direct sur châssis ou dissipateur thermique métallique sans isolant si le plan est au 0V.
Protections Embarquées Complètes : Circuit protégé contre les surcharges thermiques accidentelles, les courts-circuits permanents en sortie et les transitoires destructeurs.
Repérage des Broches (Vue de Face TO-220) :
Placer le boîtier vu de face (inscriptions visibles, pattes vers le bas) :
Broche 1 (gauche) : Entrée (+Vin)
Broche 2 (centre / reliée au Tab métallique) : Masse (GND / 0V)
Broche 3 (droite) : Sortie régulée (+Vout / +6V)
Dissipation Thermique & Calcul de Puissance :
La puissance dissipée sous forme de chaleur suit la formule : Pd = (Vin - Vout) × Iout.
Pour un courant de 1 A sous Vin = 10 V, la puissance à évacuer est de (10 - 6) × 1 = 4 W. Monter impérativement le régulateur sur un dissipateur à ailettes avec une fine couche de pâte thermique.
Condensateurs de Découplage Recommandés :
En entrée (Vin) : Placer un condensateur de 0,33 µF (330 nF) céramique ou tantale (ou 10 µF électrolytique en parallèle) au plus près de la broche 1 pour éliminer les inductances de ligne.
En sortie (Vout) : Placer un condensateur de 0,1 µF (100 nF) céramique entre la broche 3 et la masse pour garantir une réponse transitoire rapide et une parfaite stabilité de boucle.
Brasage :
Fixer mécaniquement le boîtier sur son radiateur avant de souder les broches afin d'éviter tout stress mécanique sur les liaisons internes. Braser avec un fer thermostaté (300-320 °C max) rapidement (moins de 3 secondes par broche).
Composants de Régulation Linéaire & Électronique de Puissance / Lot de 2 régulateurs STMicroelectronics L7806CV +6V 1,5A boîtier TO-220 neufs.
