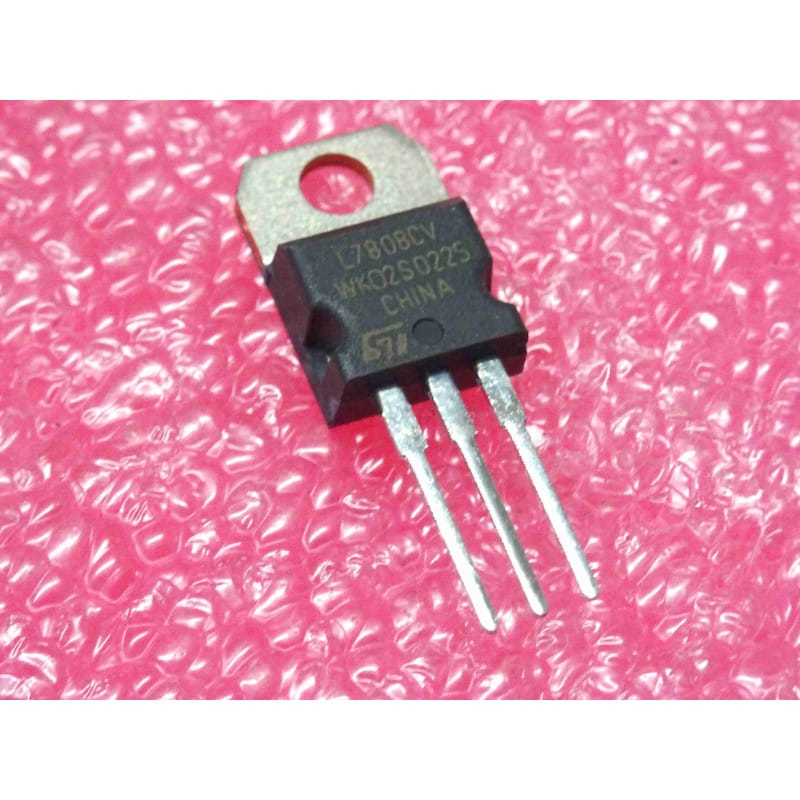

Paire de circuits intégrés régulateurs de tension positive linéaire fixe (Positive Voltage Regulator), fabrication d'origine par STMicroelectronics, référence L7808CV (série standard L7800 / L7808 avec suffixe V désignant le boîtier vertical standard TO-220). Conçus pour fournir une tension régulée stable de +8,0 V DC avec un courant nominal de service de 0,5 A à 1,5 A (courant crête max supérieur à 1,5 A sous refroidissement adapté), ces composants sont conditionnés en boîtier plastique de puissance standard TO-220 / TO-220A à 3 broches traversantes. Ils intègrent en interne les protections contre les courts-circuits, la coupure thermique automatique (Thermal Shutdown) et la protection de l'aire de sécurité des transistors ballasts (SOA).
Tension Dédiée +8,0 V : Idéale pour les montages analogiques spécifiques, les alimentations symétriques ±8V (en association avec le régulateur négatif 7908 / 79M08) et les étages RF/Audio requérant un rail intermédiaire propre.
Format Robuste TO-220A : Semelle métallique standard directement reliée à la broche centrale (GND), permettant un montage direct sur radiateur ou châssis au potentiel 0V sans nécessité d'isolant mica.
Protections Embarquées Complètes : Limitation interne de surintensité en cas de court-circuit accidentel, sécurité contre les surcharges thermiques et protection de la zone de sécurité (SOA) intégrées directement sur la puce.
Repérage des Broches (Vue de Face TO-220) :
Placer le boîtier vu de face (inscriptions visibles, pattes vers le bas) :
Broche 1 (gauche) : Entrée (+Vin)
Broche 2 (centre / reliée à la semelle métallique) : Masse (GND / 0V)
Broche 3 (droite) : Sortie régulée (+Vout / +8V)
Dissipation Thermique & Calcul de Puissance :
La puissance dissipée sous forme de chaleur suit la relation : Pd = (Vin - Vout) × Iout.
Pour un courant continu de 500 mA sous Vin = 14 V, la puissance à évacuer est de (14 - 8) × 0,5 = 3 W. Monter le régulateur sur un radiateur thermique à ailettes avec une fine couche de pâte thermique.
Condensateurs de Découplage Recommandés :
En entrée (Vin) : Placer un condensateur de 0,33 µF (330 nF) céramique ou tantale (ou 10 µF électrolytique en parallèle) au plus près de la broche 1 pour éliminer les inductances de ligne.
En sortie (Vout) : Placer un condensateur de 0,1 µF (100 nF) céramique entre la broche 3 et la masse afin de garantir une excellente réponse transitoire et une stabilité absolue face aux variations brusques de charge.
Brasage :
Fixer mécaniquement le boîtier sur son dissipateur avant de souder les broches afin d'éviter tout stress mécanique sur les liaisons internes. Braser avec un fer thermostaté (300-320 °C max) rapidement (moins de 3 secondes par broche).
Composants de Régulation Linéaire & Électronique de Puissance / Lot de 2 régulateurs STMicroelectronics L7808CV +8V boîtier TO-220 neufs.
