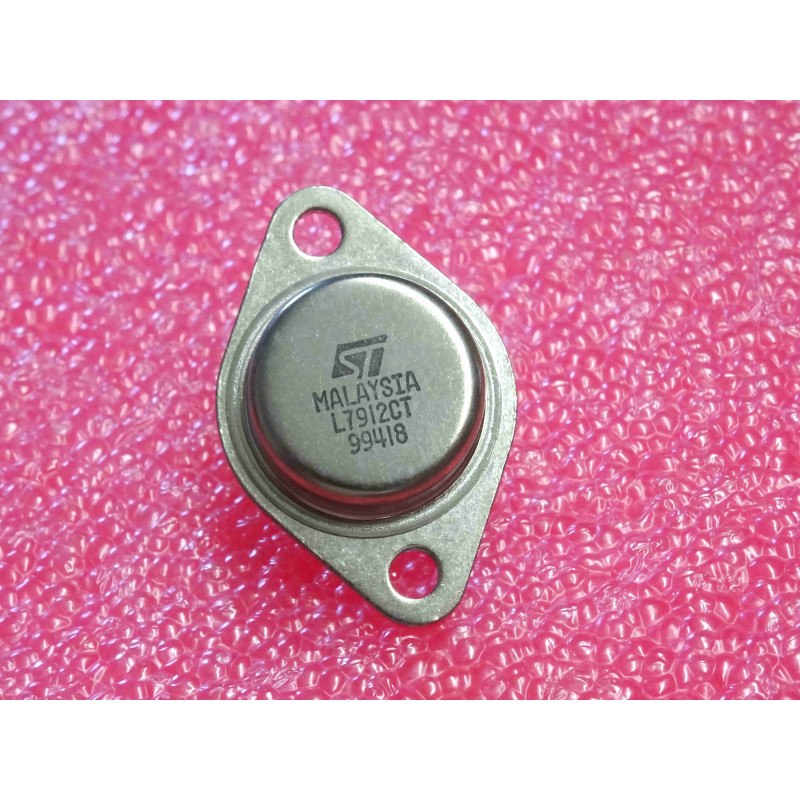

Circuit intégré régulateur de tension linéaire négative fixe de puissance, fabrication d'origine par STMicroelectronics, référence L7912CT (série L7900 / L7912 en boîtier standard TO-220 à 3 broches). Conçu pour délivrer une tension régulée stable de -12,0 V DC avec un courant de sortie garanti de 1,5 A (sous réserve d'un dissipateur thermique adapté), ce composant est le complément direct des régulateurs positifs de la série 7812 pour concevoir des alimentations symétriques ±12 V. Il intègre directement sur la puce une limitation interne de courant de court-circuit, une coupure thermique automatique (Thermal Shutdown) et une protection de l'aire de sécurité (SOA).
Symétrie Parfaite ±12 V : Conçu pour former des rails symétriques rigoureux en tandem avec un régulateur positif 7812 (+12V), indispensables pour polariser les AOP et étages audio analogiques sans composante continue.
Forte Capacité en Courant (1,5 A) : Débit continu généreux permettant d'alimenter directement plusieurs étages analogiques ou des circuits de commande de relais.
Excellente Réjection d'Ondulation (Typiquement 60 dB à 120 Hz) : Filtre efficacement le résidu alternatif de redressement pour un rail d'alimentation propre et silencieux.
Protections Embarquées Complètes : Protection interne contre les surcharges, limitation de courant en cas de court-circuit direct en sortie et arrêt thermique en cas de surchauffe critique de la jonction.
Repérage des Broches (Attention au brochage inversé par rapport à la série 78xx) :
Placer le boîtier vu de face (inscriptions ST lisibles, broches orientées vers le bas) :
Broche 1 (gauche) : Masse (GND / 0V)
Broche 2 (centre) : Entrée négative brute (-Vin)
Broche 3 (droite) : Sortie régulée négative (-Vout / -12V)
Semelle / Tab métallique arrière : Relié à la broche 2 (-Vin)
Important : La semelle métallique étant reliée à -Vin (et non à la masse), l'utilisation d'un kit d'isolation (canon isolant M3 + feuille mica ou Sil-Pad) est obligatoire si le radiateur thermique est relié au châssis (0V) ou partagé avec un régulateur positif (L7812).
Dissipation Thermique & Calcul de Puissance :
La puissance thermique dissipée suit la relation : Pd = (|Vin| - |Vout|) × Iout.
Pour un débit de 0,8 A sous Vin = -18 V, la puissance à évacuer est de (18 - 12) × 0,8 = 4,8 W. Monter impérativement le régulateur sur un radiateur thermique à ailettes avec une fine couche de pâte thermique.
Condensateurs de Découplage Recommandés :
En entrée (-Vin) : Placer un condensateur de 2,2 µF électrolytique/tantale ou 0,33 µF céramique (polarisé le + à la masse (GND) et le - sur la broche 2 (-Vin)) au plus près du boîtier pour bloquer les inductances de ligne.
En sortie (-Vout) : Placer un condensateur d'au moins 1 µF tantale ou 10 µF à 22 µF électrolytique Low-ESR (polarisé le + à la masse (GND) et le - sur la broche 3 (-Vout)) en parallèle avec un condensateur céramique de 100 nF pour garantir une réactivité transitoire optimale et une stabilité sans oscillation.
Brasage :
Visser d'abord le boîtier sur son radiateur avant de braser les broches. Réaliser la soudure avec un fer thermostaté (300-320 °C max) rapidement (moins de 3 secondes par broche).
Composants de Régulation Linéaire Négative & Audio Analogique / Régulateur STMicroelectronics L7912CT -12V 1,5A boîtier TO-220 neuf.
