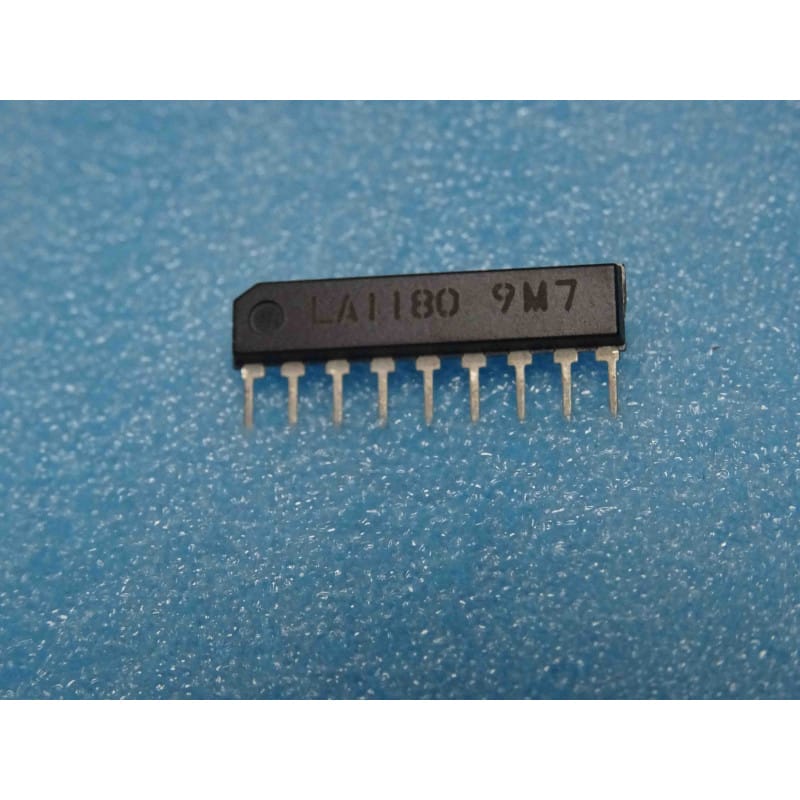

Le LA1180 est un circuit intégré spécialisé fabriqué par Sanyo, conçu pour le traitement du signal dans les récepteurs radio. Il sert principalement d'amplificateur de fréquence intermédiaire (FI) et de démodulateur pour les applications radio AM et FM.
Note technique :
Usage : Le LA1180 est couramment utilisé dans les tuners radio haute fidélité, les récepteurs portables et les systèmes audio automobiles des années 80/90. Il assure une amplification stable et une démodulation efficace du signal radio après le mélangeur local.
Intégration : Il simplifie la chaîne de réception radio en regroupant plusieurs étages de gain et de détection dans un seul boîtier, ce qui réduit le nombre de composants discrets nécessaires sur le PCB.
Stabilité : Conçu pour offrir un excellent rapport signal sur bruit, ce composant est essentiel pour maintenir une bonne qualité de réception radio même dans des conditions de signal variable.
Conseils Pro :
Manipulation (SIP-9) : Le boîtier SIP-9 avec ses broches alignées est sensible aux contraintes mécaniques. Insérez-le avec précaution dans votre PCB pour ne pas forcer sur les soudures. Si vous effectuez une réparation, l'utilisation de supports SIP-9 (si disponibles) est préférable pour protéger le composant.
Maintenance (NOS) : Ce composant étant ancien, vérifiez l'état des broches pour détecter toute trace d'oxydation. Un nettoyage léger peut être nécessaire. Les composants NOS de Sanyo sont généralement très fiables, mais la qualité de la soudure est primordiale pour éviter tout parasite haute fréquence.
Environnement du circuit : Comme il traite des signaux de haute fréquence (radio), le routage autour du LA1180 doit être soigné. Maintenez les pistes aussi courtes que possible pour éviter les couplages capacitifs qui pourraient entraîner des instabilités ou des oscillations (effets "microphoniques").
Découplage : N'oubliez pas les condensateurs de découplage proches du CI, cruciaux pour éviter les fuites de signal RF vers la ligne d'alimentation.
