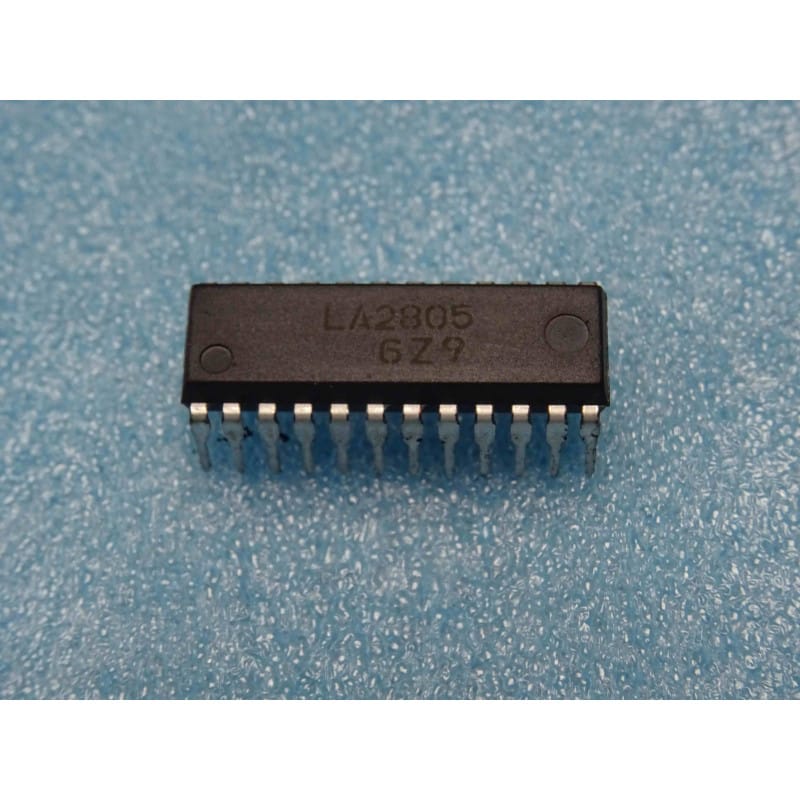

Le LA2805 (conçu et fabriqué à l'origine par le constructeur japonais Sanyo Electric, réputé pour ses circuits intégrés analogiques d'imagerie et de traitement du son) est un circuit intégré monolithique bipolaire d'époque. Il fonctionne comme un processeur de fonctions audio et de commutation (Audio Signal Processor & Analog Switch) spécialement optimisé pour les systèmes de répondeurs téléphoniques et d'enregistrement sur bande ou mémoire.
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 24 broches (DIP24, pas de 300 mil).
Dans la nomenclature Sanyo :
Le préfixe "LA" identifie les circuits intégrés analogiques linéaires de la marque.
Le radical "2805" désigne ce sous-système de traitement audio hautement intégré.
Ce circuit très astucieux permettait de regrouper toutes les fonctions analogiques nécessaires à la gestion d'un répondeur à cassette double mécanisme ou électronique, assurant le traitement de la voix, les commutations de signaux et la détection des tonalités. C'est une pièce essentielle pour restaurer les combinés téléphoniques haut de gamme et les répondeurs intégrés des années 80 et 90.
Préamplificateur d'enregistrement et de lecture (ALC intégré) : Intègre un contrôle automatique de gain (ALC) pour niveler le volume de la voix enregistrée, évitant ainsi la saturation ou un son trop faible.
Amplificateur de décodage (DC bias) : Gère la polarisation et le traitement du signal audio pour l'enregistrement.
Matrice de commutateurs analogiques : Permet de diriger électroniquement le signal audio (ligne téléphonique vers haut-parleur, microphone vers enregistreur, etc.) via des commandes logiques simples.
Détecteur de voix (VOX) & Détecteur de tonalité "Bip" : Intègre un comparateur à fenêtre de précision pour détecter le signal de déclenchement (bip de fin) ou la présence de voix sur la ligne pour couper l'enregistrement en cas de silence prolongé.
Le Rôle des Commutateurs Internes (Microcomputer Interface) :
Le LA2805 a été pensé pour être piloté facilement par le microcontrôleur principal de l'appareil d'époque (souvent une puce 4-bits ou 8-bits). Ses commutateurs analogiques internes s'activent par des tensions logiques appliquées sur les broches de commande. Cela évite d'utiliser de nombreux relais mécaniques ou commutateurs physiques sensibles à l'usure.
Diagnostic Express à l'Établi (Pas de son enregistré ou commutations bloquées) :
Le répondeur enregistre uniquement du silence ou un souffle continu : Le circuit d'ALC (Automatic Level Control) s'appuie sur une constante de temps externe définie par un condensateur chimique connecté à la puce. Si ce condensateur d'époque a fui ou a perdu sa capacité, le gain de l'amplificateur d'enregistrement peut se retrouver bloqué au minimum, rendant la voix inaudible. Vérifiez et remplacez les condensateurs de filtrage et d'ALC connectés autour du LA2805.
Les signaux ne sont plus orientés vers le haut-parleur ou la ligne : Utilisez un oscilloscope ou un injecteur de signal pour suivre le parcours audio à travers la puce. Si le signal audio d'entrée arrive bien sur l'une des broches du LA2805 mais ne ressort pas sur la broche de sortie correspondante, contrôlez la tension continue sur la broche de commande logique (Enable / Switch Control). Si la tension logique de commande de la matrice d'époque est correcte (niveau haut ou bas selon le schéma) mais que le signal ne traverse pas, la partie commutateur analogique interne est détruite.
Le répondeur ne s'arrête plus après le signal de fin (bip) ou le silence : Le détecteur de tonalité et de silence (VOX) utilise des filtres et résistances externes pour calibrer les fréquences détectées. Si ces composants ont dérivé, le LA2805 ne parviendra plus à détecter la tonalité de commande ou le silence, empêchant l'appareil de raccrocher la ligne.
Recommandations de Restauration :
Pour la restauration de vos équipements vintage de télécommunication, l'installation d'un support de précision de type tulipe à 24 broches (DIP24 étroit, pas de 300 mil) est fortement recommandée. Cela préservera la bakélite de la carte imprimée d'époque en cas de futures recherches de pannes.
Soudez le support à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum (contact de 2 secondes au plus par broche).
Nettoyez minutieusement la zone à l'alcool isopropylique pur pour retirer tout résidu de flux. Les broches d'entrée audio à haute impédance du LA2805 sont très sensibles aux courants de fuite de surface provoqués par les résidus de soudure, ce qui pourrait engendrer des bruits parasites (ronflements, friture) dans la chaîne d'enregistrement.
