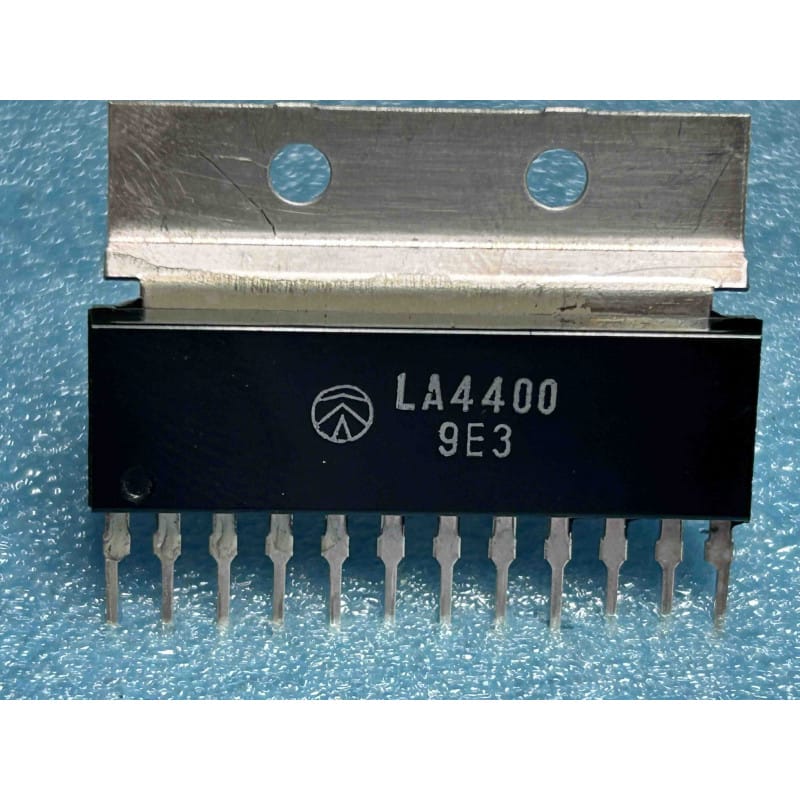

Le LA4400 (conçu et fabriqué par le constructeur japonais Sanyo Electric) est un circuit intégré monolithique d'époque fonctionnant comme un amplificateur de puissance audio double canal (stéréo). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier vertical à une seule rangée de 12 broches (SIP12 ou SIP12H) surmonté d'une ailette métallique de dissipation thermique intégrée.
Dans la nomenclature Sanyo :
Le préfixe "LA" identifie la gamme des circuits intégrés analogiques linéaires de la marque.
Le radical "4400" désigne cette référence classique d'amplificateur de puissance stéréo de moyenne puissance pour le secteur grand public.
Ce circuit intégré vintage est un grand classique des années 80 et 90. Très populaire, il équipait de nombreuses radios portatives d'époque, des autoradios d'entrée de gamme, des téléviseurs de salon et des systèmes d'interphonie. Son principal avantage réside dans son faible nombre de composants externes requis pour monter une chaîne d'amplification stéréo complète et fiable.
Configuration Double Canal (Stéréo) : Conçu pour piloter deux haut-parleurs (Gauche et Droite) de manière indépendante avec une bonne séparation des canaux.
Format SIP12 de puissance : Le format vertical (Single In-line Package) permet un gain de place conséquent sur le circuit imprimé. Son ailette métallique intégrée comporte deux orifices pour une fixation robuste sur un dissipateur thermique additionnel si nécessaire.
Protections Embarquées : Intègre une sécurité contre les surtensions, un limiteur de surcharge thermique et une protection contre les courts-circuits accidentels au niveau des sorties haut-parleurs.
Montage Thermique (À ne pas négliger) :
L'ailette métallique du LA4400 est directement reliée à la masse interne du circuit (GND).
Si vous utilisez l'amplificateur à fort volume ou sous sa tension maximale, vissez-le obligatoirement sur un dissipateur thermique en aluminium. Utilisez une fine couche de graisse silicone thermique pour combler les micro-aspérités et optimiser le transfert de chaleur.
Diagnostic Express à l'Établi (Pas de son ou distorsion importante) :
Présence de distorsion ou volume très faible : Le LA4400 utilise des condensateurs chimiques de liaison en sortie pour bloquer la tension continue d'alimentation vers les haut-parleurs. Si ces condensateurs d'époque ont vieilli, ont fui ou sont secs, la réponse en basse fréquence s'effondre et le son devient très aigu et déformé. Remplacez systématiquement ces condensateurs chimiques de sortie lors de vos restaurations.
Mesure rapide des tensions de repos : Sans signal audio à l'entrée, les broches de sortie audio (connectées aux condensateurs de liaison des haut-parleurs) doivent présenter une tension continue stable égale à environ la moitié de la tension d'alimentation principale (Vcc / 2). Si vous mesurez une tension nulle (0V) ou égale à Vcc sur une sortie, le canal correspondant du circuit intégré est en court-circuit interne.
Sifflement ou auto-oscillation : Si l'amplificateur oscille (sifflement aigu inaudible ou audible qui fait chauffer anormalement la puce au repos), inspectez le réseau de cellules de Boucherot (généralement composé d'une résistance de quelques ohms en série avec un condensateur céramique de 100 nF branché entre la sortie et la masse). Si l'un de ces composants est dessoudé ou défectueux, l'amplificateur devient instable.
Recommandations de Restauration & Soudage :
Pour éviter de fragiliser les pistes en cuivre lors du dessoudage de l'ancien composant (les circuits imprimés d'époque en bakélite simple face retiennent mal les pastilles sous l'effet de la chaleur), utilisez une tresse à débraser de qualité ou une pompe à vide pour libérer proprement chaque broche.
Soudez le nouveau composant à l'aide d'un fer propre réglé entre 290 et 310 degrés maximum (les broches d'alimentation et de masse reliées à de larges pistes nécessitent un apport thermique légèrement plus long, mais limitez le contact à 3 secondes par broche).
Nettoyez soigneusement la zone de travail à l'alcool isopropylique pur pour éliminer tout résidu de flux décapant.
