Le LA4460 (conçu et fabriqué par le constructeur japonais Sanyo Electric, identifiable à son logo d'époque représentant un triangle stylisé inscrit dans un cercle) est un circuit intégré monolithique d'époque fonctionnant comme un amplificateur de puissance audio monophonique haute fidélité (Mono Audio Power Amplifier) de forte puissance.

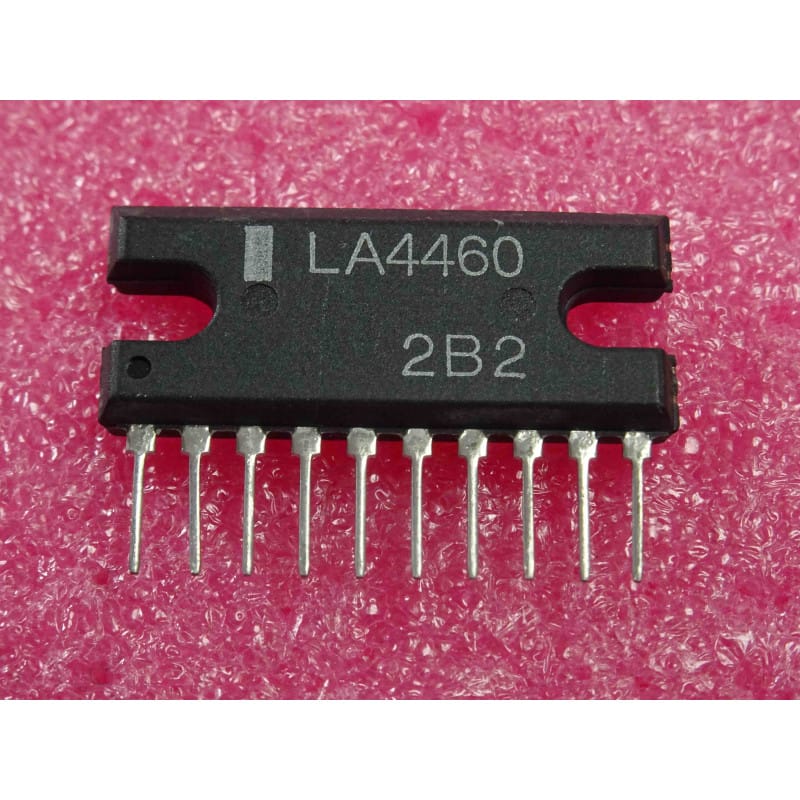

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier vertical à une seule rangée de 10 broches (SIP10 ou SIP10H) muni de sa semelle de dissipation thermique métallique supérieure à deux oreilles de fixation.
Dans la nomenclature Sanyo :
Le préfixe "LA" identifie la gamme historique des circuits intégrés analogiques linéaires de la marque.
Le radical "4460" désigne cette référence haut de gamme d'amplificateur de puissance mono haute fidélité (connu pour délivrer une puissance accrue par rapport aux versions 4430).
Ce composant d'époque est particulièrement réputé dans l'univers de l'arcade et de la Hi-Fi embarquée des années 80 et 90. C'est l'amplificateur audio phare qui équipe de très nombreuses bornes d'arcade cultes (notamment sur des châssis et cartes de jeux Sega, Nintendo, Konami ou SNK / Neo-Geo) ainsi que des autoradios et récepteurs radio haut de gamme de cette génération.
Format SIP10 de puissance : Son orientation verticale permet une intégration optimale sur carte. Sa large semelle métallique de dissipation permet un transfert thermique direct de haute performance.
Forte Puissance & Basse Distorsion : Conçu pour offrir un signal audio dynamique et propre de 12 Watts avec une excellente fidélité, idéal pour reproduire les musiques et effets sonores des bandes-son d'arcade ou de radio FM d'époque.
Excellente réjection du bruit d'alimentation (Ripple Rejection) : Très performant pour éliminer les parasites électriques provenant des blocs d'alimentation à découpage ou des alternateurs de voiture.
Protections Embarquées d'Origine : Intègre un dispositif complet de sécurité comprenant une protection thermique (TSD), une protection contre les surtensions et une sécurité contre les courts-circuits accidentels de la sortie haut-parleur.
Fixation Thermique sur Radiateur (Impératif pour 12W) :
La semelle métallique supérieure du LA4460 est reliée en interne à la Masse (GND) du circuit intégré.
Comme ce circuit délivre une puissance thermique non négligeable de 12W en pointe, il est indispensable de le fixer solidement contre un radiateur en aluminium. Appliquez une fine couche de pâte thermique de qualité d'atelier pour combler les micro-rayures de la semelle. Si le dissipateur thermique externe de votre appareil n'est pas relié à la masse châssis, prévoyez un kit d'isolation (film mica et canon isolant pour les vis).
Diagnostic Express à l'Établi (Pas de son, distorsion ou grésillements) :
Mesure de contrôle rapide à vide : Sans aucun signal audio injecté à l'entrée, mesurez la tension continue sur la broche de sortie (avant le condensateur de liaison du haut-parleur). Cette valeur doit être parfaitement stable et mesurer précisément la moitié de la tension d'alimentation principale (Vcc / 2) (soit environ 6,6V pour une alimentation de 13,2V). Si vous mesurez 0V ou une tension égale à Vcc, les transistors de l'étage de puissance interne du LA4460 sont en court-circuit.
Le son est aigu, étouffé ou s'effondre à fort volume : Le LA4460 utilise un condensateur chimique de liaison de forte capacité en sortie (généralement entre 470 µF et 1000 µF) pour bloquer la composante continue de l'alimentation vers le haut-parleur. Avec le temps, ces condensateurs d'origine sur les bornes d'arcade ou les autoradios finissent par sécher. Lors de vos restaurations, remplacez systématiquement ce condensateur chimique de sortie ainsi que le condensateur de bootstrap.
Sifflement ou auto-oscillation haute fréquence : Si la puce devient brûlante très rapidement au repos (sans son), vérifiez l'état de la cellule RC de Boucherot (généralement une résistance de 2,2 à 4,7 ohms en série avec un condensateur céramique de 100 nF) câblée en parallèle sur la sortie. Si l'un de ces composants est défectueux ou dessoudé, l'amplificateur entre en auto-oscillation, ce qui peut détruire le composant d'époque.
Recommandations de Restauration & Soudage :
Les circuits imprimés d'époque (en particulier sur les cartes de jeux d'arcade ou les autoradios des années 80/90) utilisent des pistes en cuivre collées sur de la bakélite sensible à la chaleur. Pour dessouder l'ancienne puce sans décoller ou arracher les pastilles, utilisez une tresse à débraser de qualité supérieure ou une station d'aspiration thermique à température contrôlée.
Vissez toujours le LA4460 sur son dissipateur thermique mécanique d'origine avant de réaliser les soudures de ses broches. Cela évite d'appliquer des contraintes mécaniques sur les pattes et les pastilles de cuivre une fois l'étain refroidi.
Soudez les 10 broches à l'aide d'un fer propre réglé entre 290 et 310 degrés maximum (limitez le contact à 3 secondes par broche). Nettoyez méticuleusement la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux de soudure.
