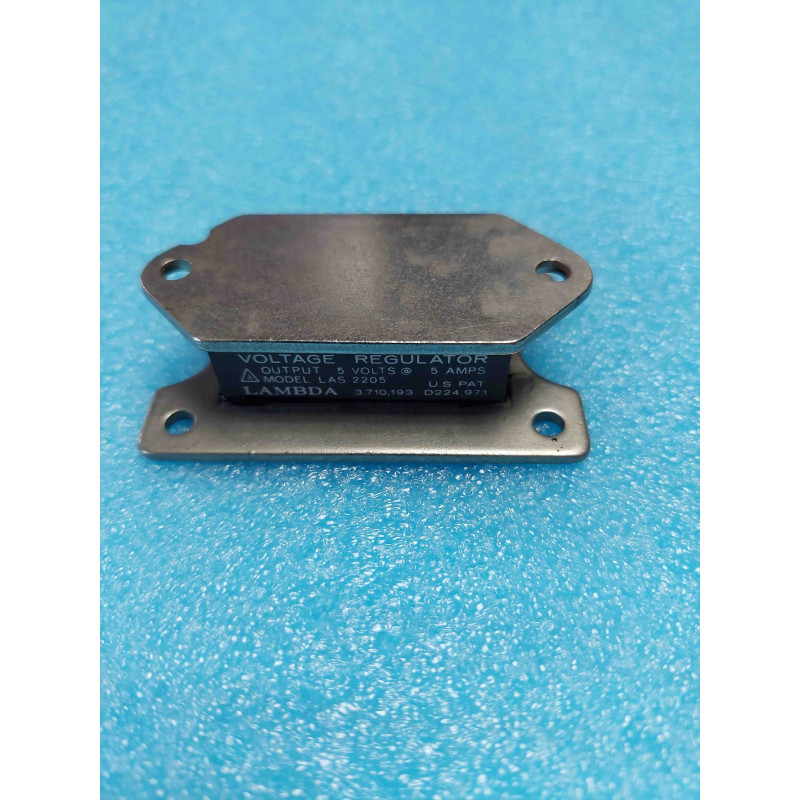

Module de régulation linéaire hybride de très haute puissance et de précision, fabriqué aux États-Unis par Lambda Semiconductors / Lambda Electronics, référence LAS2205 (série LAS-2205 / famille des régulateurs hybrides lourds type LAS2000 / LAS2200). Conçu pour fournir une tension régulée fixe ultra-stable de +5,0 V DC avec un débit de courant continu garanti jusqu'à 5 A (avec pic admissible supérieur), ce régulateur intègre dans un boîtier métallique hermétique de puissance format TO-3 à 4 broches l'étage de référence compensé en température, le circuit de commande et le transistor ballast de puissance avec détection de courant à 4 fils (Sense).
Forte Capacité en Courant (5 A Réels) : Permet d'alimenter directement de larges cartes mères TTL, des systèmes multiprocesseurs ou des bancs d'instrumentation sans avoir recours à un transistor ballast externe ni à une usine à gaz de découplage.
Technologie Hybride Lambda USA : Substrat céramique avec pistes épaisses et composants appairés sous vide assurant un bruit de sortie résiduel extrêmement faible, une excellente réponse aux transitoires de charge et une fiabilité industrielle éprouvée.
Compensation de Ligne (Broches Sense) : Les connexions de compensation permettent de réguler précisément la tension de 5,0 V au point de charge final, éliminant les pertes en ligne dues à la résistance des conducteurs sous fort ampérage.
Boîtier Métallique TO-3 4 Pins : Embase cuivre massive assurant une résistance thermique jonction-boîtier ($R_{\theta JC}$) minimale pour un transfert thermique optimal vers le dissipateur.
Repérage des Broches & Câblage :
Placer le boîtier vu de dessous (côté broches, zone décentrée) : identifier les broches d'entrée (+Vin), de sortie (+Vout), de masse (GND / Boîtier) et les retours de compensation (Sense + et Sense -).
Important : Si le mode de régulation à distance (Remote Sense) n'est pas utilisé, relier la broche de mesure Sense + directement à la broche Vout et Sense - à la masse pour verrouiller la régulation.
Dissipation Thermique Impérative :
La puissance dissipée sous forme de chaleur suit la formule : $P_d = (V_{in} - V_{out}) \times I_{out}$.
Pour un courant de 5 A sous $V_{in} = 9\text{ V}$, la puissance à dissiper est d'environ 20 W. Monter le régulateur sur un dissipateur thermique généreusement dimensionné avec de la pâte thermique de qualité (ou intercalaire mica / sil-pad si isolation requise).
Condensateurs de Filtrage Recommandés :
Entrée (Vin) : Placer un condensateur de découplage d'au moins 1 µF tantale ou 10 µF électrolytique en parallèle avec 100 nF céramique à proximité immédiate du boîtier.
Sortie (Vout) : Ajouter un condensateur tantale de 2,2 µF à 10 µF pour amortir les oscillations rapides et stabiliser la boucle d'asservissement interne sous fortes variations de charge.
Montage Mécanique & Brasage :
Visser solidement le boîtier TO-3 sur le radiateur à l'aide de vis M3 avec rondelles frein avant de procéder au brasage des 4 broches rigides afin de ne pas exercer de contrainte mécanique sur les traversées en verre.
Composants de Puissance & Alimentation Linéaire / Régulateur hybride Lambda LAS2205 +5V 5A boîtier TO-3 4 broches neuf de stock d'origine USA.
